ماژول مالتی پلکسر آنالوگ 8 کاناله 4051

CJMCU-74HC4051 74HCT4051 یک سوئیچ آنالوگ هشت پرتابی تک قطبی (SP8T) مناسب برای استفاده در برنامه های مالتی پلکسر/دیمولتی پلکسر آنالوگ یا دیجیتال 8:1. ویژگی های سوئیچ سه ورودی انتخاب دیجیتال (S0، S1 و S2)، هشت ورودی/خروجی مستقل (Yn)، یک ورودی/خروجی مشترک (Z) و ورودی فعال دیجیتال (E). وقتی E HIGH باشد، سوئیچ ها هستند خاموش شد ورودی ها شامل دیودهای گیره هستند. این امکان استفاده از مقاومت های محدود کننده جریان را فراهم می کند برای اتصال ورودی به ولتاژهای بیش از VCC. 2. ویژگی ها و مزایا محدوده وسیع ولتاژ ورودی آنالوگ از 5 ولت تا +5 ولت مطابق با استاندارد JEDEC شماره. 7A مقاومت کم روشن: 80 اهم (معمولی) در VCC VEE = 4.5 ولت 70 اهم (معمولی) در VCC VEE = 6.0 ولت 60 اهم (معمولی) در VCC VEE = 9.0 ولت ترجمه سطح منطقی: برای فعال کردن منطق 5 ولت برای برقراری ارتباط با سیگنال های آنالوگ ± 5 ولت معمولی «شکستن قبل از ساخت» داخلی حفاظت ESD: HBM JESD22-A114F بیش از 2000 ولت است MM JESD22-A115-A بیش از 200 ولت است CDM JESD22-C101E بیش از 1000 ولت است گزینه های بسته چندگانه مشخص شده از 40 تا +85 و 40 تا + 125 کدروبوتاپ:1030119000000000000036880987aft

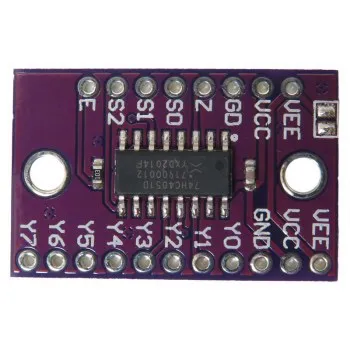

معرفی پایه ها (Pinout) ماژول مالتی پلکسر 8 کاناله 74HC4051

ماژول مالتی پلکسر 8 کاناله 74HC4051 دارای 19 پایه به شرح زیر است:

سمت چپ ماژول:

• VEE: تغذیه منفی ماژول (می­توان آن را وصل نکرد.)
• VCC: تغذیه ماژول 5 ولت
• GND: زمین
• Z: سیگنال خروجی
• S0-2: انتخاب یکی از 8 پایه­ ورودی آنالوگ به عنوان سیگنال خروجی نهایی
• E: پایه Enable (این پایه اصطلاحا Active Low است.)

سمت راست ماژول:

• VEE: تغذیه منفی ماژول (می­توان آن را وصل نکرد.)
• VCC: تغذیه ماژول 5 ولت
• GND: زمین
• Y0-7: ورودی­های آنالوگ
