ماژول کنترل شارژ باتری دیجیتال XH-M604

پیشرفته ترین تبدیل شارژرهای معمولی به شاژر اتوماتیک خیلی دقیق

ماژول XH-M604 یک کنترلر دیجیتال برای مدیریت شارژ باتریهای DC در بازه ولتاژ 6 تا 60 ولت است. این ماژول با بهرهگیری از یک رله قدرتمند 30 آمپر، نمایشگر سونسگمنت و کنترلر میکرو، امکان کنترل خودکار شارژ و محافظت از باتری را فراهم میسازد. کاربر میتواند با استفاده از دو کلید تعبیهشده، مقادیر آستانه شروع و توقف شارژ را تنظیم کند. هنگامی که ولتاژ باتری به حد پایین (شروع شارژ) برسد، رله فعال شده و شارژ آغاز میشود و پس از رسیدن به حد بالا (توقف شارژ)، رله بهصورت خودکار قطع میگردد. ماژول دارای ورودی و خروجی مجزا برای باتری و شارژر، و نیز قابلیت نصب آسان روی پنل یا جعبه پروژه میباشد. این محصول برای باتریهای سرب-اسید، لیتیوم و نیکل-کادمیوم با ولتاژ بالا مناسب است.

مشخصات

• ولتاژ ورودی کاری: 6 ~ 60 V DC
• حداکثر جریان خروجی رله: 30 A
• دقت نمایش : 0.1 ولت
• دقت کنترل : 0.1 ولت
• حداکثر جریان خروجی : 30 آمپر
• نوع خروجی : خروجی مستقیم
• تلرانس ولتاژ : ± 0.1 ولت
• ابعاد : 53.5x81x22 میلی متر
• کلیدهای تنظیم: دکمههای Start و Stop

کاربردهای رایج

ماژول XH-M604 برای کنترل شارژ خودکار باتریهای ولتاژ بالا در کاربردهایی نظیر سیستمهای خورشیدی، باتریهای خودرو، اینورترهای خانگی، شارژهای صنعتی و منابع تغذیه قابلبرنامهریزی استفاده میشود. دقت بالا، سادگی استفاده و توان خروجی بالا از دلایل محبوبیت این ماژول است.

• کنترل شارژ باتری خودروهای برقی
• سامانههای خورشیدی خانگی و صنعتی
• مدیریت شارژ در باتریهای سرباسید یا لیتیومی
• کنترل قطع و وصل اتوماتیک شارژر
• پروژههای تحقیقاتی در زمینه باتری
• مدارهای ذخیره انرژی و UPS
• مدیریت بانک باتری در سیستمهای اضطراری
• کنترل شارژ منابع تغذیه قابلبرنامهریزی
• تابلوهای برق و مراکز توزیع
• کاربردهای آزمایشگاهی برای تست باتریها

نحوه کار با ماژول

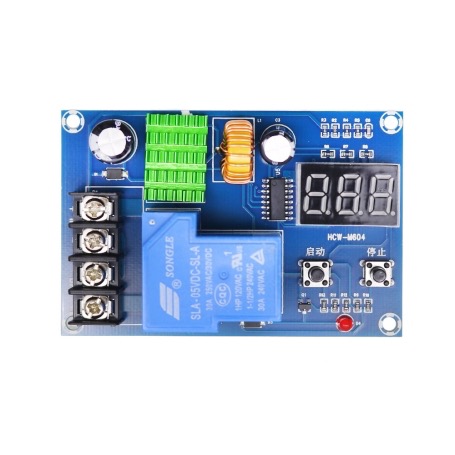

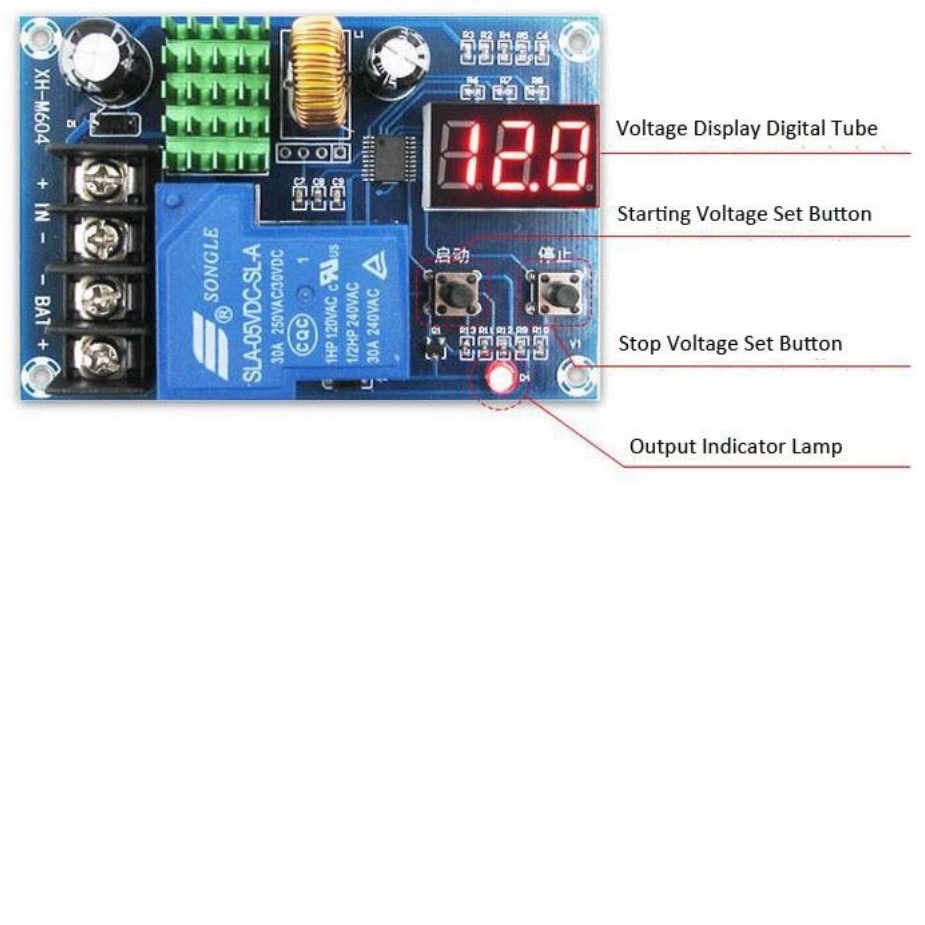

بر روی ماژول و زیر سون سگمنت دو عدد تک سوییچ با نام های start و stop موجود می باشد (سمت چپ start و سمت راست stop در تصاویر نیز محل دکمه ها مشخص است)

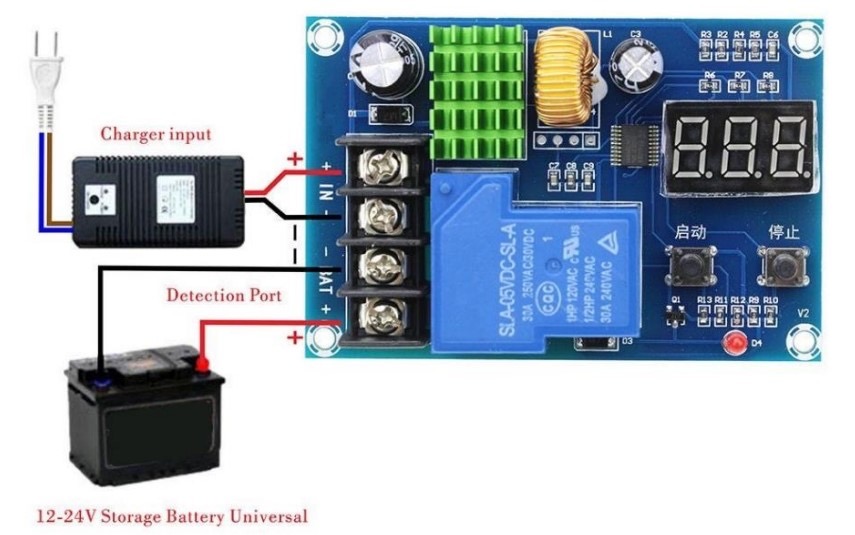

در وهله اول در صورتی که ولتاژ به مدار متصل نمایید هیچ LED یا سون سگمنت روشن نخواهد شد برای کار و تنظیم ماژول می بایست باتری یا یک تغذیه 5 ولتی را به ترمینال های BAT و یا BAT+ متصل نمایید بر روی سگمنت ها ولتاژ 5 ولت نمایان خواهد شد و پس از گذشت زمانی رله نیز فعال گردد و LED روشن می شود . سپس می توانید مراحل زیر را طی کنید .
تنظیم ولتاژ شروع به شارژ :
با استفاده از دکمه Start می توانید ولتاژ شروع شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه start سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop  ولتاژ شروع شارژ را می توانید تغییر دهید .
تنظیم ولتاژ  قطع شارژ :
با استفاده از دکمه stop می توانید ولتاژ قطع  شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه stop  سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop  ولتاژ قطع شارژ را می توانید تغییر دهید .
بازگردانی به حالت کارخانه و پیش فرض :
با فشردن و نگه داشتن همزمان دکمه های  start و stop عدد 888 بر روی سگمنت نمایان می گردد و پس از مدتی سگمنت به حالت عادی برمی گردد . پس از این حالت کلیه اطلاعاتی که تنظیم کرده بوده اید از بین رفته و ماژول به حالت کارخانه بر می گردد

ماژول وارداتی و پلمپ با کیفیت ساخت بالا میباشد و در صورت درخواست مشتری باز و پس از تست ارسال میشود
