graphic lcd نمایشگر گرافیکی

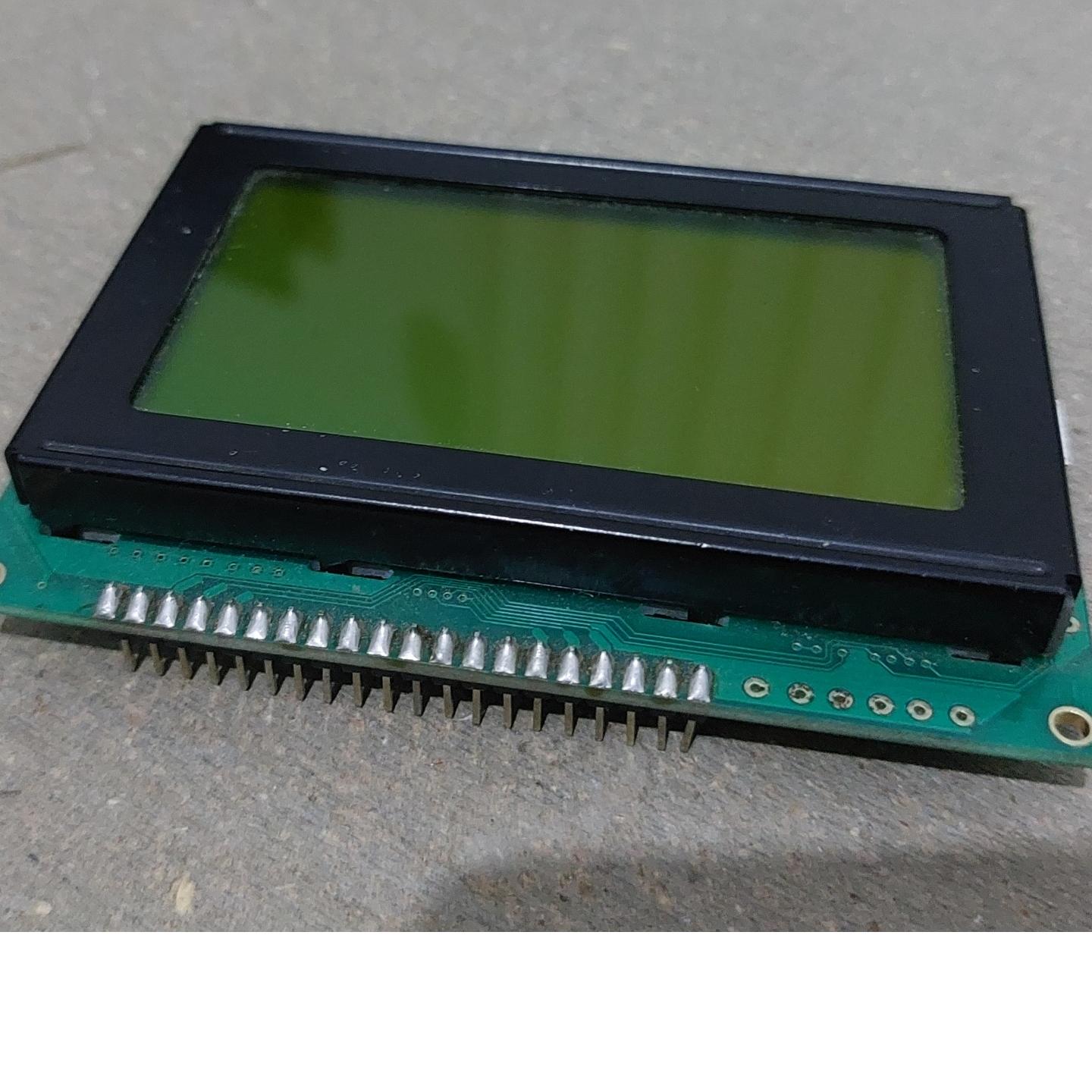

نمایشگر گرافیکی مدل LCM12864C-1 با بکلایت سبز و درایور KS0108، یکی از پرکاربردترین ماژولهای LCD در طراحی سیستمهای نمایش داده است. این نمایشگر با رزولوشن 128x64 پیکسل، قابلیت نمایش متون، اشکال گرافیکی، نمودارها و آیکونها را با وضوح بالا فراهم میکند. کنترلر KS0108 یا چیپهای سازگار آن باعث ارتباط آسان با انواع میکروکنترلرها از جمله Arduino، STM32 و AVR میشود. فریم بزرگ و ابعاد استاندارد این نمایشگر امکان استفاده در پروژههایی که به فضای نمایشی بیشتر نیاز دارند را فراهم کرده است. نور پسزمینه LED سبز رنگ، دید بسیار خوبی در محیطهای روشن و تاریک ایجاد میکند. طراحی دقیق، کیفیت بالای ساخت و پشتیبانی از کتابخانههای گرافیکی استاندارد، باعث شده این مدل به یکی از انتخابهای حرفهای در پروژههای صنعتی، ابزارهای اندازهگیری و کنترلپنلها تبدیل شود.

مشخصات

• وضوح نمایشگر: 128x64 پیکسل
• ولتاژ کاری: 5V DC
• کنترلر داخلی: KS0108 یا سازگار با آن
• نوع نمایشگر: LCD گرافیکی STN
• رنگ پسزمینه: سبز
• نوع بکلایت: LED سبز
• جریان مصرفی بکلایت: 150mA
• ابعاد کلی ماژول: 93.0×70.0×14.0mm
• ابعاد ناحیه فعال: 71.0×38.5mm
• اندازه نقطه (Dot Size): 0.50×0.50mm
• فاصله بین نقاط (Dot Pitch): 0.52×0.52mm
• تعداد پایهها: 20 پین
• رابط ارتباطی: موازی 8 بیتی
• دمای کاری: 20 تا +70°C
• مدل: LCM12864C-1

کاربردهای رایج

این نمایشگر به دلیل اندازه بزرگتر، برای نمایش دادههای گرافیکی یا متنی با جزئیات بیشتر در پروژههای صنعتی و آموزشی بسیار مناسب است. وضوح بالا، بکلایت قوی و سازگاری گسترده با میکروکنترلرها، آن را به انتخابی قابلاعتماد در محیطهای مهندسی و کنترلی تبدیل کرده است.

• نمایشگر گرافیکی برای پروژههای Arduino و STM32
• کنترلپنل دستگاههای صنعتی و CNC
• ابزارهای اندازهگیری و مانیتورینگ دادهها
• سیستمهای هوشمندسازی و IoT
• رابط کاربری گرافیکی برای ماشینآلات
• دستگاههای آزمایشگاهی و پزشکی
• نمایشگر وضعیت در رباتها و کنترلرها
• ساعتها و تقویمهای دیجیتال
• سیستمهای آموزشی الکترونیک
• نمایشگر اطلاعات در تابلوهای کنترلی
