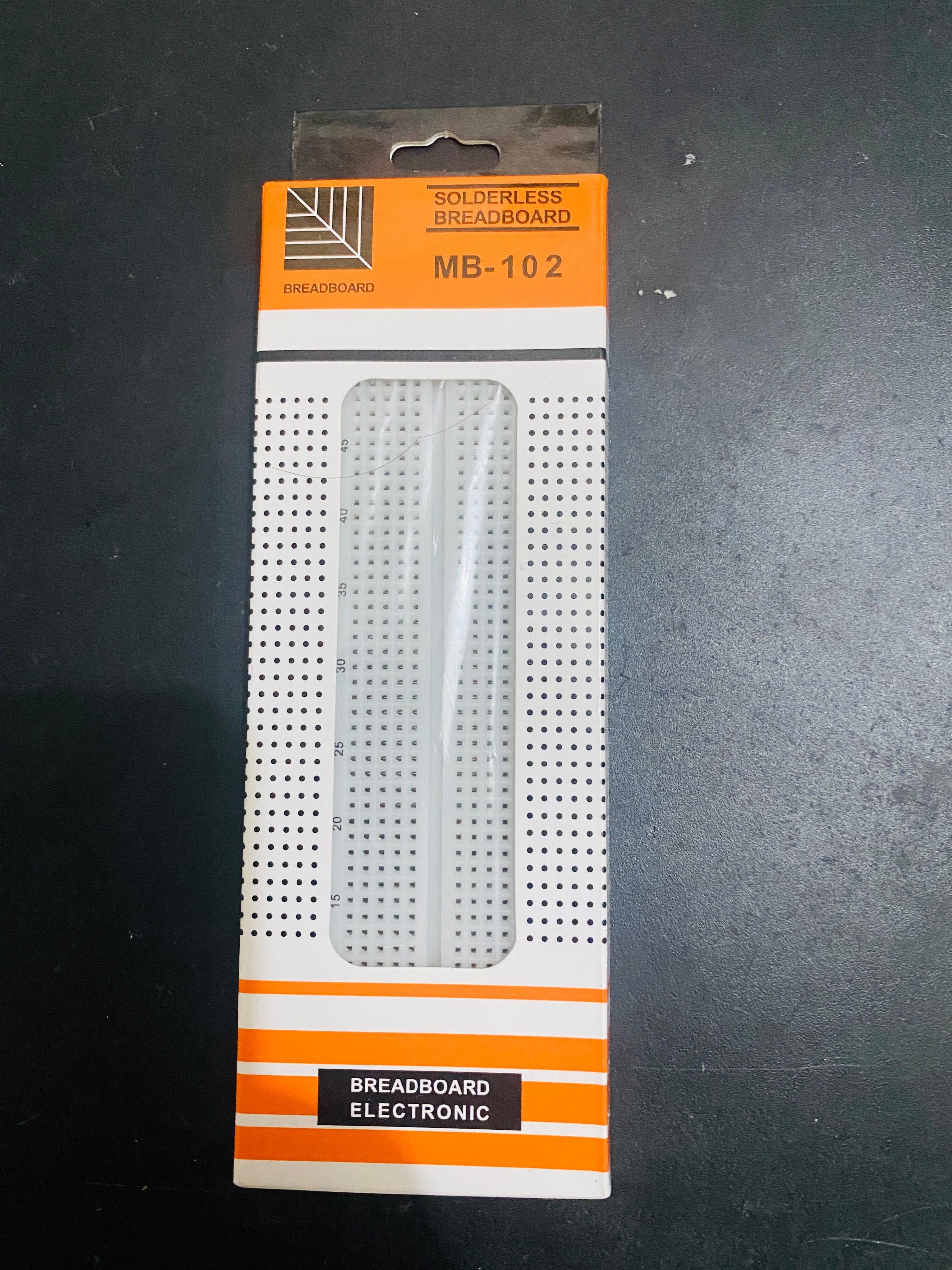

برد برد ام بی 102

بردبُرد مدل MB-102 یک ابزار پرکاربرد در طراحی، آزمایش و توسعه مدارهای الکترونیکی است که امکان اتصال و تغییر سریع اجزای مدار را بدون نیاز به لحیمکاری فراهم میکند. این بردبُرد دارای بدنهای از جنس پلاستیک ABS با ابعاد 165×55×10 میلیمتر بوده و دارای 830 نقطه اتصال (ترمینال) میباشد که شامل ردیفهای تغذیه و خطوط سیگنال است. اتصالات داخلی بهصورت ریلهای فلزی با آبکاری مناسب طراحی شدهاند که تماس مطمئن بین پایه قطعات و برد را تضمین میکنند. طراحی استاندارد این مدل باعث شده تا با اکثر آداپتورهای تغذیه بردبُرد، ماژولها، آردوینو و میکروکنترلرها سازگار باشد. وجود خطوط مثبت و منفی مشخصشده با رنگ، نظم در سیمکشی و جلوگیری از خطا را تسهیل میکند. این بردبُرد برای دانشجویان، مهندسان، تعمیرکاران و علاقهمندان به الکترونیک ابزاری بسیار ضروری محسوب میشود.

مشخصات

• ابعاد: 165×55×10 میلیمتر
• تعداد ترمینالها: 830 نقطه
• ساختار داخلی: فلز آبکاریشده با خاصیت ارتجاعی
• جنس بدنه: پلاستیک ABS
• تعداد خطوط تغذیه: 4 ردیف (2 مثبت، 2 منفی)
• تعداد ردیف سیگنال: 63 ردیف × 5 ستون
• سازگاری با پایههای 0.3mm تا 0.8mm
• قابلیت اتصال به بردبُردهای دیگر (ماژولار)
• نیاز به لحیمکاری: ندارد

کاربردهای رایج

این بردبُرد ابزاری ایدهآل برای تست مدارها، آموزش، نمونهسازی و اجرای موقت پروژههای الکترونیکی است و در حوزههای متنوعی کاربرد دارد.

• آزمایش و توسعه پروژههای مبتنی بر آردوینو و ESP
• تست اولیه ماژولها و سنسورها
• آموزش مفاهیم مدارهای دیجیتال و آنالوگ
• نمونهسازی مدارات رله، ترانزیستور و آیسی
• استفاده در دورههای آموزشی دانشگاهی و فنی
• طراحی و تست تغذیه سوئیچینگ یا خطی
• ساخت مدارهای نورپردازی یا صوتی آزمایشی
• راهاندازی اولیه میکروکنترلرها و بردهای توسعه
• کارهای DIY الکترونیکی در خانه یا آزمایشگاه
• تست انواع مقاومت، LED، خازن و دیود
