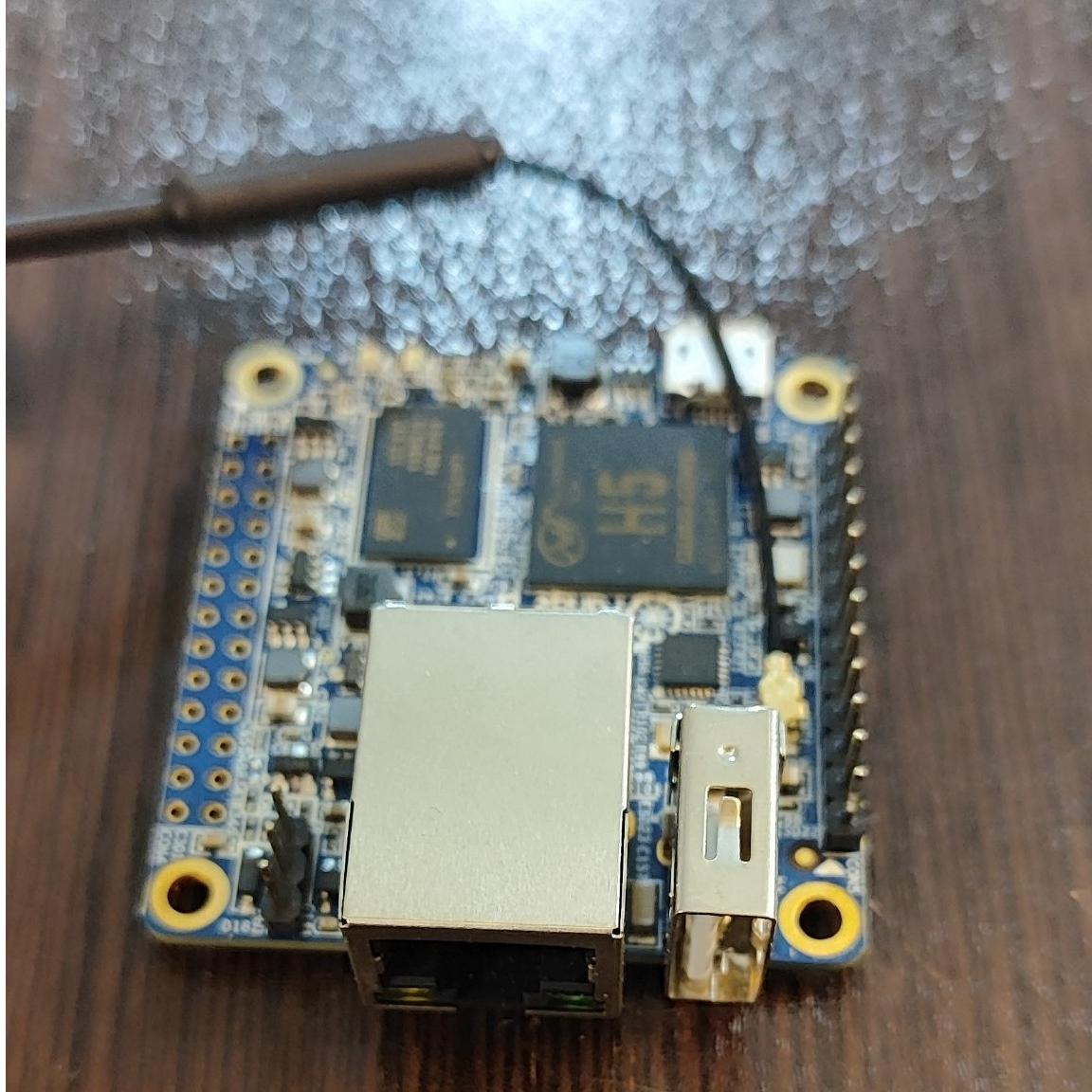

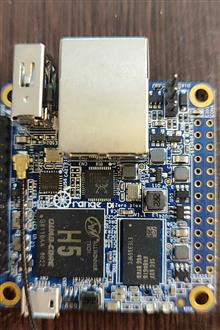

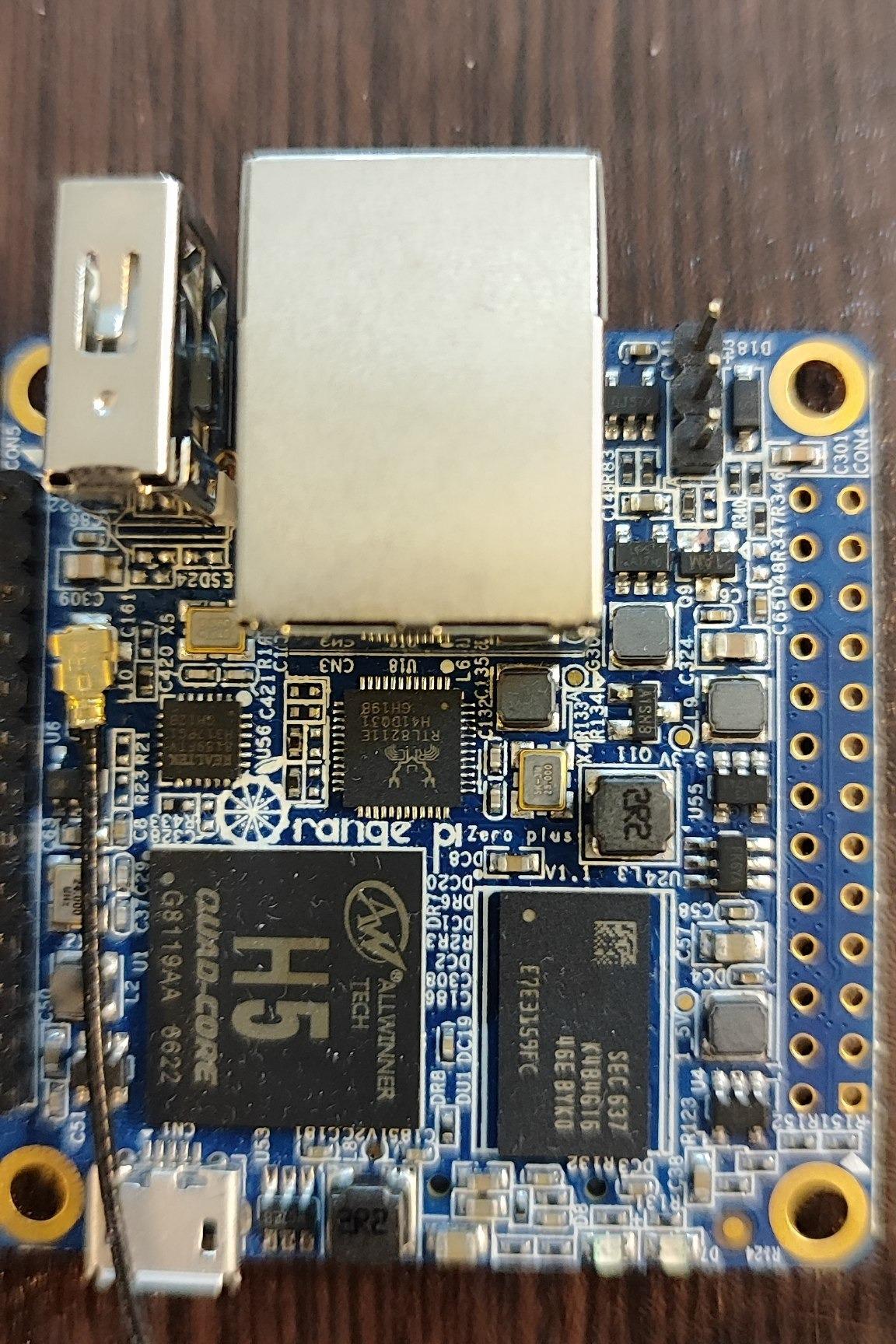

برد چهار هسته ای Orange Pi Zero Plus Version1.1

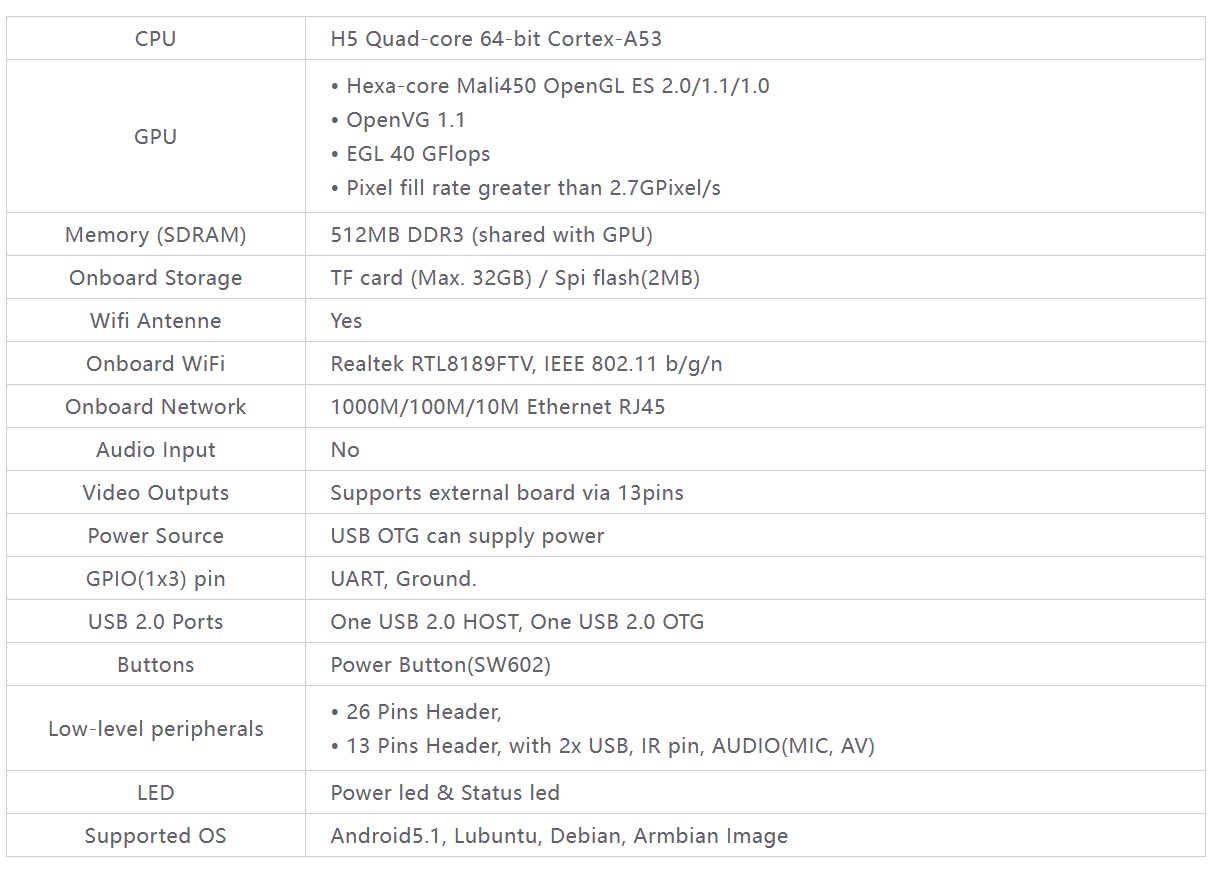

مشخصات:برد چهار هسته ای Orange Pi Zero Plus Version1.1

مشخصات پردازشی:

• پردازنده مرکزی (CPU): تراشه Allwinner H5، چهار هستهای (Quad-core) با معماری Cortex-A53 (64 بیتی با عملکرد بالا).
• پردازنده گرافیکی (GPU): Mali450 شش هستهای (Hexa-core) با پشتیبانی از پردازشهای گرافیکی مناسب.
• حافظه موقت (RAM):512 مگابایت از نوع DDR3 (این حافظه با پردازنده گرافیکی به اشتراک گذاشته شده است).

 ذخیرهسازی و حافظه
فضای ذخیرهسازی اصلی: دارای درگاه کارت حافظه MicroSD (TF Card) با پشتیبانی تا ظرفیت 32 گیگابایت.
حافظه فلش: دارای 2 مگابایت حافظه SPI Flash روی برد.

ارتباطات و شبکه
شبکه کابلی (Ethernet): پورت شبکه اترنت گیگابیتی (10/100/1000M). این ویژگی برای تبدیل برد به یک سرور یا روتر کوچک فوقالعاده است.
شبکه بیسیم (Wi-Fi): دارای ماژول وایفای داخلی (معمولاً تراشه Realtek RTL8189FTV) به همراه آنتن خارجی (U.FL).

پورتها و رابطهای ورودی/خروجی
پورت USB: یک عدد پورت USB 2.0 Type-A.
پورت تغذیه: یک عدد پورت Micro USB 2.0 (با قابلیت OTG) که برای تامین برق دستگاه (ولتاژ 5V و جریان 2A) استفاده میشود.


پینهای توسعه (GPIO):

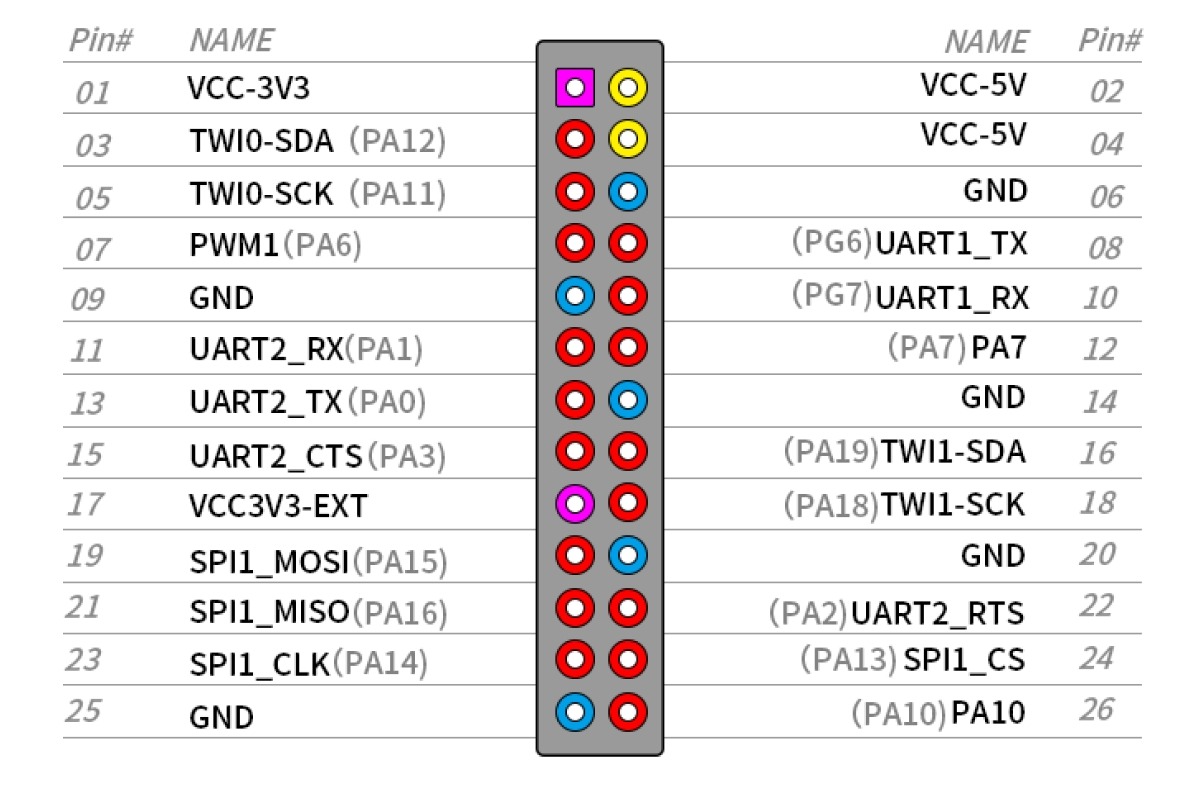

هدر 26 پین: سازگار با استانداردهای رایج برای اتصال انواع سنسورها و ماژولها.
هدر 13 پین: شامل رابطهایی برای 2 پورت USB اضافی، خروجی صدای آنالوگ، خروجی تصویر تلویزیون (TV-out) و گیرنده مادون قرمز (IR).

سایر مشخصات
ابعاد: 48 در 46 میلیمتر (بسیار کوچک و مربعیشکل).
وزن: حدود 26 گرم.
سیستمعاملهای پشتیبانیشده: اوبونتو (Ubuntu)، دبیان (Debian)، آرمبین (Armbian) و اندروید.



Orange Pi Zero Plus uses the AllWinner H2 SoC, with Quad-core 32-bit Cortex-A7 and 256MB/512MB DDR3 (shared with GPU). It integrates USB 2.0 port, TF card slot, 26 pin headers etc. It is powered through USB OTG.



Orange Pi Zero Plus is an open-source single-board computer with Gigabit Ethernet. It is highly compact with a dimension of 45X48mm.
