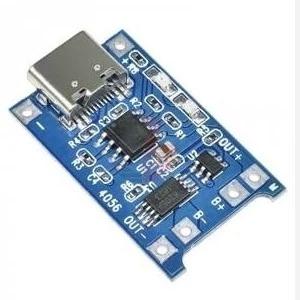

ماژول شارژ باتری لیتیومی تایپ سی

ماژول شارژ یک آمپری کوچک با تراشه TP4056 به صورت TYPE C ماژول شارژر لیتیومی TP4056 با آی سی tp4050 می باشد که برای شارژ باتری های لیتیومی مناسب می باشد. ورودی آن را هم از میکرو یو اس بی نوع C موجود در برد میتوان تامین کرد و هم توسط ترمینال های موجود در برد که در دو طرف میکرو یو اس بی قرار دارد. ابعاد ماژول شارژر لیتیومی TP4056 بسیار کوچک می باشد و برای دستگاه های پرتابل مناسب می باشد. نکته: این ماژول دارای محافظت خروجی می باشد. این ماژول برای شارژ یک سلول باتری لیتیوم پلیمر 3.7 ولتی 1 آمپر ساعت و یا بیشتر که محافطت داخلی ندارند مناسب می باشد. نحوه استفاده از ماژول شارژر لیتیومی TP4056: یک کابل میکرو یو اس بی نوع C به شارژر متصل کنید و یا یک ولتاژ 5V DC به پدهای IN+ و IN متصل نمایید. باتری را به پد های B+ و B متصل نمایید نمایشگر LED قرمز موجود در برد نشان دهنده شارژ شدن باتری می باشد. نمایشگر LED سبز موجود در برد نشان دهنده شارژ کامل باتری می باشد. مشخصات ماژول شارژر لیتیومی TP4056: ولتاژ ورودی 4.5 الی 5 ولتی که توسط پورت usb و یا ترمینال های موجود تامین می شود. ولتاژ شارژ کامل برابر 4.2 ولت می باشد جریان شارژ ماژول شارژر لیتیومی TP4056 برابر 1 آمپر می باشد. برای تغییر دادن مقدار جریان شارژ مقاومت 1.2 کیلو اهمی RPROG که نزدیک پد IN می باشد. برای تغییر مقدار جریان شارژ مقدار این مقاومت را طبق جدول زیر متناسب با جریان شارژ مورد نیاز تعویض نمایید. نکته: جریان مناسب برای شارژ باتری 37 الی 40 درصد ظرفیت باتری می باشد. برای مثال اگر ظرفیت باتری شما 1000mAh می باشد باید مقدار مقاومت Rprog را طوری تنظیم کنید که جریان شارژ حدود 370 الی 400 میلی آمپر باشد.
