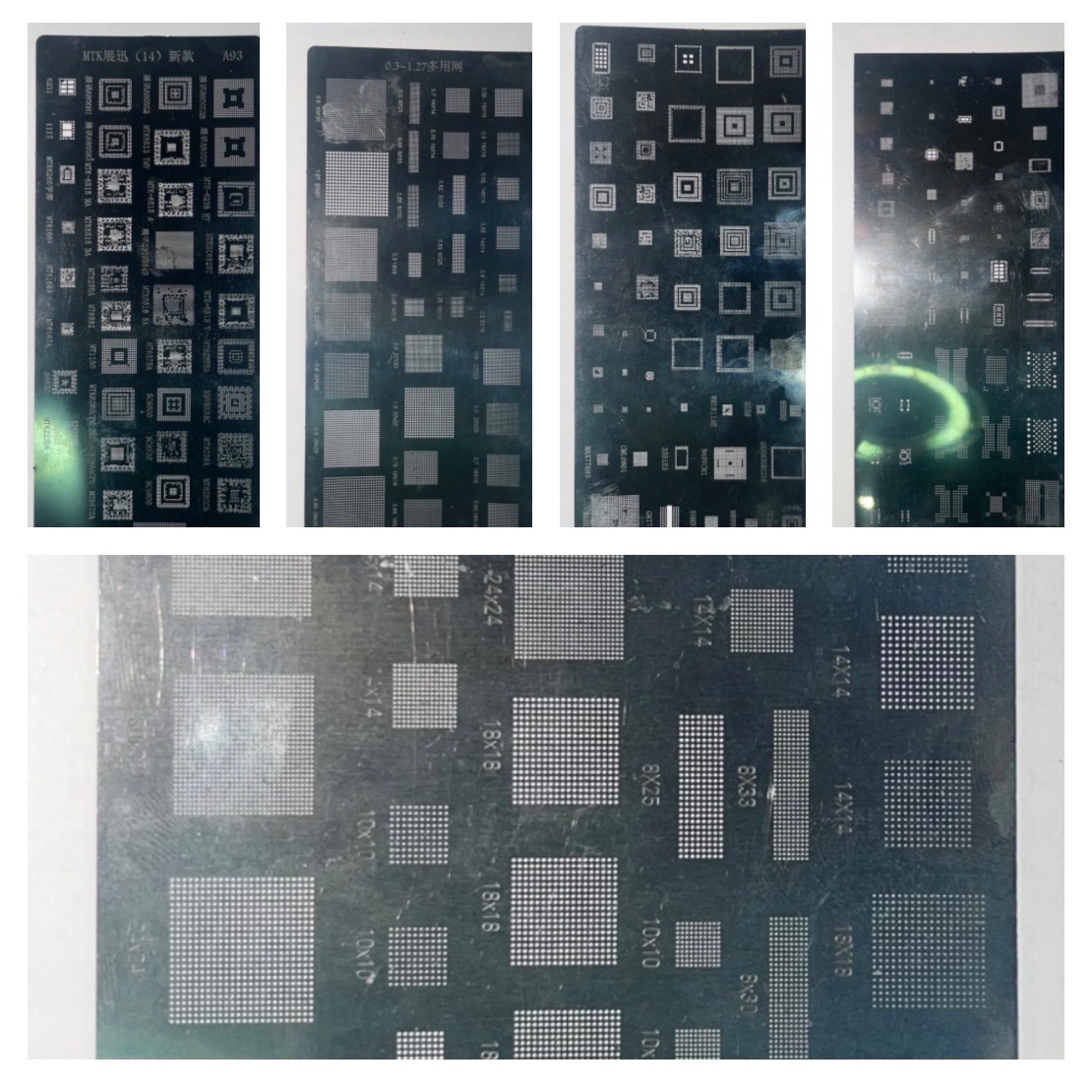

مجموعه 5 عددی شابلون یونیورسال موبایل و گرافیک

مجموعه شابلونهای حرفهای ریبال آیسی و چیپهای BGA (5 ورق کاربردی)

مناسب برای آیسیهای عمومی و جانبی آیفون (مانند آیسی صدا، شارژ و وایفای)



بسیار کاربردی برای ریبال هاردها و حافظههای کارت گرافیکی (VRAM) مانند چیپهای حافظه GDDR5 به دلیل داشتن شابلون پایه ریز با گامهای 0.45 و 0.5 و 0.65 میلیمتر.



کاملاً ایدهآل و تخصصی برای تعمیر پردازندهها و قطعات اندروید منجمله سری اگزینوس سامسونگ و انواع گوشیها و تبلتهای شیائومی و هوآوی پردازنده مدیاتک (MTK) و اسپردترام.



اگر تعمیرکار حرفهای موبایل، لپ تاپ یا بردهای الکترونیکی هستید، این مجموعه 5 عددی از شابلونهای باکیفیت و دقیق ریبال، تمام نیازهای شما را برای پایهسازی انواع آیسیهای پردازنده، هارد، تغذیه و حافظه برطرف میکند. این مجموعه شامل شابلونهای همهکاره (Universal) با پایههای دقیق و شابلونهای تخصصی برندهای محبوب بازار است.

مشخصات و لیست دقیق چیپها و

مدلهای تحت پشتیبانی هر ورق:



1. شابلون 55 کاره همهکاره جدید (55)

این ورق یک شابلون یونیورسال (Universal) با تراکم بالا است که بر اساس ماتریسهای مربعی و مستطیلی استاندارد طراحی شده و برای طیف وسیعی از آیسیها بدون نیاز به مدل خاص کاربرد دارد.

 * ماتریسهای مربعی بزرگ: 30×30, 26×26, 25×25, 24×24, 23×23, 20×20

 *بایل و آیسی (Universal, Sams18×18, 16×16, 15×15, 14×14, 12×12

 * BGA موبایل و آیسی (Univers10×10, 8×8

 * شابلون تعمیرات و ریبال BGA موبای8×33, 8×30, 8×25, 8×20, 14×18, 14×16, 15×18, 16×10, 4×16, 6×16

 *l, Samsung, MTK)

انواع هارد قدیمی (EMMC/EMCP)، آیسیهای تغذیه (PMIC)، بیسباند، ماژولهای وایفای/بلوتوث و چیپهای سفارشی.

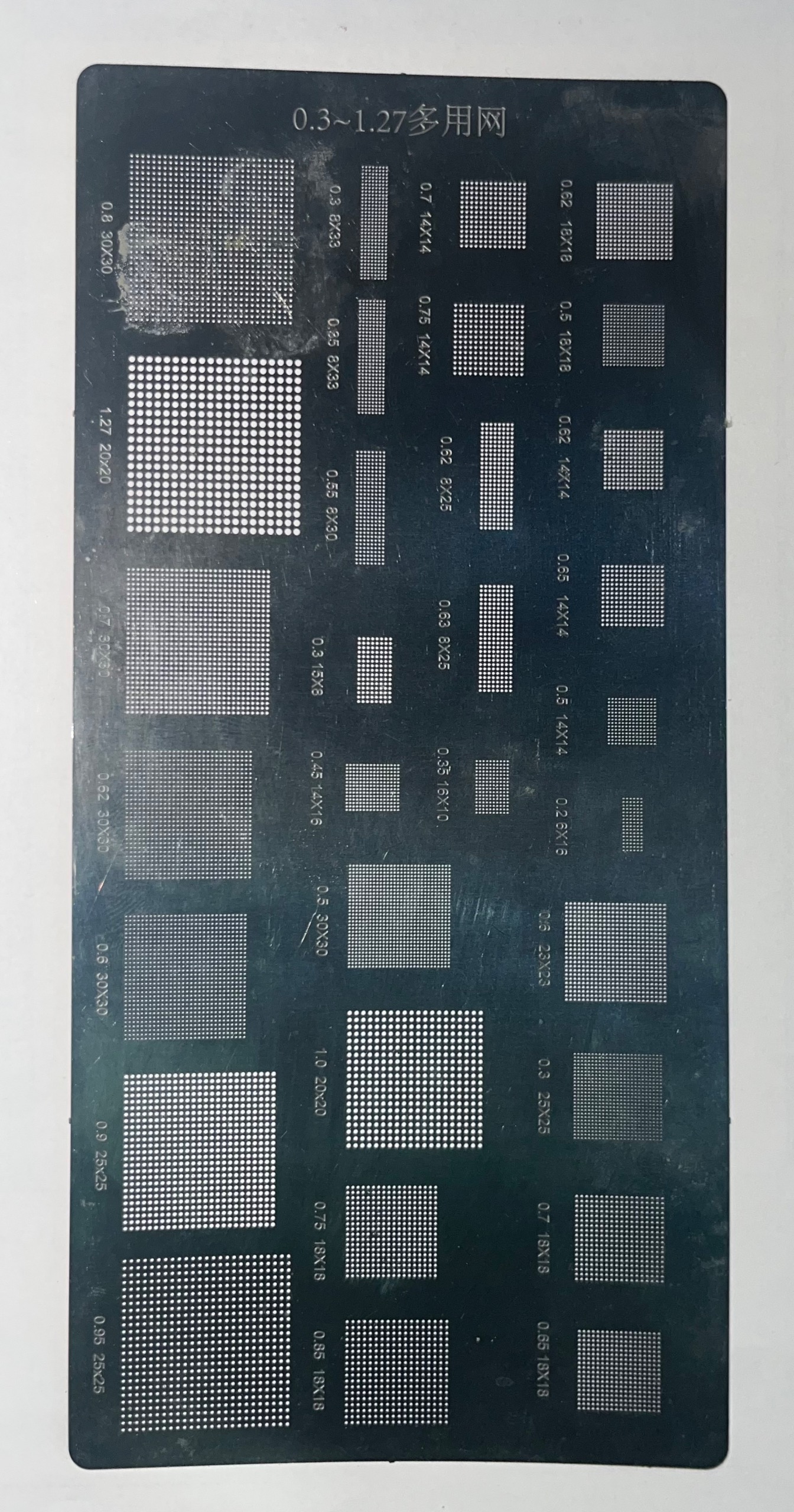

2. شابلون یونیورسال بر اساس گام پایه 0.3 تا 1.27 (0.3~1.27)

این شابلون به صورت تخصصی بر اساس فاصله بین پایهها (Pitch) تفکیک شده است تا بتوانید هر آیسی را دقیقاً بر اساس سایز پایهاش ریبال کنید.

 * پشتیبانی از گامهای فوقالعاده ریز تا درشت: 0.3mm, 0.33mm, 0.45mm, 0.50mm, 0.55mm, 0.60mm, 0.62mm, 0.63mm, 0.65mm, 0.70mm, 0.75mm, 0.80mm, 0.85mm, 0.90mm, 0.95mm, 1.00mm, 1.27mm

 * مناسب برای: چیپهای صنعتی، الکترونیک خودرو (ECU)، چیپهای پل شمالی/جنوبی لپ تاپ و نسلهای مختلف حافظههای فلش.

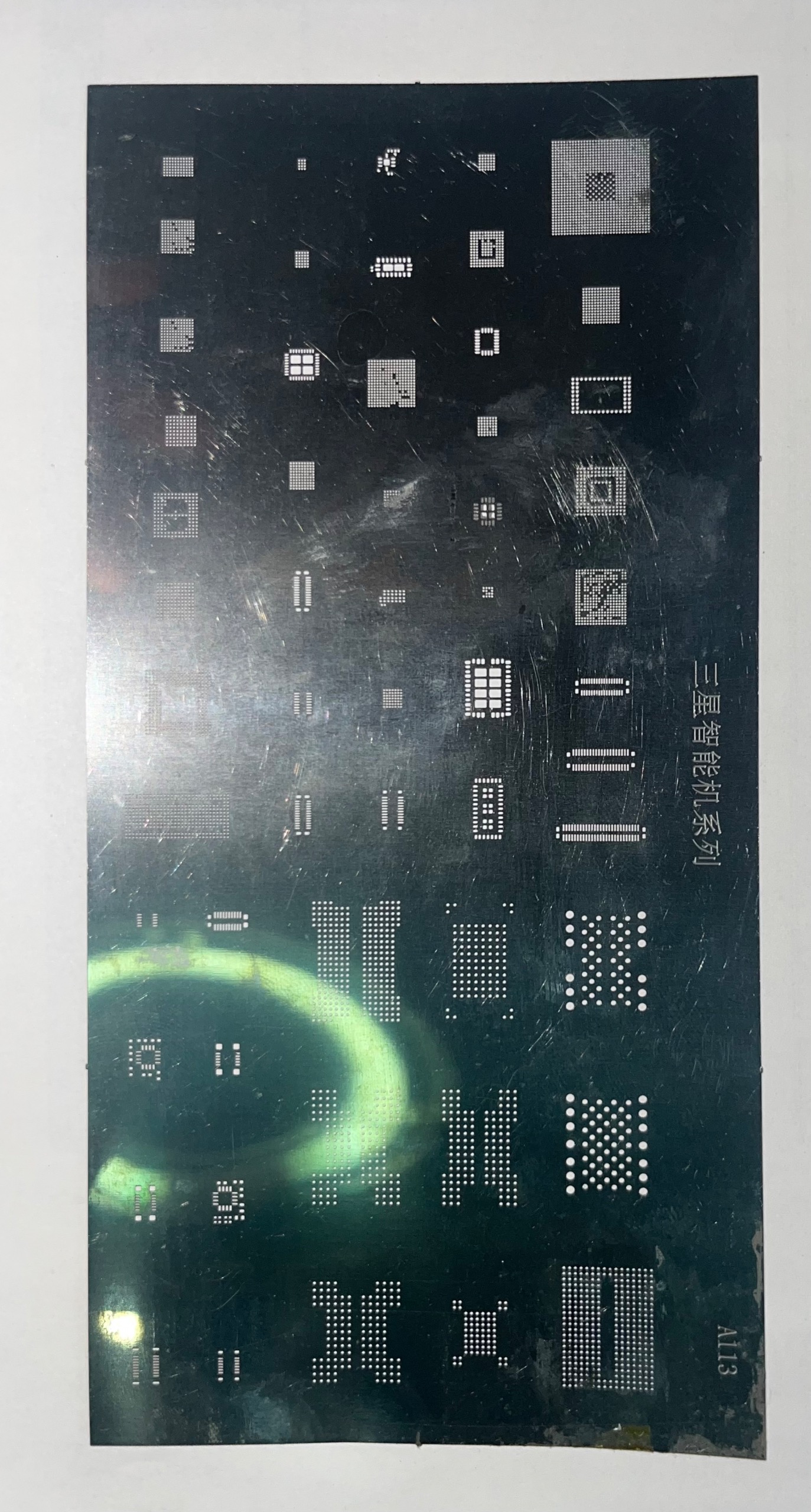

3. شابلون اختصاصی سری سامسونگ مدل AL13 ( AL13)

شابلون تخصصی برای تعمیرات گوشیهای سامسونگ با معماری چیپستهای اگزینوس (Exynos).

 * پردازندهها (CPU): پایههای اختصاصی برای پردازندههای مرکزی سامسونگ با ساختار طبقاتی (PoP).

 *, MTK)





مجموعه شابلونهای حرآرایش پایههای متناوب و خاص برای آیسیهای رم سامسونگ.

 *Universal, Samsung, MTK)پشتیبانی از آیسیهای حافظه با سرعت بالای eMMC ،eMCP و نسخههای اولیه UFS.

 *MTK)





مجموعه شابلونهآیسیهای تغذیه اختصاصی سامسونگ، کدکهای صدا و ترانسیورهای RF.

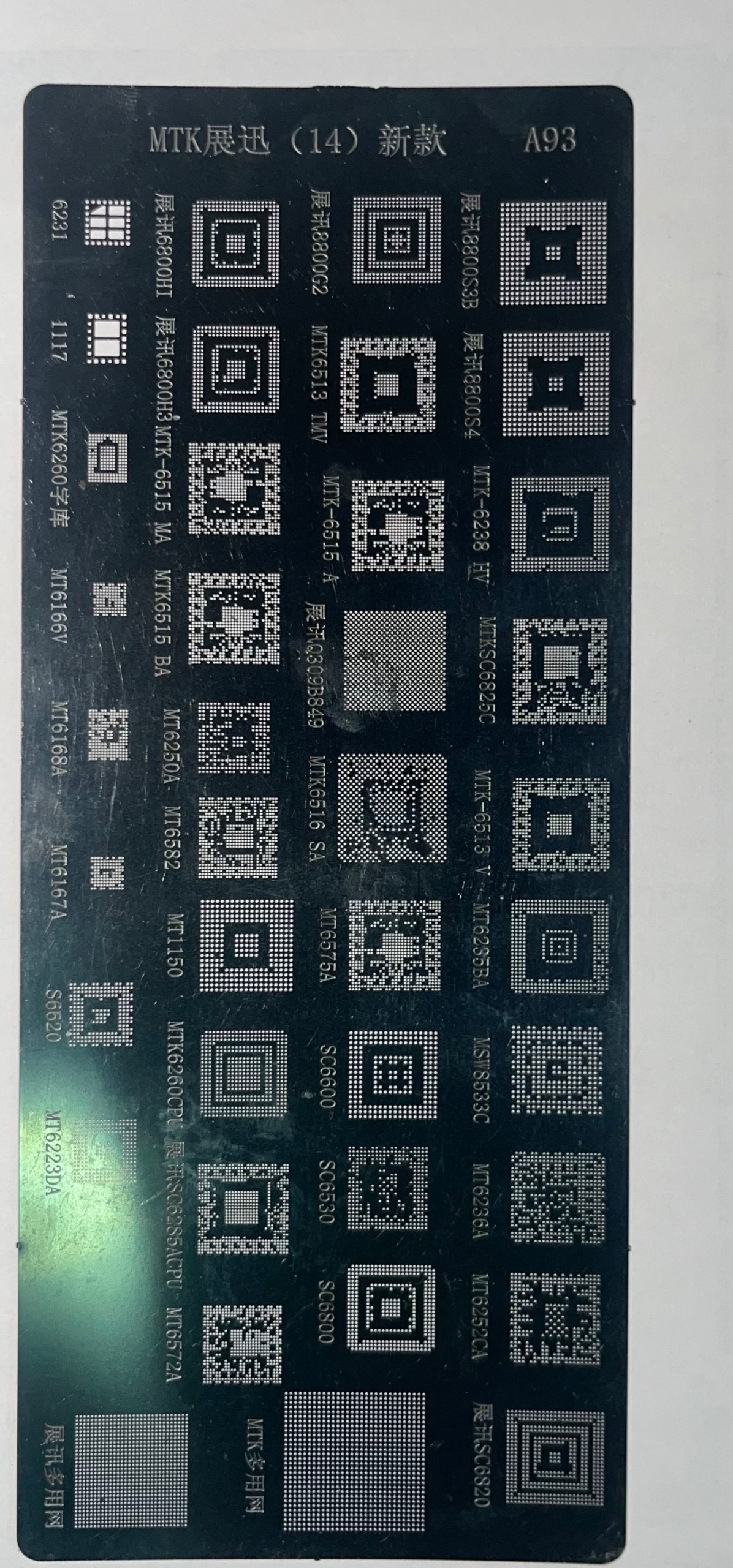

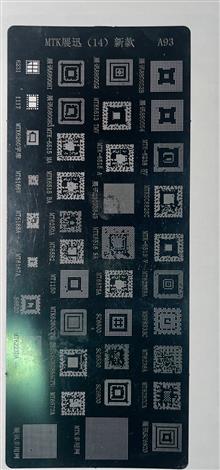

4. شابلون اختصاصی مدیاتک و اسپردترام مدل A93 (MTK 14)

ورق تخصصی برای ریبال چیپستهای پرمصرف MediaTek (MTK) وجموعه 5 عددی شابلون تعمیرکه در طیف وسیعی از گوشیهای میانرده، تبلتها و دستگاههای اینترنت اشیاء (IoT) استفاده میشوند.

 * مدلهای تحت پشتیبانی اسپردترام (Spreadtrum): SC8800G2, SC8800S3B, SC8800S4, SC6600, SC6530, SC6800, SC6820, 6800H1, 6800H3

 * مدلهای تحت پشتیبانی مدیاتک (MTK): MTK6513 TMV, MTK6515 A, MTK6515 BA, MTK6516 SA, MTK6513 V, MTK6238 HV, MT6250A, MT6582, MT1150

 * سایر بخشها: ماژول فونت (MTK6260)، پردازندههای اصلی (MTK6260CPU, MT6572A)، ترانسیورهای رادیویی (MT6166V, MT6168A, MT6167A) و آیسیهای MT6223DA, MT6252CA.

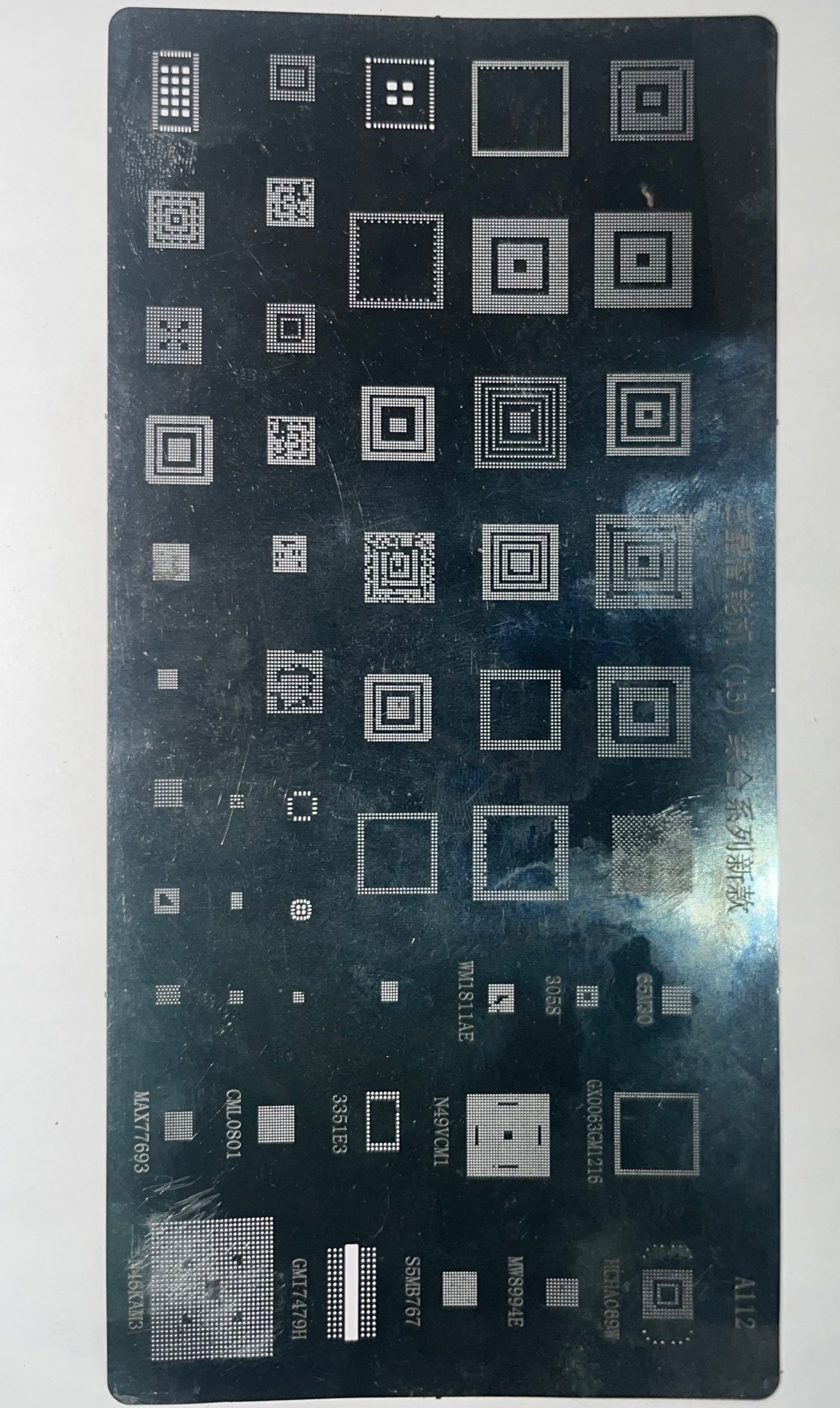

5. شابلون جامع گوشیهای هوشمند مدل A112 ( 15)

یک شابلون ترکیبی فوقالعاده کاربردی شامل برترین و پرمصرفترین آیسیهای تغذیه، صدا و کنترلر از برندهای معتبر جهانی.

 * آیسی تغذیه و شارژ ماکسیم (Maxim Integrated): MAX77693

 * شابلون تعمیرات و ریبال BGA موبایل و آیسی (UnivePM8994E

 * شابلون تعمیرات و ریبال BGA موبایل و آیسی (Universal, SaWM1811AE

 * شابلون تعمیرات و ریبال BGA موبایل و آیN49VCM1

 * شابلون تعمیرات و ریبال BGA موبایل و آیسی (UniverS5MB767

 * شابلون تعمیرات و ریبال BGA موبایل و CML0801, 3351E3, 3058, 65M30, GX0063GM1216, GMT17479H, HC HA069Wal, Samsung, MTK)





 * ساخته شده از استیل ضد زنگ و مقاوم در برابر حرارت بالا (بدون تاب برداشتن در برابر هیتر)

 * برش دقیق پایهها با تکنولوژی لیزری جهت جلوگیری از چسبیدن توپهای قلع

 * ضخامت استاندارد برای پایهسازی تمیز و یکدست

  وضعیت کالا: بسیار تمیز

  امکان ارسال به سراسر کشور
