کلید اتوماتیک کامپکت

مشخصات کلی
نوع: Molded Case Circuit Breaker (MCCB)
برند: HYUNDAI (هیوندای)
مدل: HGM 250H

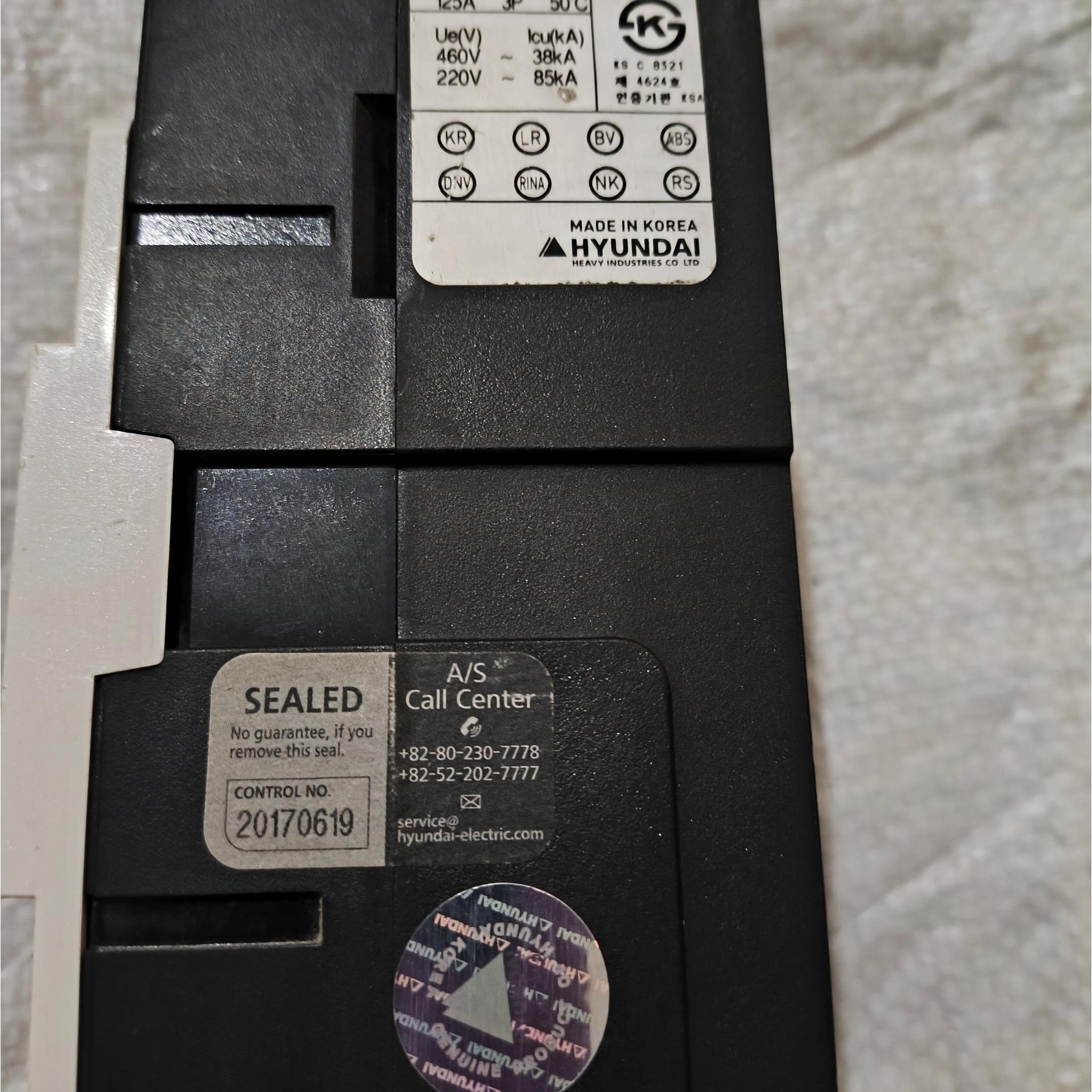

کشور سازنده: کره جنوبی (Made in Korea)
استاندارد: IEC 60947-2
رده بهرهبرداری: Cat. A
فرکانس کاری: 50/60 Hz
مشخصات الکتریکی
تعداد پل: 3 پل (3P)
جریان نامی فریم (AF): 250A
جریان تنظیمشده / نامی این کلید: 125A (روی دسته کلید درج شده)
ولتاژ عایقی (Ui): 1000V
ولتاژ ضربهای (Uimp): 8kV
Ics = 100 درصد Icu (قدرت قطع سرویس برابر قدرت قطع نهایی)

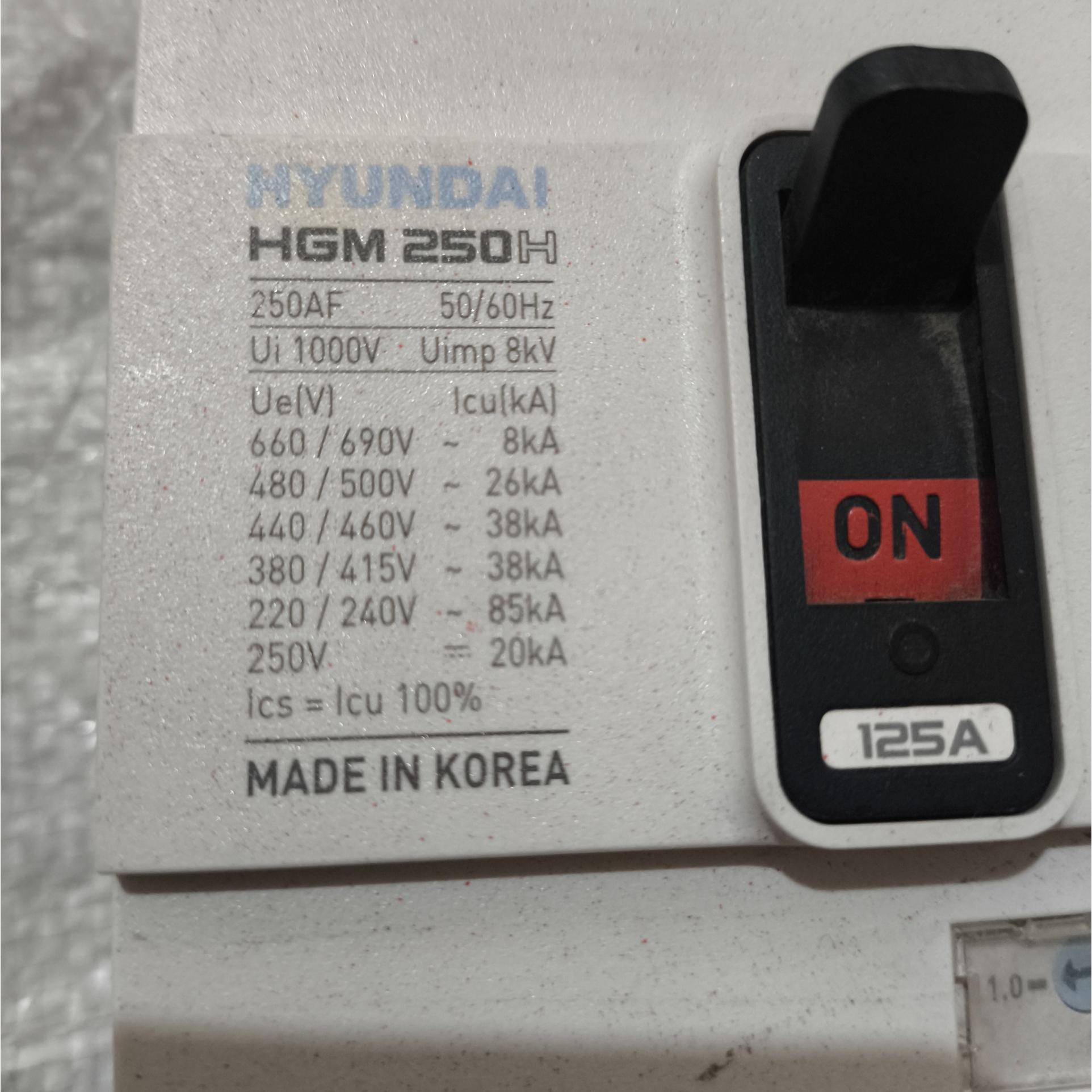

قدرت قطع اتصال کوتاه (Icu)
ولتاژ کاری (Ue)
قدرت قطع (Icu)
660 / 690 V AC
8 kA
480 / 500 V AC
26 kA
440 / 460 V AC
38 kA
380 / 415 V AC
38 kA
220 / 240 V AC
85 kA
250 V DC
20 kA
ویژگیهای حفاظتی و مکانیکی

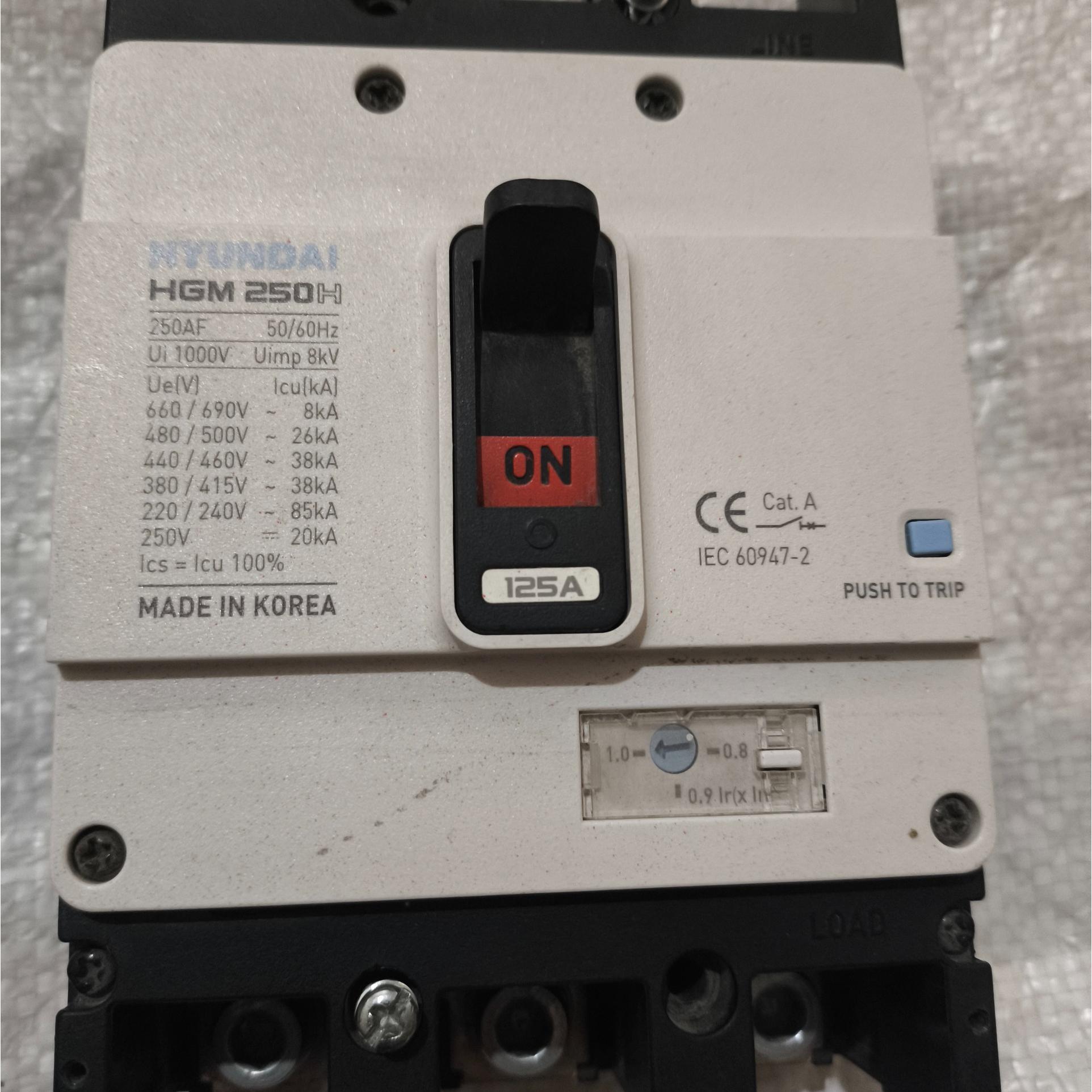

دارای دکمه Push to Trip (تست قطع)
مجهز به نمایشگر تنظیم جریان (Ir)
بازه تنظیم تقریبی: 0.8 تا 1.0 × Ir
مکانیزم قطع حرارتیمغناطیسی
مناسب برای حفاظت:
اضافهبار (Overload)
اتصال کوتاه (Short Circuit)
جمعبندی کوتاه
این کلید:
MCCB سهفاز
با جریان کاری 125 آمپر
فریم 250 آمپر
قدرت قطع بسیار بالا (تا 85kA در 220 ولت)
مناسب تابلوهای صنعتی، موتورخانهها، پستهای فشار ضعیف و خطوط قدرت
