کیت فرستنده اف ام pll و قطعات الکترونیکی ژاپنی

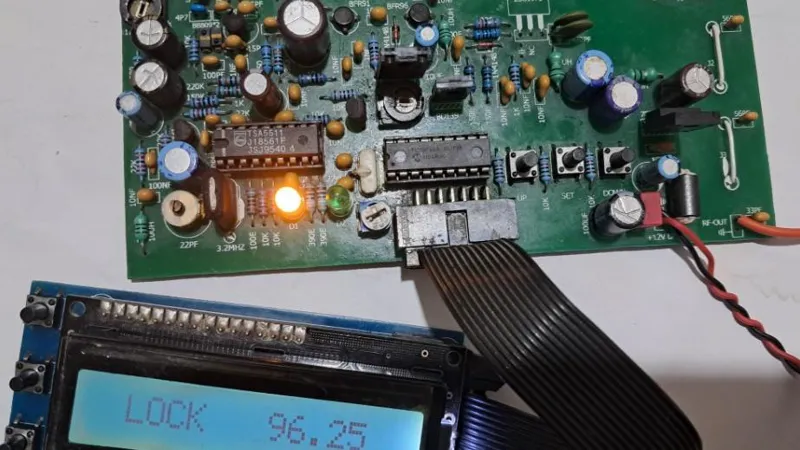

تصویر اول:

کیت ساخته شده فرستنده fm مجهز به مدار pll سینتی سایزر آیسی TSA5511 فیلیپس و میکروکنترلر PIC16F84A با قطعات اصلی و ژاپنی تست شده(همانگونه که مشاهده می شود مدار با کیفیت خاصی ساخته شده و فقط ترانزیستور 2SC1971 را کم دارد و در صورت نصب و لحیم کردن این ترانزیستور و اتصال آنتن دایپل هوایی برد مناسبی دارد(اصلی ترانزیستور 2SC1971 پایه امیتر وسط ساخت میتسوبیشی است که به آهنربا نمی چسبد و بایستی با خمیر سیلیکون به هیت آلومینیوم بزرگ پیچ و مهره شده و سپس در جایگاه خود لحیم شود) مدار دارای ورودی صدا می باشد. با ولتاژ 12 الی 14 ولت دی سی کار میکند(در اتصال مثبت و منفی مدار دقت شود) بدون آنتن مناسب هیچگاه روشن نشود. اطلاعات بیشتر این فرستنده در اینترنت موجود است و سالها قبل هم در ایسام فروش رفته است.

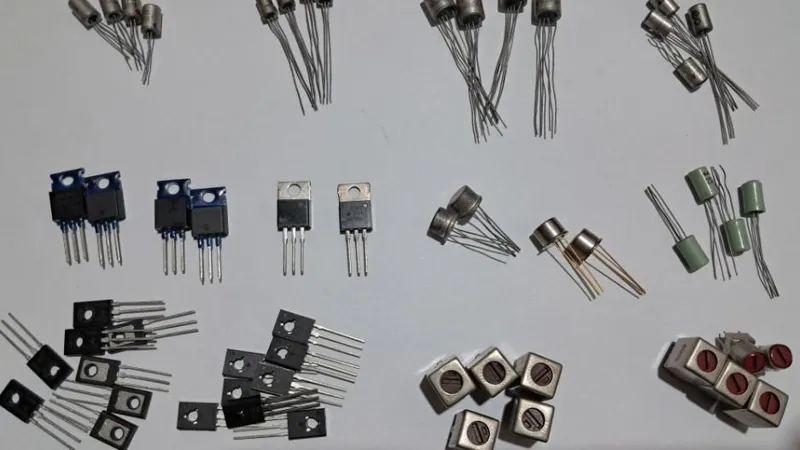

تصویر دوم شامل:
چهار عدد ترانزیستور ژرمانیوم سری اول و نایاب 2SB324

چهار عدد ترانزیستور فوق العاده نایاب ژرمانیوم 2SA71

چهار عدد ترانزیستور فوق العاده نایاب ژرمانیوم 2SC73

چهار عدد ترانزیستور فوق العاده نایاب ژرمانیوم 2SD27

چهار عدد ترانزیستور فوق العاده نایاب ژرمانیوم 2SD187

دو عدد ترانزیستور بسیار نایاب 2SC319

دو عدد ترانزیستور بسیار نایاب 2SC1001

یک عدد ترانزیستور ژاپنی قدیمی 2SC1061

یک عدد ترانزیستور BUZ90

دو عدد ترانزیستور IRF840

دو عدد ترانزیستور IRF540

پنج عدد آی اف اصلی رادیویی قرمز مربوط به اسیلاتور موج متوسط

پنج عدد آی اف اصلی ژاپنی قهوه ای میتسومی مربوط به تیونر موج اف ام یا باند هوایی

هشت عدد ترانزیستور 2SC1162 اصلی

هشت عدد ترانزیستور اصلی BD678

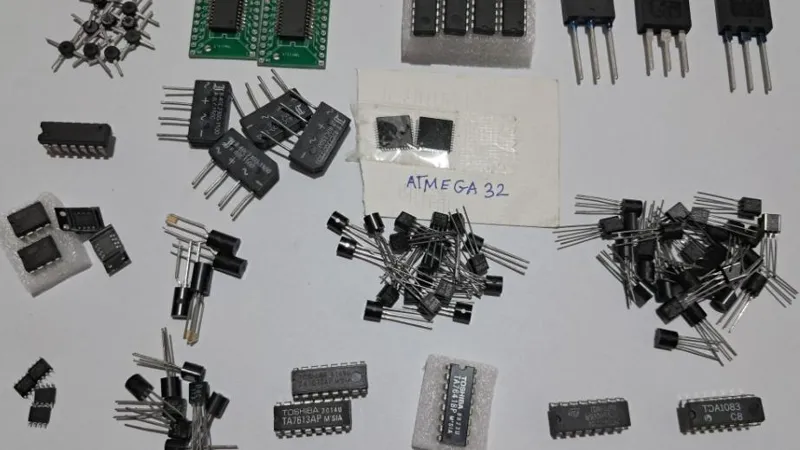

تصویر سوم شامل:

یک عدد ترانزیستور اصلی BUV48C

یک عدد ترانزیستور اصلی TIP3055

یک عدد ترانزیستور اصلی 2SD1047

چهار عدد آیسی اصلی تایوانی ATTINY26

دو عدد آیسی ژاپنی رادیو سونی CXA1619

10عدد ترانزیستور ماسفت فرکانس بالا BF960 ساخت فیلیپس

دو عدد آیسی اصلی تایوانی قدیمی ATMEGA32

چهارعدد پل دیود دو آمپر اصلی

یک عدد آیسی CC324 ساخت NEC ژاپن

30عدد ترانزیستور نایاب اصلی ژاپنی 2SC1327 قدیمی ساخت پاناسونیک

20عدد ترانزیستور اصلی BC560 ساخت فیلیپس

چهارعدد ترانزیستور اصلی 2SC2320

چهارعدد آیسی اصلی LM358

یک عدد آیسی اصلی TDA1083 رادیو ساخت تلفنکن آلمان

یک عدد آیسی اصلی TDA1220B رادیو ساخت فیلیپس

یک عدد آیسی اصلی و قدیمی TA7641 رادیو ساخت توشیبا ژاپن

دو عدد آیسی اصلی و قدیمی TA7613 رادیو ساخت توشیبا ژاپن

9عدد ترانزیستور کمیاب و اصلی BC173

چهارعدد آیسی اصلی صوتی LM386

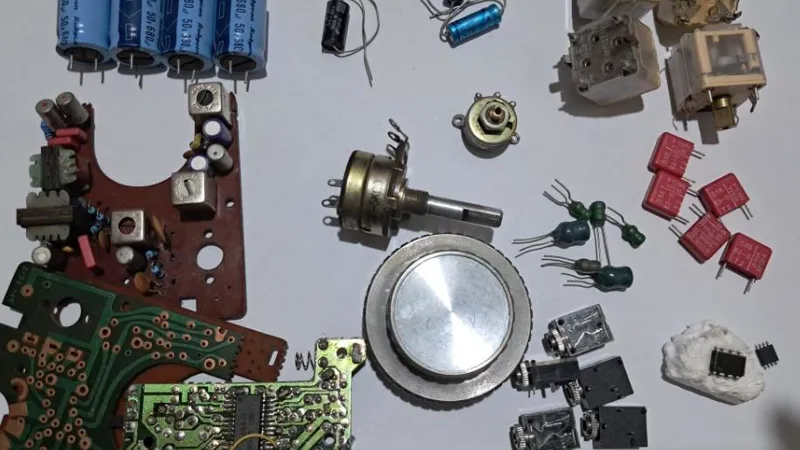

تصویر چهارم شامل:

چهارعدد واریابل نو و قدیمی رادیو چند موج ساخت میتسومی ژاپن

دوعدد خازن 47میکروفاراد 25ولتی اصلی و قدیمی ساخت فیلیپس

یک عدد خازن 10نانوفاراد 400ولتی اصلی و قدیمی ساخت انگلستان

چهارعدد خازن 680میکروفاراد 50ولتی اصلی ساخت روبیکن ژاپن

پنج عدد خازن 680نانوفاراد MKT نایاب و اصلی ساخت آلمان

6عدد سلف نظامی قدیمی ساخت فیلیپس

کلید ولوم 50K قدیمی رادیو ژاپنی

کلید ولوم پنج کیلو فوق العاده نایاب قدیمی ژاپنی مخصوص رایو ضبط های قدیمی با سر ولوم مخصوص

دو عدد آیسی ATTIN13 اصلی

پنج عدد سوکت استریو اصلی ژاپنی صوتی

کیت رادیو موج متوسط قدیمی با ترانزیستورهای ژرمانیوم نایاب(بدون واریاب و کادر آنتن) کارکرد با 3ولت

دو عدد فیبر مدار چاپی رادیو موج متوسط ترانزیستوری

برد ساخته شده مدار رادیو FM سالم سوپرهترودین قدیمی و کوچک کارکرد با یک باتری 3.7 ولت

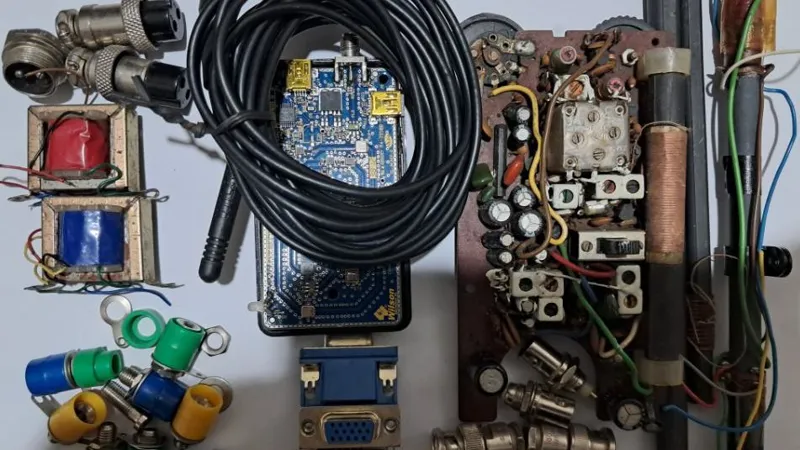

تصویر پنجم:

سوکت مانیتور قدیمی سه عدد

سوکت منبع تغذیه نصب روی جعبه 9عدد

کانکتور دو پین نظامی دوعدد

سوکت کانکتور دوپین نظامی یک عدد

فیش BNC اصلی آنتن، آلیاژ نقره مخصوص بیسیم ها دو عدد

سوکت BNC اصلی آنتن، مخصوص بیسیم ها قابل نصب و پیچ روی جعبه چهار عدد

برد رادیو قدیمی دو موج AM/FM آیوا سالم

کادر آنتن رادیو قدیمی MW/LW با سیم پیچ ها با زغال فریست بلند 20سانتی

یک عدد زغال فریت16 سانتی و یک عدد زغال فریت قدیمی 20سانتی

تقویت کننده آنتن موبایل قدیمی بسیار نایاب ساخت ویلسون امریکا به علاوه آنتن آهنربایی به همراه کابل رابط آنتن بلند حدود سه متری و فیش و کانکتور SMA (از سالم بودن این وسیله و عملکرد آن اطلاع ندارم)

یک عدد ترانس صوتی قرمز و یک عدد ترانس صوتی آبی بزرگ مخصوص رادیو ضبط های قدیمی ترانزیستوری ژاپنی
