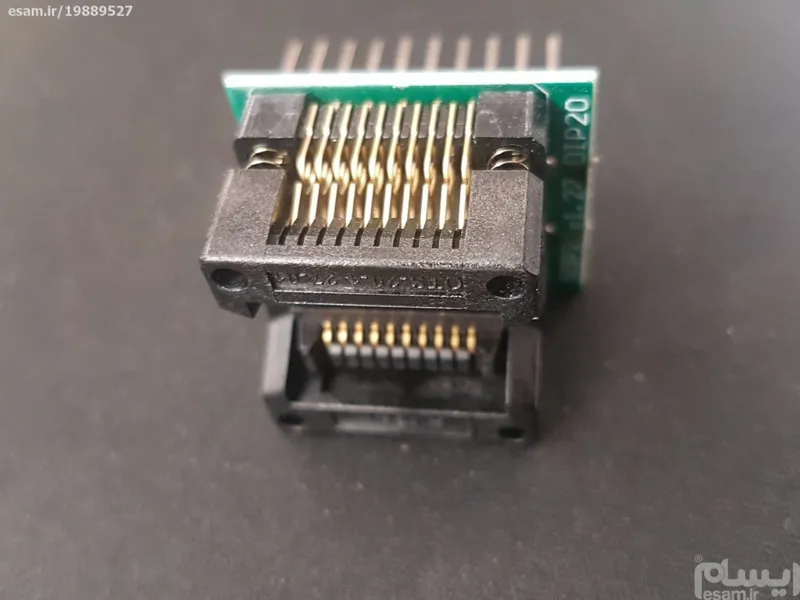

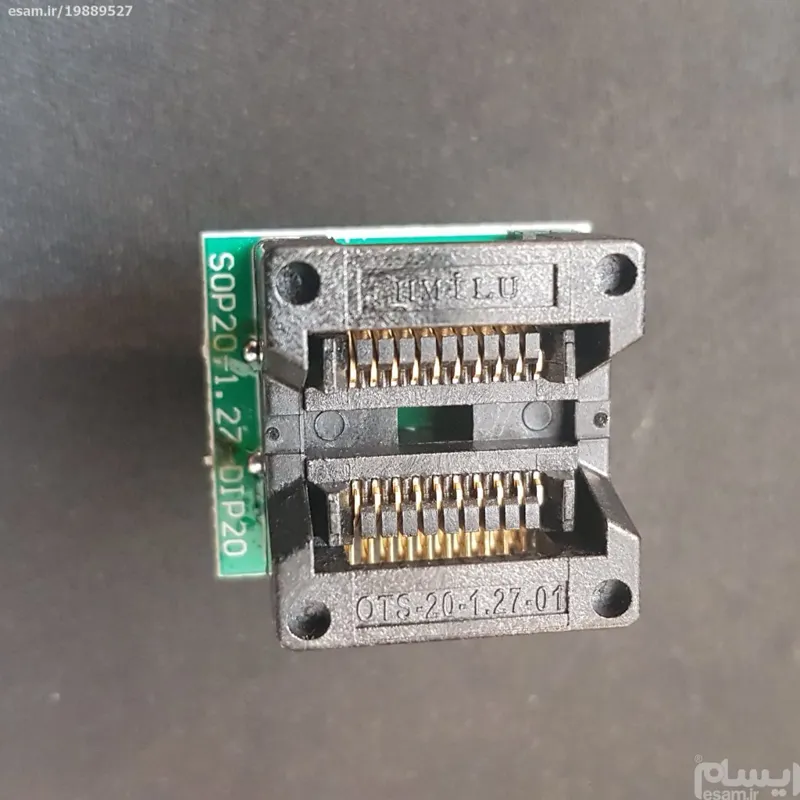

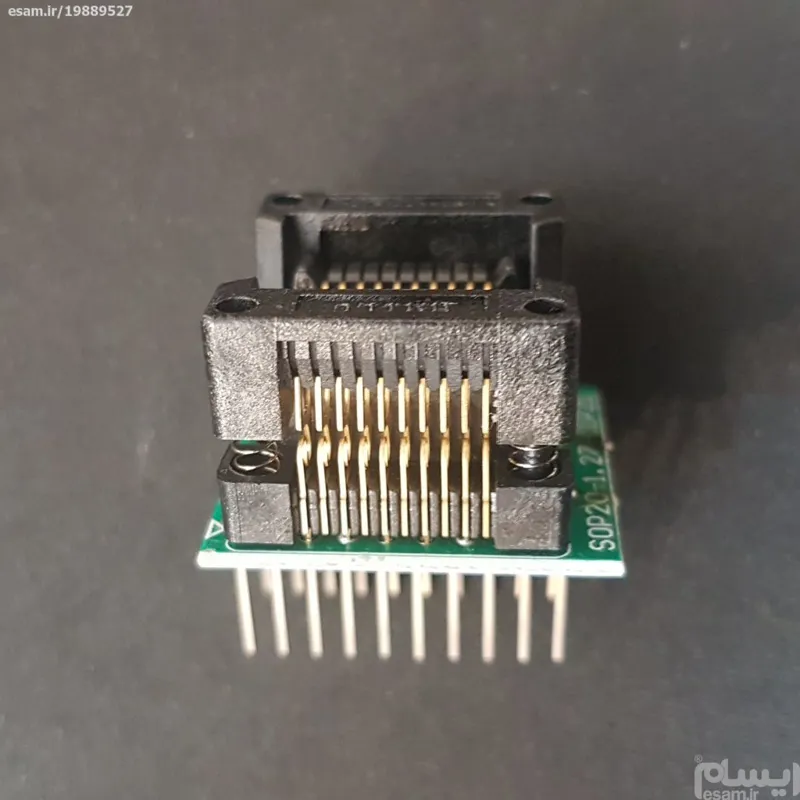

آداپتور پروگرامر SOP20 to DIP20 programmer adapter

معرفی

SOP20 to DIP20 Programmer Adapter یک مبدل کاربردی برای اتصال و برنامهریزی آیسیهای SOP20 / SOIC20 / SO20 با استفاده از پروگرامرهایی است که دارای سوکت DIP20 هستند.

این آداپتور با تبدیل پایههای آیسی SMD با گام 1.27mm به پایههای DIP با گام استاندارد 2.54mm، امکان پروگرام، تست و عیبیابی آیسیهای SMD را بدون نیاز به لحیمکاری مستقیم روی پروگرامر فراهم میکند. در مدلهای یونیورسال، اتصال پایهها بهصورت 1:1 انجام میشود.

مشخصات مهم

نوع: SOP20 to DIP20 Programmer Adapter

تعداد پایه: 20 پین

پکیجهای قابل استفاده: SOP20 / SOIC20 / SO20

گام پایه SOP: 1.27mm (50mil)

گام پایه DIP: 2.54mm (100mil)

نوع اتصال: 1:1

مناسب برای: پروگرامرهای IC و تجهیزات تست

نوع کاربرد: پروگرام، تست و عیبیابی آیسیهای SMD

قابل استفاده با بسیاری از پروگرامرهای یونیورسال

پینآوت

پایههای 1 تا 20 ورودی SOP20: محل قرارگیری پایههای آیسی SMD.

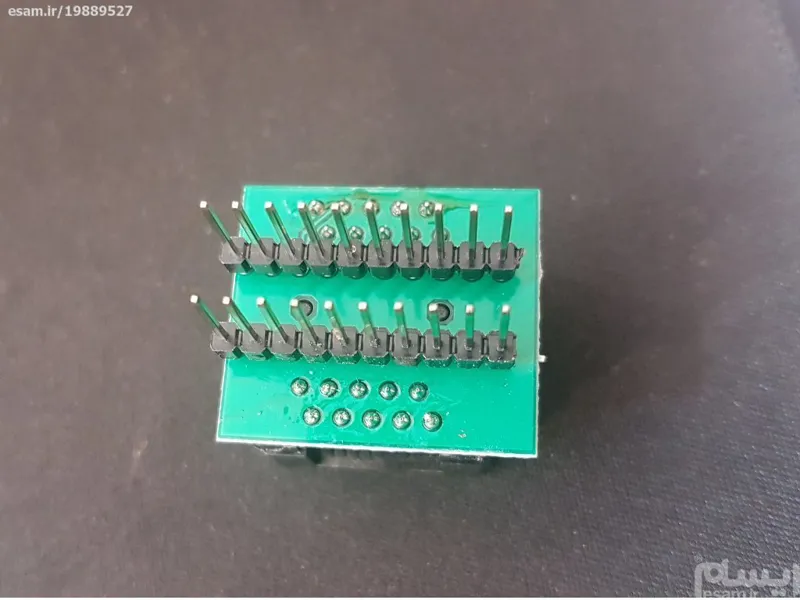

پایههای 1 تا 20 خروجی DIP20: انتقال مستقیم پایهها به سوکت DIP پروگرامر.

اتصال پایهها: در مدلهای 1:1، هر پایه SOP مستقیماً به پایه متناظر DIP متصل است.

علامت Pin 1: برای قرارگیری صحیح آیسی و جلوگیری از اتصال اشتباه باید رعایت شود.

کاربردها

پروگرام آیسیهای SOP20 و SOIC20

اتصال آیسی SMD به پروگرامرهای دارای سوکت DIP20

تست و بررسی آیسیهای SMD

عیبیابی و تعمیر بردهای الکترونیکی

استفاده در پروگرامرهای یونیورسال مانند Xeltek، Wellon و EETools

مناسب برای کارگاههای تعمیرات و آزمایشگاههای الکترونیک

علائم خرابی / خطاها

شناسایی نشدن آیسی توسط پروگرامر

خطای Read / Write یا Verify

قطع و وصل شدن ارتباط هنگام پروگرام
