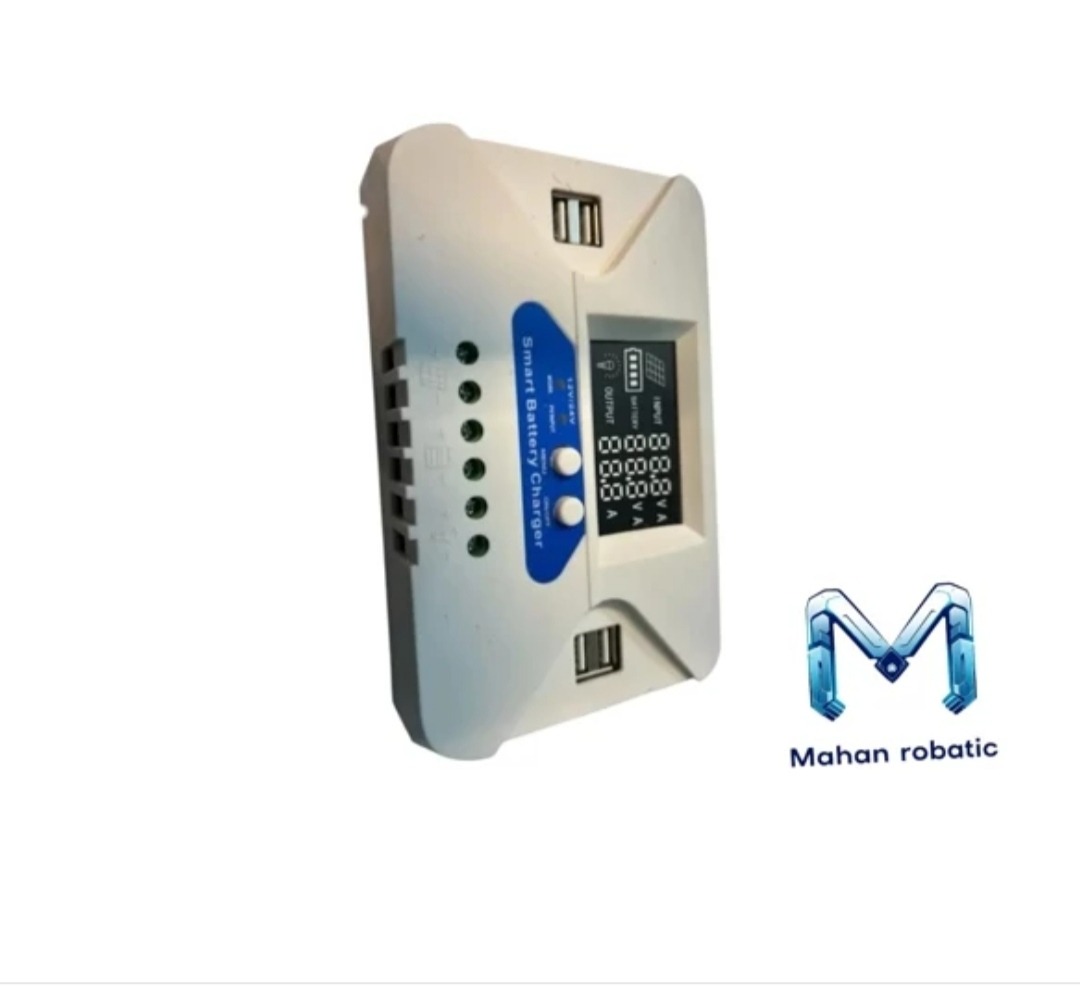

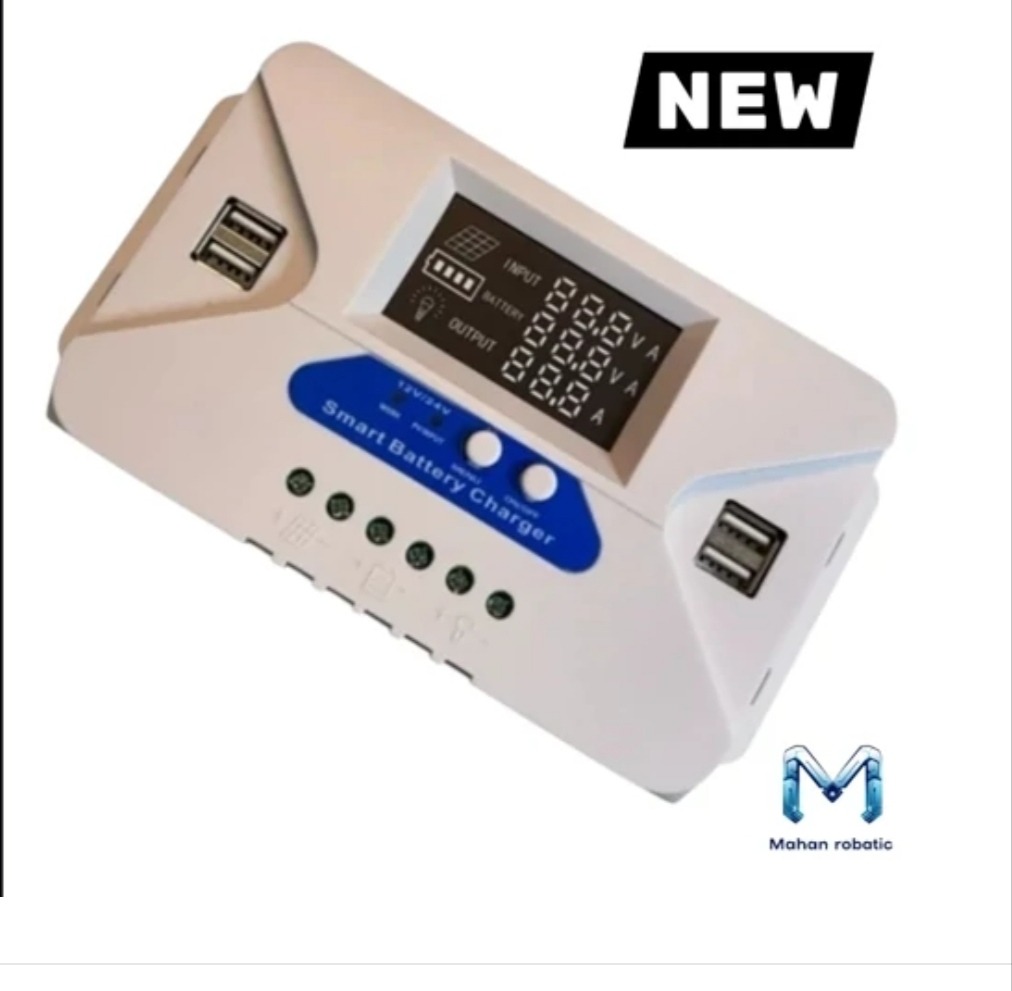

کنترل شارژ خورشیدی 12ـ24 ولت 30 آمپر

این دستگاه یک شارژر هوشمند باتری است،

مشخصات فنی کلیدی

اعداد و ارقام روی دستگاه، حد و حدود تواناییهای آن را مشخص میکنند:

· ولتاژ سیستم (12/24 ولت خودکار): دستگاه به طور خودکار ولتاژ بانک باتری شما (12 ولت یا 24 ولت) را تشخیص میدهد. این قابلیت به شما اجازه میدهد از آن در سیستمهای خورشیدی 12 ولتی (مانند خودرو) یا 24 ولتی (سیستمهای بزرگتر) استفاده کنید .
· جریان نامی (30 آمپر): حداکثر جریانی که دستگاه میتواند از پنل خورشیدی دریافت کرده و برای شارژ به باتری ارسال کند، 30 آمپر است. این عدد تعیین میکند که حداکثر توان مجاز پنل خورشیدی چقدر باشد .
· حداکثر توان ورودی پنل: این عدد معمولاً در دفترچه درج میشود، اما یک قانون کلی وجود دارد:
 · در سیستم 12 ولت: حداکثر توان پنل خورشیدی حدود 390 تا 400 وات است (30 آمپر × 12 ولت 360 وات) .
 · در سیستم 24 ولت: حداکثر توان پنل خورشیدی حدود 780 تا 800 وات است (30 آمپر × 24 ولت 720 وات) .
· حداکثر ولتاژ ورودی پنل (Voc): نکته بسیار مهم حداکثر ولتاژ مدار باز (Voltage Open Circuit یا Voc) پنل خورشیدی شما هرگز نباید از حدود 50 ولت بیشتر شود، در غیر این صورت دستگاه آسیب میبیند . این عدد را حتماً از پشت پنل بخوانید.

راهنمای نصب و سیمکشی

برای نصب اصولی و جلوگیری از آسیب به دستگاه، حتماً ترتیب زیر را رعایت کنید. مهمترین اصل، اولویت اتصال باتری است :

1. مرحله اول: سیمهای مثبت و منفی باتری را به پایانههای مشخص شده با "BATTERY" یا "BAT" روی دستگاه وصل کنید. دستگاه باید پس از این مرحله روشن شود.
2. مرحله دوم: سیمهای مثبت و منفی پنل خورشیدی را به پایانههای "SOLAR" یا "PV" وصل کنید.
3. مرحله سوم (اختیاری): در صورت نیاز مصرفکننده (مثلاً یک لامپ الایدی) را به پایانههای "LOAD" وصل کنید.

هشدار: هرگز ترتیب بالا را معکوس نکنید. اتصال پنل به دستگاه قبل از باتری، میتواند به دلیل نبود ولتاژ مرجع باتری، به کنترلکننده آسیب بزند .

نحوه تنظیم نوع باتری

بیشتر کنترلکنندههای شارژ 30 آمپری قابلیت تنظیم برای انواع مختلف باتری را دارند. این کار معمولاً با نگه داشتن یک دکمه (با عنوان "MENU" یا "SET") به مدت چند ثانیه انجام میشود. رنگ چراغ (LED) یا اعداد روی صفحه نمایش، نوع باتری انتخاب شده را نشان میدهند .

انواع رایج باتری و تنظیمات تقریبی آنها در جدول زیر آمده است. اعداد داخل پرانتز برای سیستم 24 ولتی دو برابر میشوند .

نوع باتری ولتاژ شارژ حداکثر (Bulk) ولتاژ شناور (Float)
باتری سربی اسیدی (Flooded) 14.6 ولت (29.2 ولت) 13.8 ولت (27.6 ولت)
باتری سیلد اسید (AGM/SLD) 14.4 ولت (28.8 ولت) 13.7 ولت (27.4 ولت)
باتری ژلهای (GEL) 14.2 ولت (28.4 ولت) 13.7 ولت (27.4 ولت)
باتری لیتیم-آهن فسفات (LiFePO4) 14.4 ولت (28.8 ولت) نیازی به شناور ندارد

ویژگیهای حفاظتی

این دستگاهها معمولاً دارای محافظتهای داخلی هستند تا از سیستم شما در برابر خطرات رایج محافظت کنند :

· محافظت در برابر اتصال معکوس باتری و پنل (با سیمهای اشتباه)
· محافظت در برابر اتصال کوتاه در خروجی
· محافظت در برابر ولتاژ بالا (با بستن فیوز یا کلید مدار)
· محافظت در برابر دمای بالا (با کاهش جریان در صورت گرم شدن بیش از حد)

نوع :PWM
