کنترل شارژخورشیدی12-24ولت هوشمند10آمپرPWMمدلCMP12

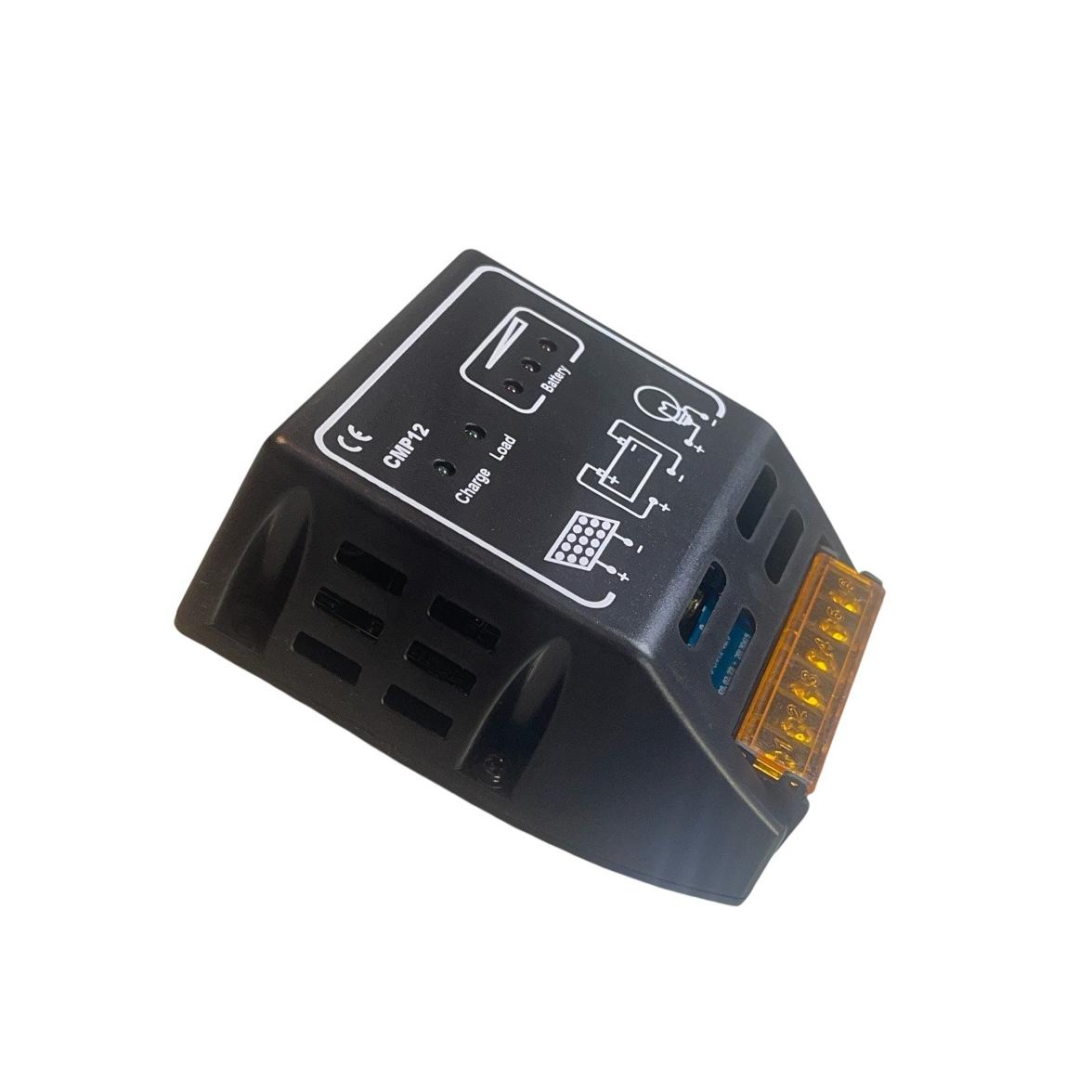

. شناسایی دستگاه


نام تجاری/مدل: CMP12

جریان نامی: 10 آمپر (حداکثر جریان ورودی از پنل و خروجی به مصرفکننده)

ولتاژ نامی: 12V/24V (قابلیت تشخیص خودکار)

نوع تکنولوژی: PWM (مدولاسیون پهنای پالس) تکنولوژی پایه و رایج در این رنج قیمتی

استانداردها: دارای گواهی CE و استاندارد مدیریت کیفیت ISO9001:2000 (درج شده روی برچسب دستگاه).

2. مشخصات فنی کامل (Technical Specifications)

این اطلاعات بر اساس دفترچه راهنمای رسمی و دیتاشیتهای محصول جمعآوری شده است:



پارامتر  مقدار / وضعیت  توضیحات

ولتاژ سیستم  12 ولت / 24 ولت (Auto)  به صورت خودکار ولتاژ باتری را تشخیص میدهد.

حداکثر جریان شارژ  10 آمپر  حداکثر جریانی که از پنل به باتری وارد میشود.

حداکثر جریان مصرفکننده  10 آمپر  حداکثر جریانی که میتوانید به خروجی Load وصل کنید.

ولتاژ قطع تخلیه (LVD)  10.8V (12V) / 21.6V (24V)  ولتاژی که در آن، خروجی Load برای محافظت از باتری قطع میشود.

ولتاژ وصل مجدد (LVR)  12.6V (12V) / 25.2V (24V)  وقتی باتری شارژ شد و به این ولتاژ رسید، خروجی Load مجددا برقرار میشود.

ولتاژ قطع شارژ (HVD)  14.4V (12V) / 28.8V (24V)  برای جلوگیری از Over-charge.

ولتاژ شناور (Float)  13.7V (12V) / 27.4V (24V)  ولتاژی که پس از پر شدن باتری برای نگهداری روی آن اعمال میشود.

جریان بدون بار  20 میلیآمپر  مصرف خود دستگاه.

دمای کاری  20 تا 60+ درجه سانتیگراد

کمپنسازی دما  3 میلیولت/سلول/°C

ابعاد فیزیکی  ~ 103 × 95 × 38 میلیمتر

3. نحوه اتصال و نصب (Connection Diagram)

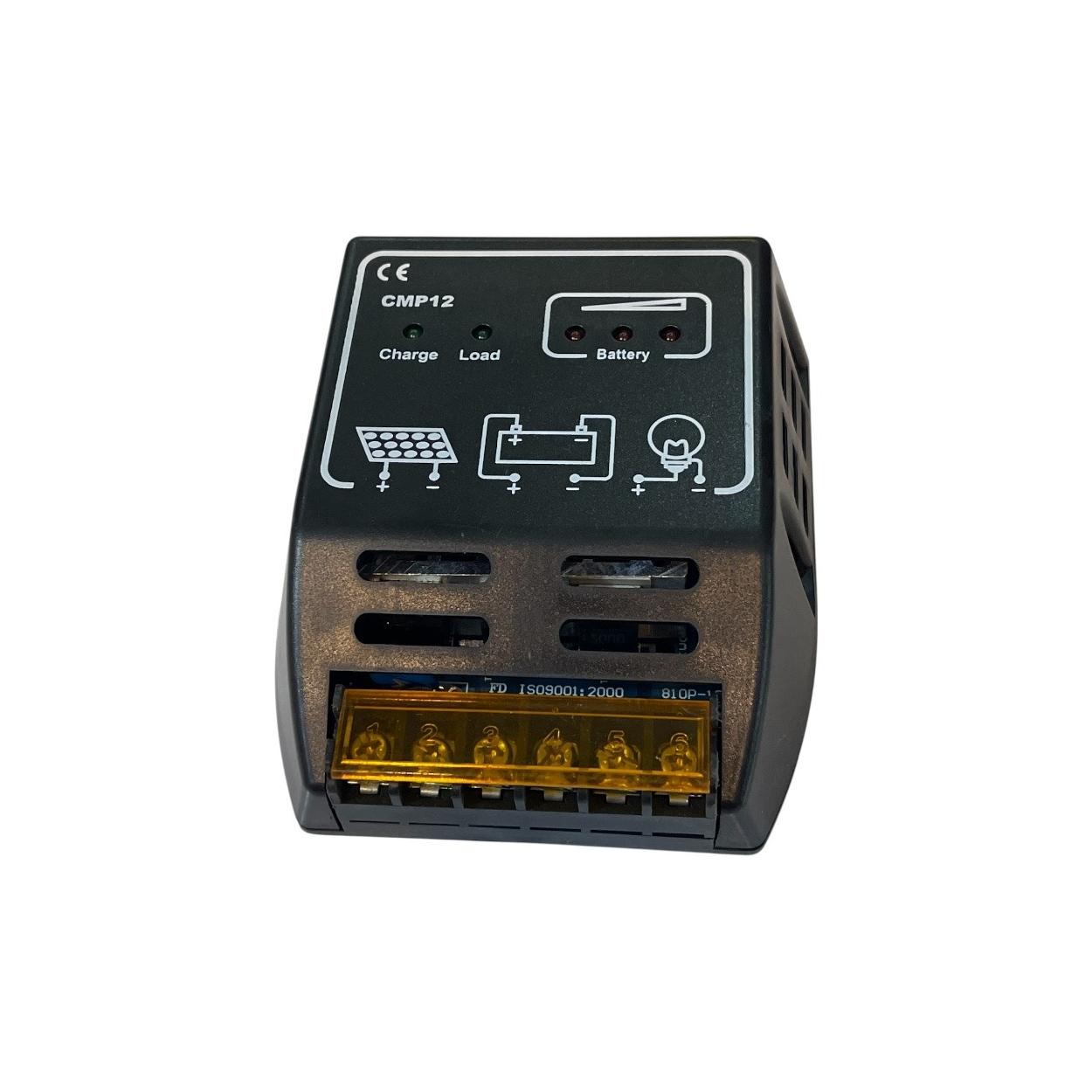

طبق دیاگرام چاپ شده روی بدنه و دفترچه راهنما، ترتیب پایانهها از چپ به راست به شرح زیر است (ترتیب اتصال بسیار مهم است):



شماره ترمینال (از چپ)  نماد  اتصال به  نکات ایمنی

1 و 2  (+) پنل و (-) پنل  پنل خورشیدی (Solar Panel)  ولتاژ مدار باز پنل در 12V نباید از 21V بیشتر باشد.

3 و 4  (+) باتری و (-) باتری  باتری (Battery)  اولین اتصال باید به باتری باشد تا کنترلر راهاندازی شود.

5 و 6  (+) مصرفکننده و (-) مصرفکننده  مصرفکننده DC (Light/Load)  لامپ ال ای دی، پمپ کوچک، فن و ...

هشدار مهم: اگرچه دستگاه دارای حفاظت اتصال معکوس (Reverse Polarity Protection) است ، اما همیشه دقت کنید قطب مثبت و منفی را اشتباه نبندید. اتصال صحیح به ترتیب زیر است:

1 باتری 2 پنل خورشیدی 3 مصرفکننده



4. راهنمای چراغهای (Indicator LEDs)

دستگاه شما دارای چراغهای LED برای نمایش وضعیت است:



چراغ (LED)  وضعیت  معنی

Charge (سبز/آبی)  ثابت (Solid)  در حال شارژ سریع (Bulk/Boost)

چشمک زن (Flashing)  شارژ شناور (Float) باتری پر است

خاموش (Off)  شارژ متوقف شده (مثلاً شب هنگام یا ولتاژ بالا)

Load (سبز/قرمز)  روشن (On)  خروجی برق دارد و مصرفکننده کار میکند

خاموش (Off)  خروجی قطع است (یا به دلیل تخلیه باتری یا خاموشی مدار)

3 چراغ وضعیت    سطح ولتاژ باتری را نمایش میدهند (Low / Mid / Full)

5. عیبیابی سریع (Troubleshooting)

اگر سیستم شما کار نمیکند، این موارد را بررسی کنید:

هیچ چراغی روشن نیست: کنترولر روشن نیست. حتما قطبهای باتری را درست بستهاید؟ (ترمینال شماره 3 و 4).

چراغ Load خاموش است و خروجی ندارد: ولتاژ باتری پایین است. کنترولر به دلیل فعال شدن محافظت در برابر تخلیه بیش از حد (Over-discharge)، برق را قطع کرده است. صبر کنید تا خورشید بتابد و باتری شارژ شود تا به 12.6 ولت برسد.

پنل وصل است ولی شارژ نمیکند: ولتاژ پنل را اندازه بگیرید. اگر شب باشد یا پنل سایه باشد، کنترولر معکوس شدن جریان را متوقف میکند. اگر روز است و چراغ Charge خاموش است، ولتاژ باتری را چک کنید؛ شاید به حد 14.4 ولت رسیده و قطع کرده است.



این دستگاه یک انتخاب مناسب برای سیستمهای خورشیدی کوچک مانند روشنایی باغ، دوربین مداربسته یا پمپهای DC کوچک (حداکثر توان مجاز در 12V حدود 120 وات و در 24V حدود 240 وات) است .
