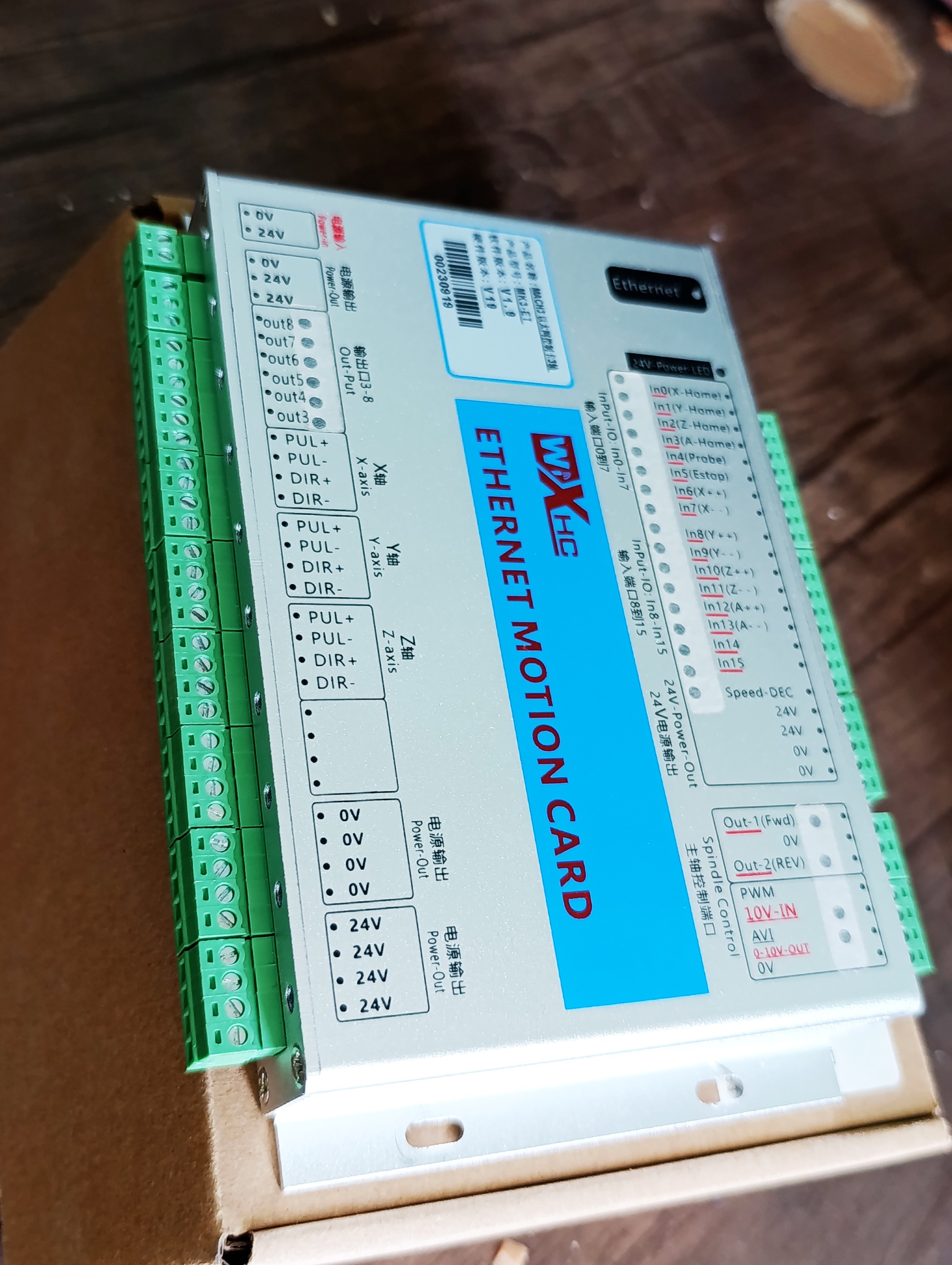

کنترلرmach3 mk3 lan صنعتی برای cnc

Mach3 سه محور مدل MK3 ET

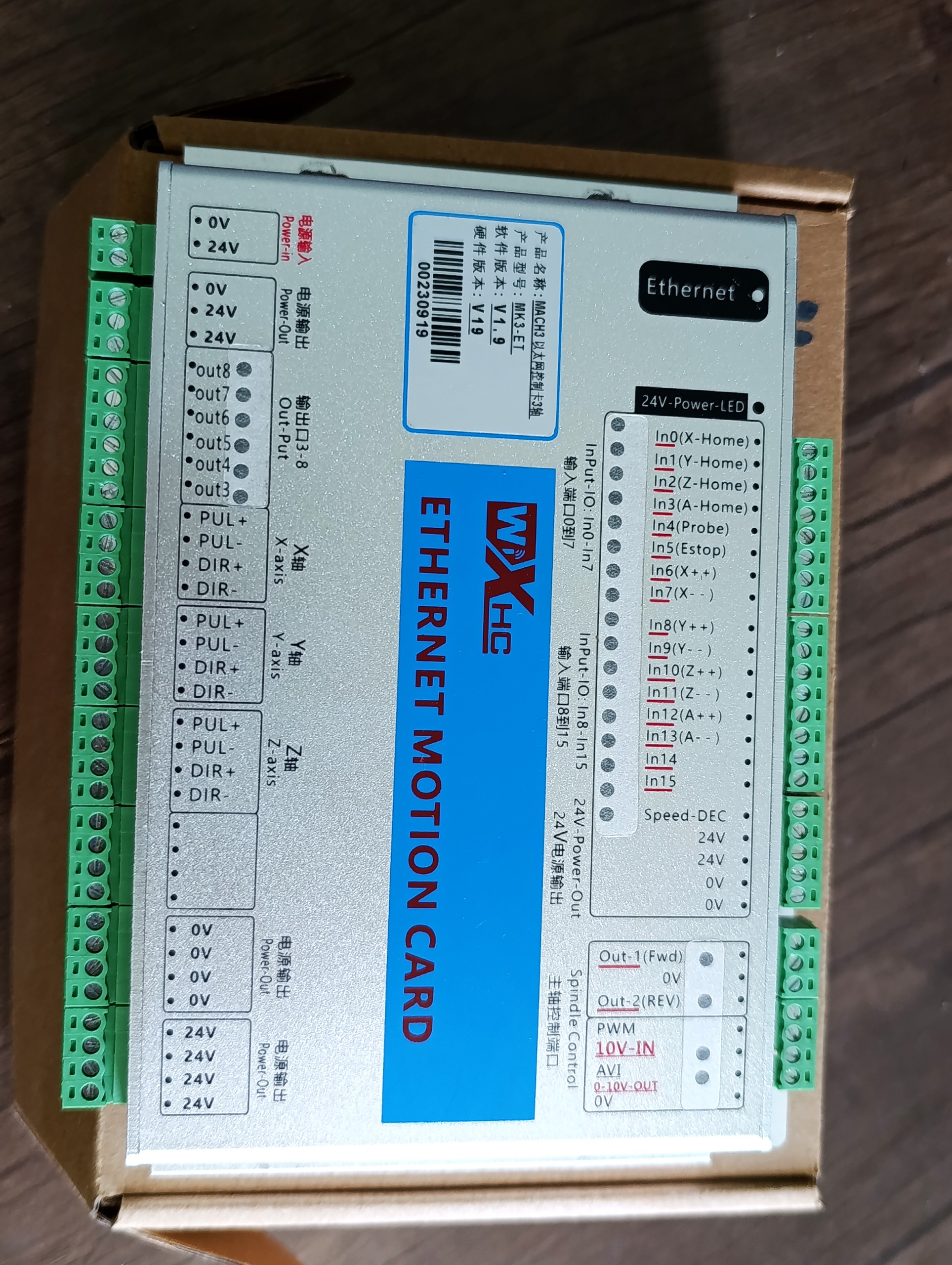

کنترلر دستگاه CNC مدل MK3 ET محصولی بسیار کارآمد برای ساخت یک دستگاه CNC صنعتی است که تمامی امکانات یک دستگاه حرفهای را در اختیار قرار میدهد. نرم افزار سازگار با این کنترلر نرم افزار پرطرفدار Mach3 است که رابط کاربری آسانی دارد و کنترل کامل دستگاه از طریق آن امکان پذیر است. این محصول قابلیت پشتیبانی از سه محور Y ،X و Z را دارد و امکان اتصال استپر موتور و سروو موتور در آن فراهم است و حداکثر فرکانس پالس استپ هر محور آن 2000KHz است. از آنجایی که پورت ارتباطی با کامپیوتر از نوع Ethernet است، سرعت انتقال data در آن بسیار بالاست و برای استفاده در محیطهای صنعتی مناسب بوده و در اکثر کامپیوترها در دسترس است. لازم به ذکر است که حداکثر طول کابل ارتباطی آن میتواند به 10 متر برسد.

در این کنترلر 8 خروجی ایزوله جهت راه اندازی تجهیزات مورد نیاز مثل سیستم خنک کاری، پمپها و سیستم مکش و همچنین 16 ورودی ایزوله برای اتصال سنسورهای مختلف، لیمیت سوئیچها، پراب تنظیم ارتفاع و کلید قطع کن اضطراری در نظر گرفته شده است. برای تنظیم سرعت اسپیندل موتور از سه حالت آنالوگ با سطح ولتاژ 0-10 ولت، PWM با سطح ولتاژ 5 ولت و فرکانس 1KHz و pulse/direction با ولتاژ 5 ولت و محدوده فرکانس 15Hz-4KHz میتوانید استفاده کنید ضمن اینکه برای تغییر جهت چرخش اسپیندل نیز خروجی در نظر گرفته شده است. ولتاژ تغذیه برد 24 ولت DC است که پیشنهاد میشود از یک منبع تغذیه سوئیچینگ با کیفیت و مطمئن استفاده کنید. داشتن کیس آلومینیمی مقاوم ضمن محافظت از برد باعث انتقال حرارت بهتر و خنک کاری مناسب میشود. ابعاد این کیس 30*127*184 میلیمتر است و اتصال آن به محل مورد نظر از به وسیله چهار پیچ صورت میگیرد. اقلام همراه این محصول  کابل LAN هستند.
