کلید اتوماتیک 3 فاز (MCCB) ساخت Moeller مدل IZM1

کلید اتوماتیک 3 فاز (MCCB) ساخت Moeller مدل IZM1

-

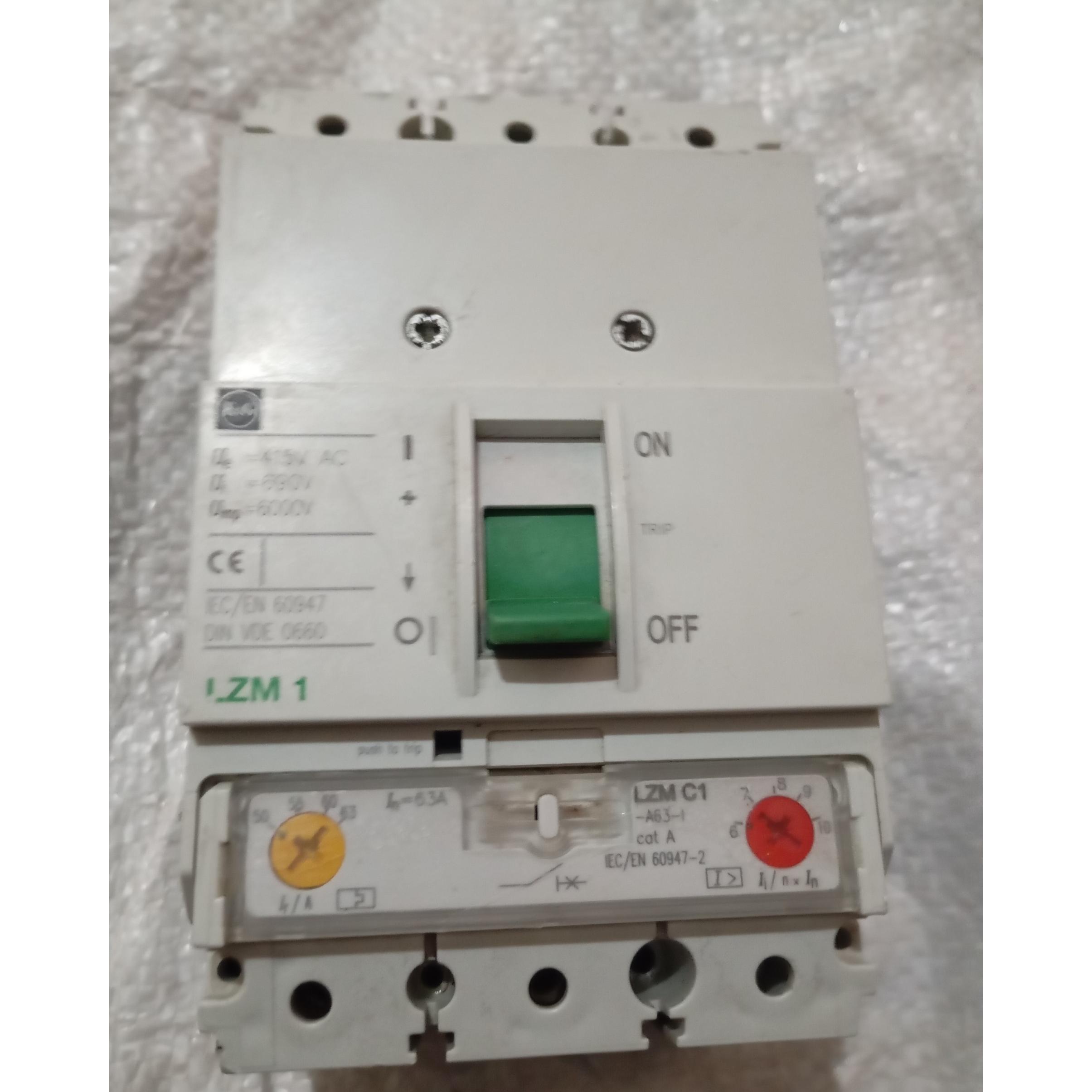

مشخصات روی بدنه (بخش کلید اصلی)

ولتاژهای نامی

Ue = 415 V AC

Ui = 690 V ولتاژ عایقی

Uimp = 6000 V ولتاژ ضربه

استانداردها

IEC/EN 60947-2

DIN VDE 0660



-

مشخصات واحد تریپ (Trip Unit)

روی یونیت تریپ (قسمت شفاف پایین) اطلاعات زیر دیده میشود:

جریان نامی قابل تنظیم (Ir)

Ir = 63A (روی عکس قابل مشاهده است)

منحنی تنظیم اتصالکوتاه (Magnetic Trip)

تنظیمات از 4×In تا 10×In (دریچه سمت راست با رنگ قرمز)

منحنی تنظیم اضافهبار (Thermal Trip)

تنظیم بین 4 A تا 63 A (طبق نوشته زیر محفظه چپ)



-

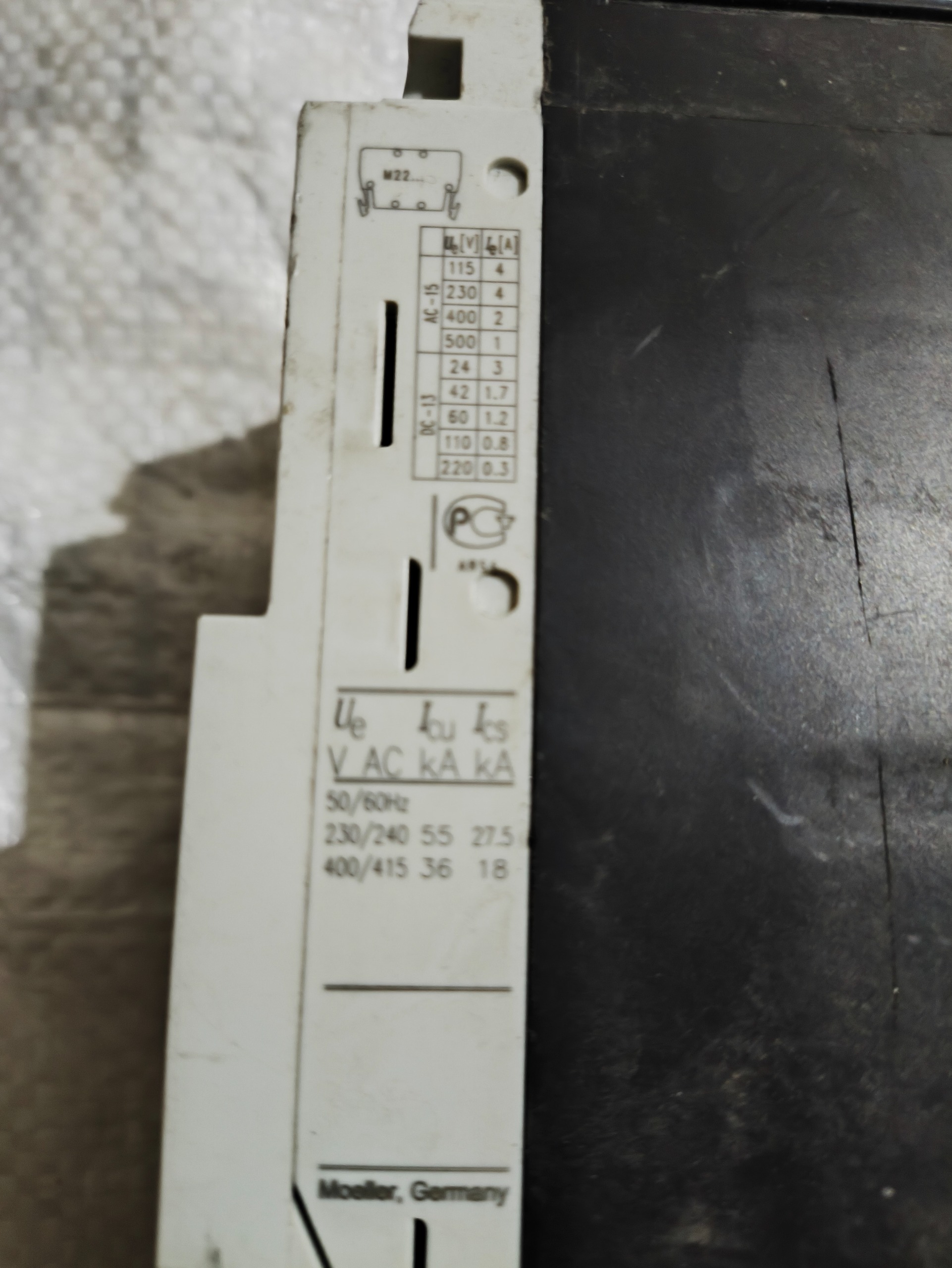

مشخصات بخش جانبی (عکس سوم نوشته Moeller Germany)

در کنار دستگاه جدول بار و توان دیده میشود:

طبقهبندی تماسی AC-15

ولتاژ کار (V) جریان مجاز (A)

115 V 4 A
230 V 4 A
400 V 2 A
500 V 1 A
24 V DC 3 A
42 V DC 1.7 A
60 V DC 1.2 A
110 V DC 0.8 A
220 V DC 0.3 A

قدرت قطع (Breaking Capacity)

برای کلید:

ولتاژ (V AC) Icu (kA) Ics (kA)

230 / 240 55 kA 27.5 kA
400 / 415 36 kA 18 kA



-

نوع و کشور سازنده

ساخت Moeller Germany



-

تعداد فاز

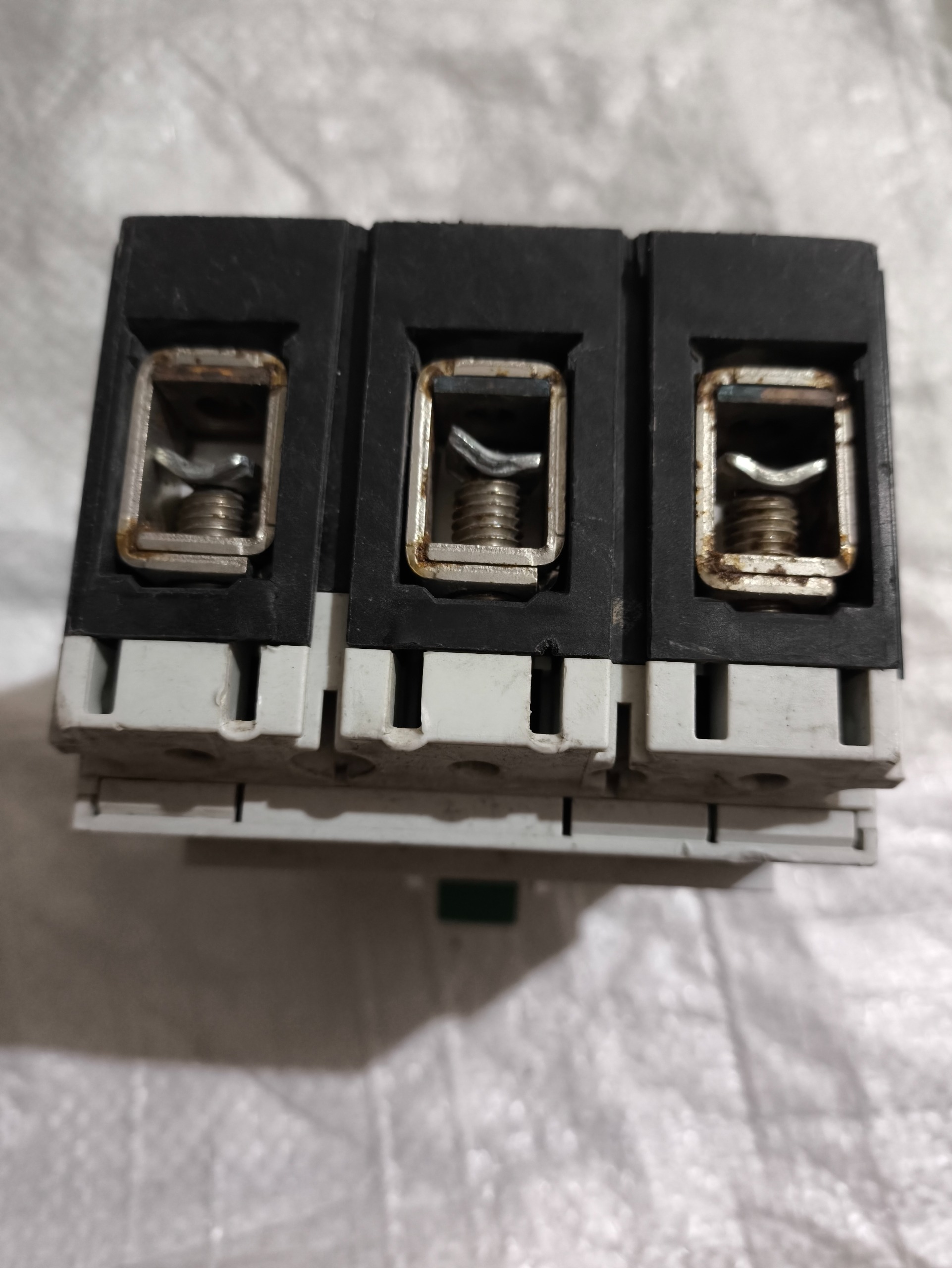

3 فاز (3-pole) از ترمینالهای ورودی/خروجی مشخص است.



-

جمعبندی نهایی و کوتاه

این کلید:

MCCB Moeller IZM1 3P 63A Adjustable 36kA esam 415V

ویژگیها:

ولتاژ کاری: 415V

ولتاژ عایقی: 690V

جریان نامی تنظیمپذیر: 463A

قدرت قطع: 36kA در 400/415V

حفاظت ترکیبی حرارتی + مغناطیسی

ساخت آلمان
