سه عدد استپ موتور 17PU-H507-G1ST

قیمت برای سه عدد می باشد.

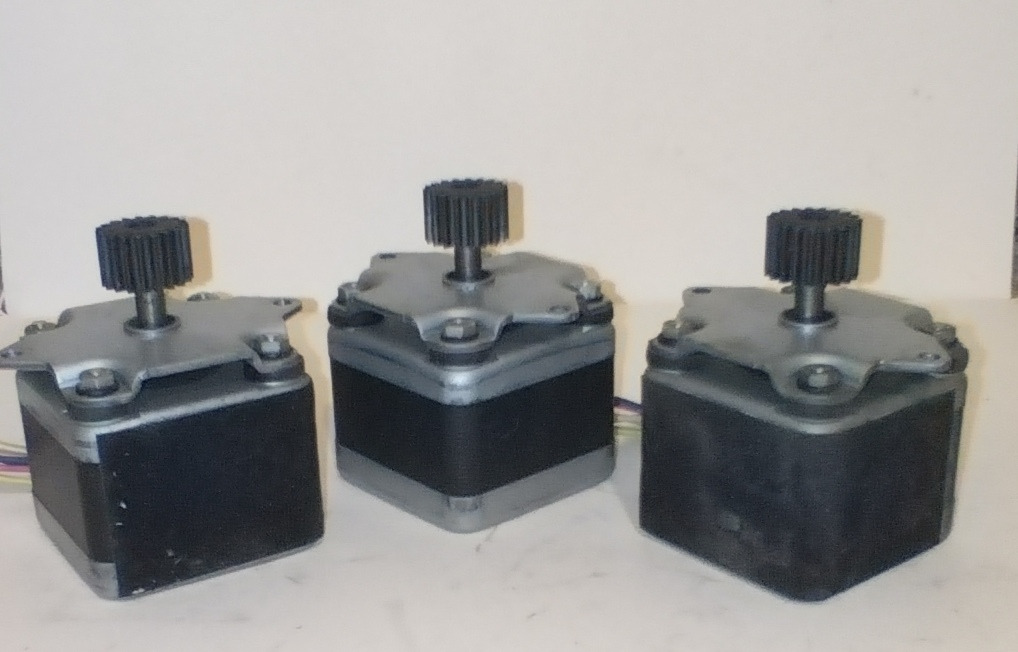

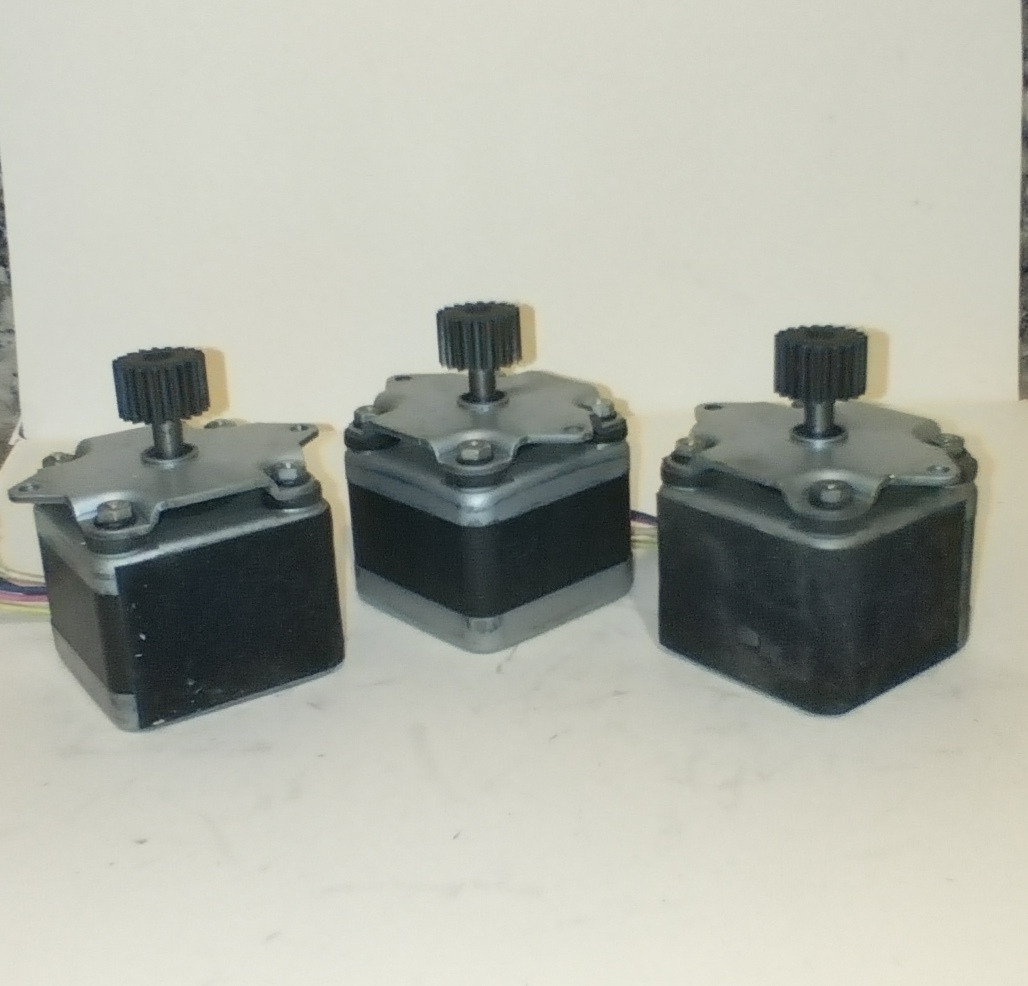

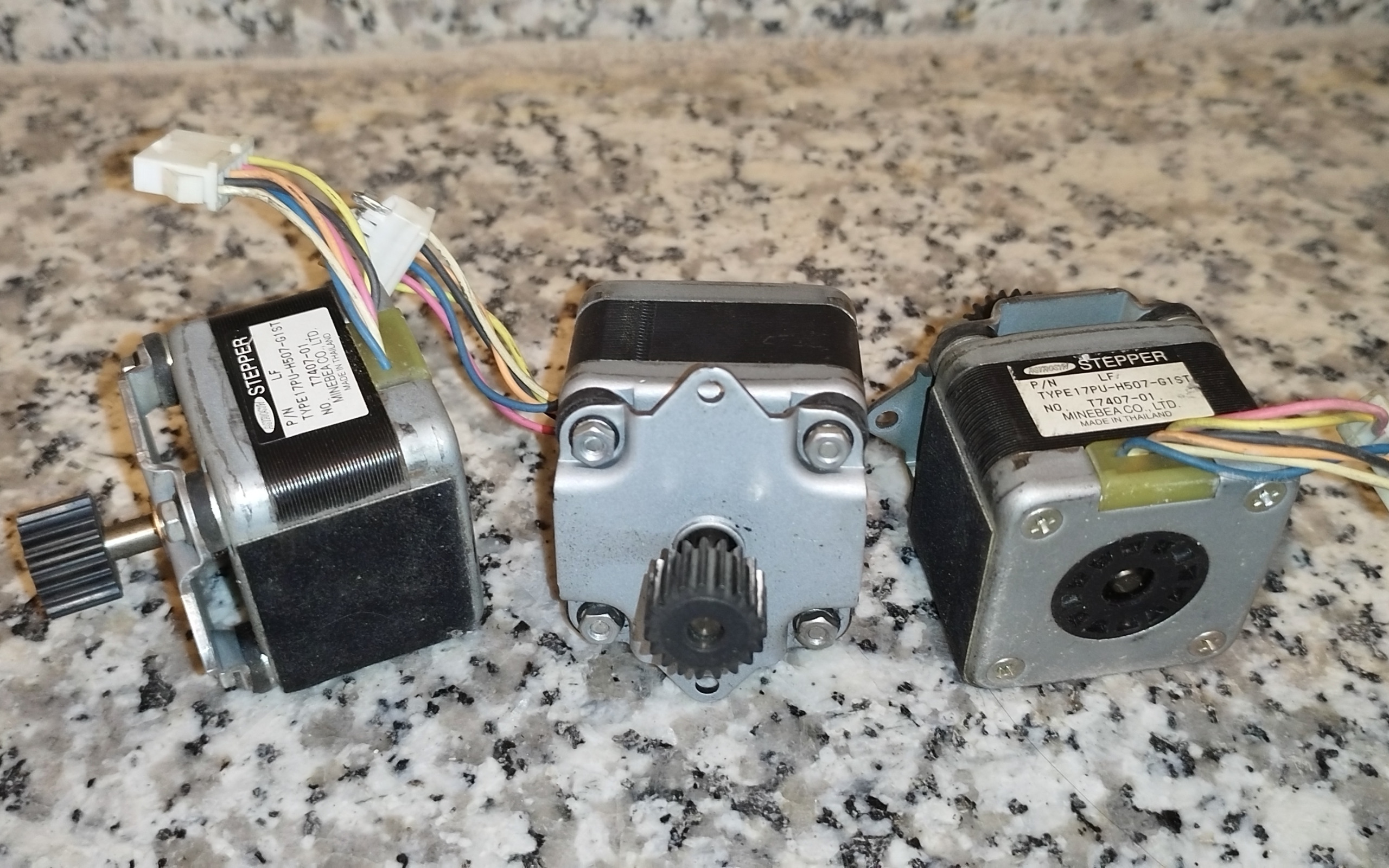

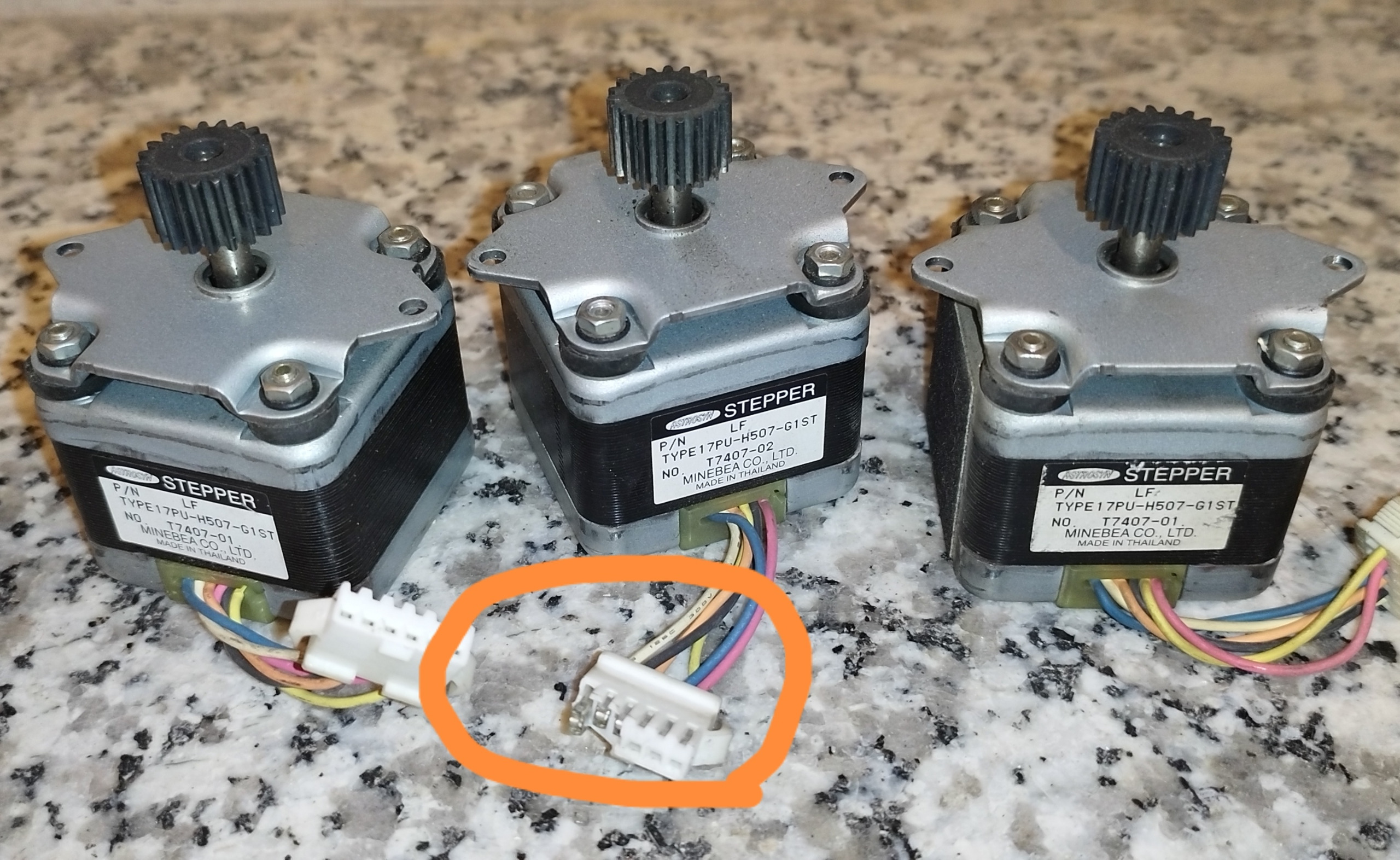

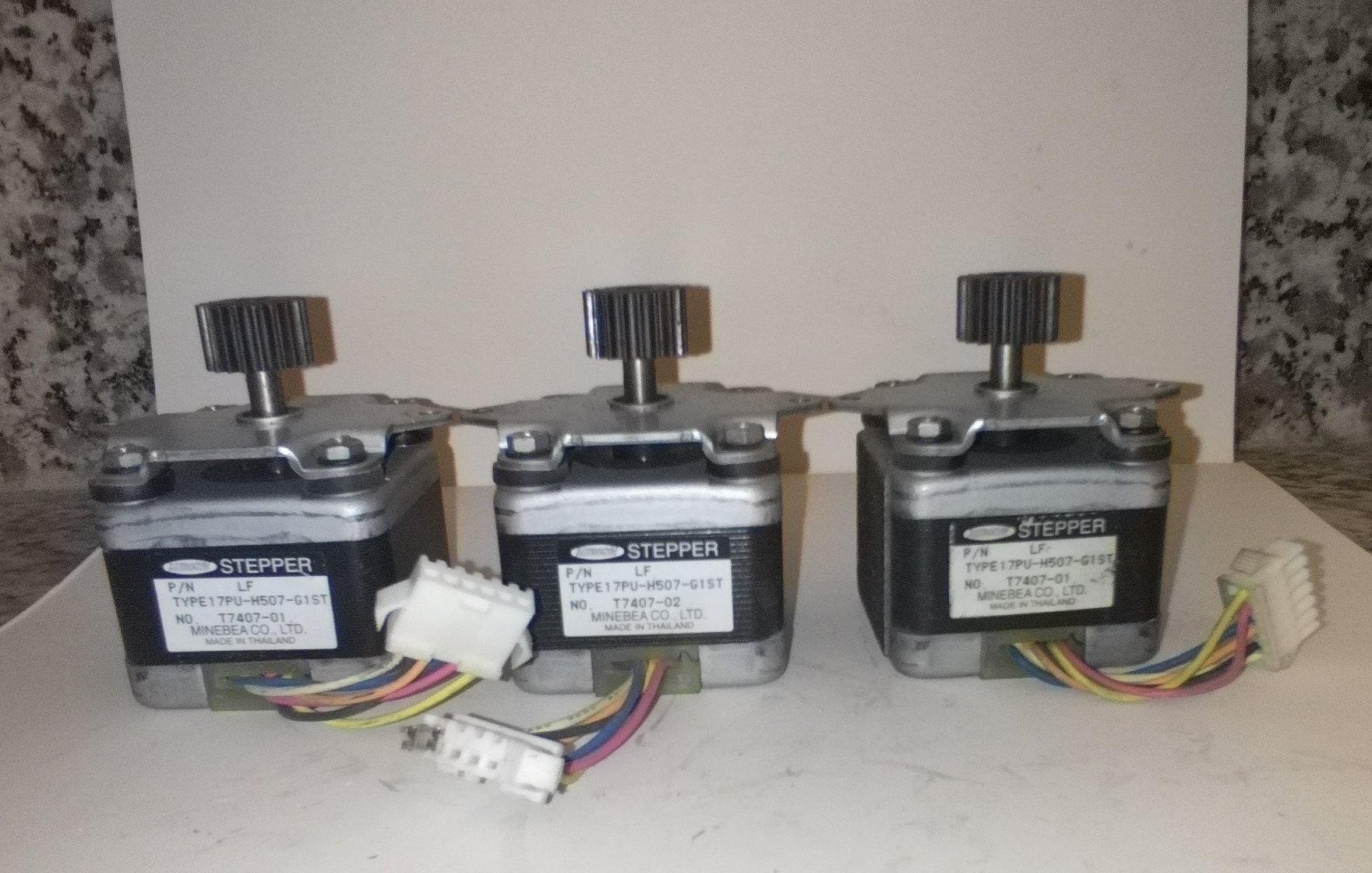

استپ موتورها دست دوم بوده و خط و خش دارند. لطفا به تصاویر دقت فرمایید

استپ موتور با پارت نامبر 17PU-H507-G1ST محصولی از برند معتبر Minebea (NMB) ساخت کشور تایلند است. این موتور در دستهبندی سایز NEMA 17 قرار میگیرد، اما ویژگی خاص آن زاویه گام بزرگتر آن نسبت به استپ موتورهای معمولی است.

در ادامه، مشخصات فنی این استپ موتور بر اساس سیستم کدگذاری (Decoding) کاتالوگهای رسمی کمپانی NMB استخراج شده است:

مشخصات فنی اصلی

استاندارد سایز فریم: NEMA 17 (ابعاد فلنج حدود 42 در 42 میلیمتر)

نوع موتور: Hybrid Precision (ترکیبی با دقت بالا)

زاویه هر گام (Step Angle): 3.75 درجه (معادل 96 گام در یک دور کامل).

نکته: حرف U در پارتنامبر 17PU نشاندهنده زاویه گام 3.75 درجه است. (برخلاف مدلهای 17PM که 1.8 درجه هستند).

ساختار داخلی (Construction): ساختار 2 فاز، هیدرید ورقهای (Sheet Metal Hybrid).

نوع سیمکشی: Unipolar (6 سیمه) > نکته: عموماً این سری به صورت یونیپولار 6 سیمه عرضه میشوند، اما میتوان از آنها با رها کردن سیمهای سنتر تپ (Center Tap) به صورت بایپولار 4 سیمه نیز در درایورهای معمولی استفاده کرد.

جریان نامی: حدود 1.0 تا 1.4 آمپر به ازای هر فاز (بسته به آرایش سیمکشی).

مقاومت سیمپیچ: در حدود 2.2 تا 4.3 اهم (بسته به پارتهای زیرمجموعه سری 500).

پسوند انتهای پارت نامبر (-G1ST): * G1: نشاندهنده مجهز بودن شفت موتور به یک دنده یا پینیون (Gear/Pulley) فابریک کارخانهای روی شفت خروجی است (معمولاً در پرینترها یا کپیهای قدیمی به عنوان مکانیزم انتقال قدرت استفاده میشده).

ST: نشاندهنده پایه یا فلنج نصب از نوع خاص/سفارشی (Special Mount Type) است.

کاربردها و ویژگیها

این موتورها به دلیل داشتن زاویه گام 3.75 درجه، سرعت چرخش بالاتری نسبت به استپ موتورهای 1.8 درجه ارائه میدهند اما رزولوشن حرکتی کمتری دارند. بیشترین کاربرد آنها در تجهیزات اداری قدیمی (مانند دستگاههای کپی، پرینترهای سوزنی بزرگ) و پروژههای DIY یا رباتیک آموزشی است که سرعت بر دقت اولویت دارد.

اگر قصد دارید از این موتور روی درایورهای رایج بازار (مثل A4988 یا DRV8825) استفاده کنید، باید با مالتیمتر سیمهای مشترک (Center Tap) را پیدا کرده و کنار بگذارید تا بتوانید آن را به صورت 4 سیمه (Bipolar) راهاندازی کنید.
