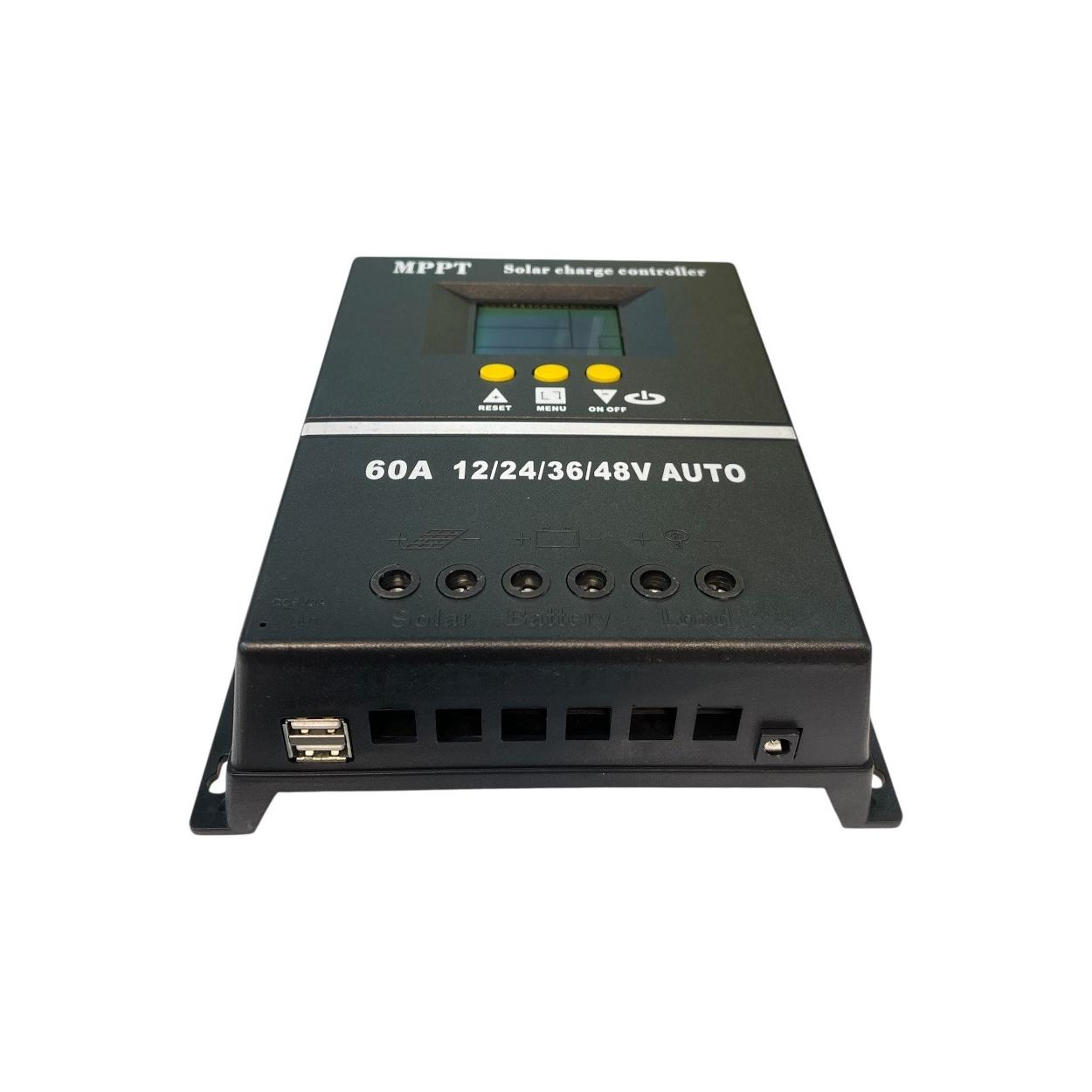

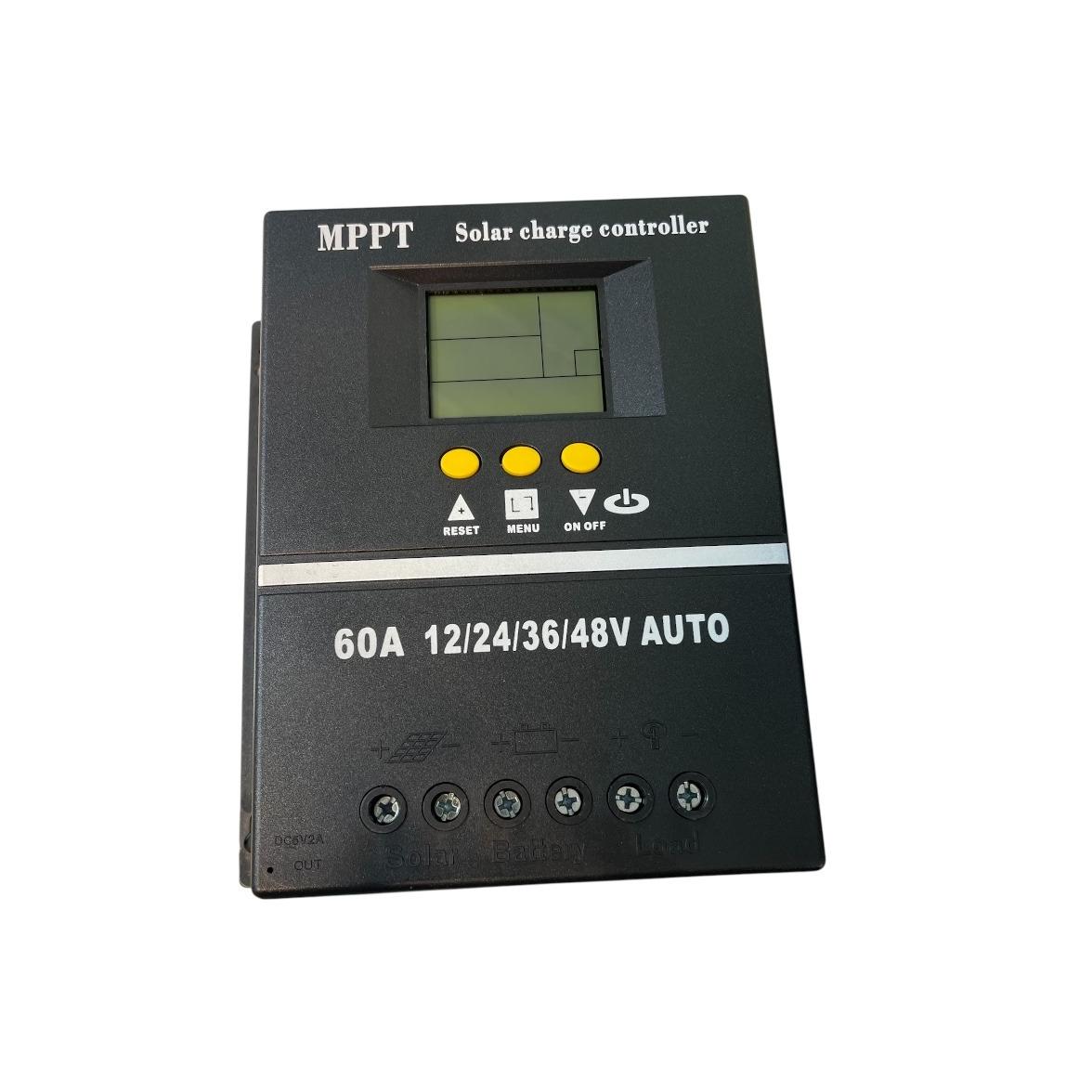

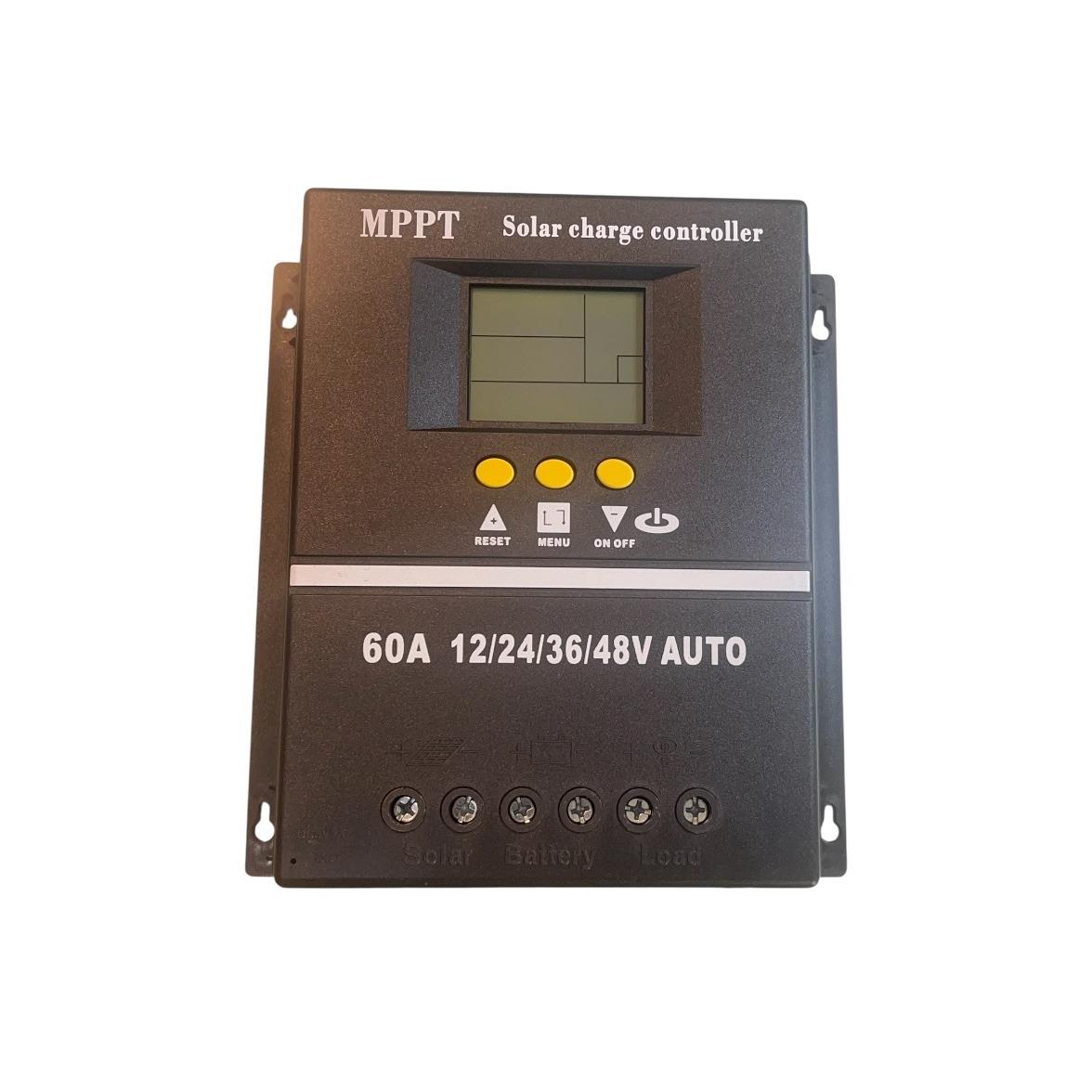

کنترل شارژ خورشیدی 12-48 ولت 60 آمپر-mppt

کنترل شارژ خورشیدی 48 ولت 60 آمپر-mppt

???? جدول مشخصات فنی کامل (جامع)

دسته بندی  ویژگی  مقدار / توضیح دقیق

مشخصات اصلی  نوع کنترلر:  MPPT (حداکثر توان ترکری)

_جریان نامی شارژ:  60 آمپر

_ولتاژ سیستم  :12/24/36/48 ولت (تشخیص خودکار)

_حداکثر راندمان تبدیل : تا 98 درصد

_راندمان ترکری MPPT  بیش از 99.5 درصد

_ورودی پنل خورشیدی (PV)  :حداکثر ولتاژ مدار باز (Voc)  100V تا 150V (بسته به مدل)

_محدوده ولتاژ MPPT : معمولاً تا 100-120 ولت

_حداکثر توان ورودی : (12V/24V/36V/48V)  780W / 1560W / 2340W / 3120W

_جریان اتصال کوتاه مجاز:  تا 65 آمپر

_خروجی و باتری  جریان نامی بار (LOAD):   تا 15 یا 20 آمپر (برای مصرفکننده DC)

_خروجی USB  5V / 2A (حداکثر 10 وات)

_ولتاژ شناور (Float) : 13.4V (برای سیستم 12 ولت)

_ولتاژ Boost/Bulk  14.6V: (برای سیستم 12 ولت)

_ولتاژ اکولایز (Equalize) : 14.0V (برای سیستم 12 ولت)

_جبرانسازی دما : 3mV تا 4mV/°C/2V



تایپهای باتری پشتیبانیشده  سیلد، ژل، فلوئد، لیتیوم (LiFePO4)، سفارشی

مصرف و حفاظت  مصرف استاتیک (شبانه)  پایین (حدود 0.5 تا 2.2 وات)

حفاظتها  اتصال کوتاه، قطب معکوس، اضافه ولتاژ، اضافه دما، اضافه بار

خنککنندگی  فن هوشمند + هیت سینک آلومینیومی

ارتباطات و نمایش  صفحه نمایش  LCD با نور پسزمینه

پورت ارتباطی  RS485 / RJ45 (قابل ارتقا به بلوتوث یا Wi-Fi)

نرمافزار مانیتورینگ  امکان اتصال به کامپیوتر و اپ موبایل (با ماژول جانبی)

مشخصات فیزیکی  دمای کاری  20 تا 50+ درجه سانتیگراد

درجه حفاظت (IP)  معمولاً IP21 یا IP30 (مناسب برای فضاهای سرپوشیده)



ابعاد (تقریبی)  27 × 18 × 8.5 سانتیمتر

وزن (تقریبی)  2.5 تا 3 کیلوگرم

سطح مقطع سیم مجاز  حداکثر 25 تا 35 میلیمتر مربع



???? ویژگیهای کلیدی و قابلیتهای پیشرفته

شارژ هوشمند چند مرحلهای (3-stage charging):

کنترلرهای MPPT پیشرفته از الگوریتم شارژ حجیم (Bulk)، جذبی (Absorption) و شناور (Float) استفاده میکنند . برخی مدلها برای باتریهای سربی-اسیدی تر، مرحله اکولایز (Equalize) نیز دارند تا لایههای سولفاته شده روی صفحات باتری را از بین ببرند و عمر آن را افزایش دهند .



حالتهای کنترلی متنوع برای خروجی بار (LOAD):

ترمینال خروجی بار معمولاً دارای 4 حالت مختلف است که انعطاف بالایی در کنترل مصرفکنندهها ایجاد میکند:



دستی: روشن/خاموش کردن مستقیم توسط کاربر.



ولتاژ پنل (PV): خروجی در شب (زمانی که پنل ولتاژ ندارد) روشن میشود (مناسب برای روشنایی خیابانی).



تایمر دوگانه: مشخص کردن دو بازه زمانی مشخص برای روشن بودن خروجی.



ترکیبی (PV + Time): ترکیب حالت ولتاژ پنل با تایمر .



تشخیص خودکار ولتاژ باتری و قابلیت تنظیم سفارشی:

دستگاه به طور خودکار ولتاژ سیستم (12، 24، 36 یا 48 ولت) را تشخیص میدهد. علاوه بر پروفایلهای آماده برای انواع باتری (GEL، AGM، Flooded، Lithium)، یک حالت کاربر-سفارشی (User/Custom) نیز وجود دارد که به شما اجازه میدهد ولتاژهای شارژ، قطع و وصل مجدد را به صورت دستی و دقیق برای هر نوع باتری خاصی تنظیم کنید .



ارتباطات و نظارت از راه دور (Monitoring):

وجود پورت RS485 یک ویژگی حرفهای است. با استفاده از یک کابل USB به RS485 (معمولاً همراه محصول نیست و باید جداگانه تهیه شود) میتوانید کنترلر را به کامپیوتر متصل کرده و نرمافزار مخصوص آن را نصب کنید. همچنین با خرید ماژولهای جانبی بلوتوث یا Wi-Fi که به همین پورت متصل میشوند، میتوانید تمام اطلاعات سیستم را بر روی تلفن همراه خود مشاهده کنید .



نکات بسیار مهم و هشدارهای نصب (راهنمای گام به گام)

اولویت سیمبندی (دنباله اتصال):

ترتیب اتصال را اکیداً رعایت کنید. ابتدا باتری را به کنترلر وصل کنید (تا کنترلر راهاندازی شود)، سپس پنل خورشیدی را متصل کنید و در آخر مصرفکننده (بار) را وصل نمایید. برای جدا کردن هم به ترتیب معکوس عمل کنید.



استفاده از فیوز یا کلید مینیاتوری (Circuit Breaker):

برای ایمنی بیشتر و جلوگیری از آتشسوزی، حتماً روی سیم مثبت مسیر باتری به کنترلر و همچنین مسیر پنل به کنترلر یک فیوز یا کلید مینیاتوری مناسب با جریان 60 آمپر نصب کنید .



ولتاژ پنل خورشیدی (بحرانیترین نکته):

حداکثر ولتاژ مدار باز (Voc) پنل خورشیدی شما، حتی در سردترین روزهای سال (که ولتاژ پنل افزایش مییابد)، هرگز نباید از حداکثر ولتاژ مجاز کنترلر (که معمولاً 100V یا 150V است) تجاوز کند. برای این کار، یک ضریب اطمینان در نظر بگیرید. اگر حداکثر ولتاژ کنترلر 100V است، بهتر است Voc پنل شما از 85V بیشتر نباشد.

کالیبر سیم (مقطع سیم):

برای جریان 60 آمپر در مسیر باتری، حتماً از سیم با سطح مقطع مناسب (حداقل 16 میلیمتر مربع یا 6 AWG) استفاده کنید. استفاده از سیمهای نازک باعث داغ شدن شدید سیم و افت ولتاژ و حتی آتشسوزی میشود. هرچه فاصله باتری تا کنترلر بیشتر باشد، باید از سیم ضخیمتری استفاده کنید .



تهویه و دمای محیط:

این دستگاه توانایی مدیریت جریان بالای 60 آمپر را دارد و گرمای قابل توجهی تولید میکند. آن را حتماً در یک فضای سرپوشیده، خشک و با تهویه عالی نصب کنید و از قرار دادن آن در معرض نور مستقیم خورشید، باران یا گرد و غبار شدید خودداری نمایید.
