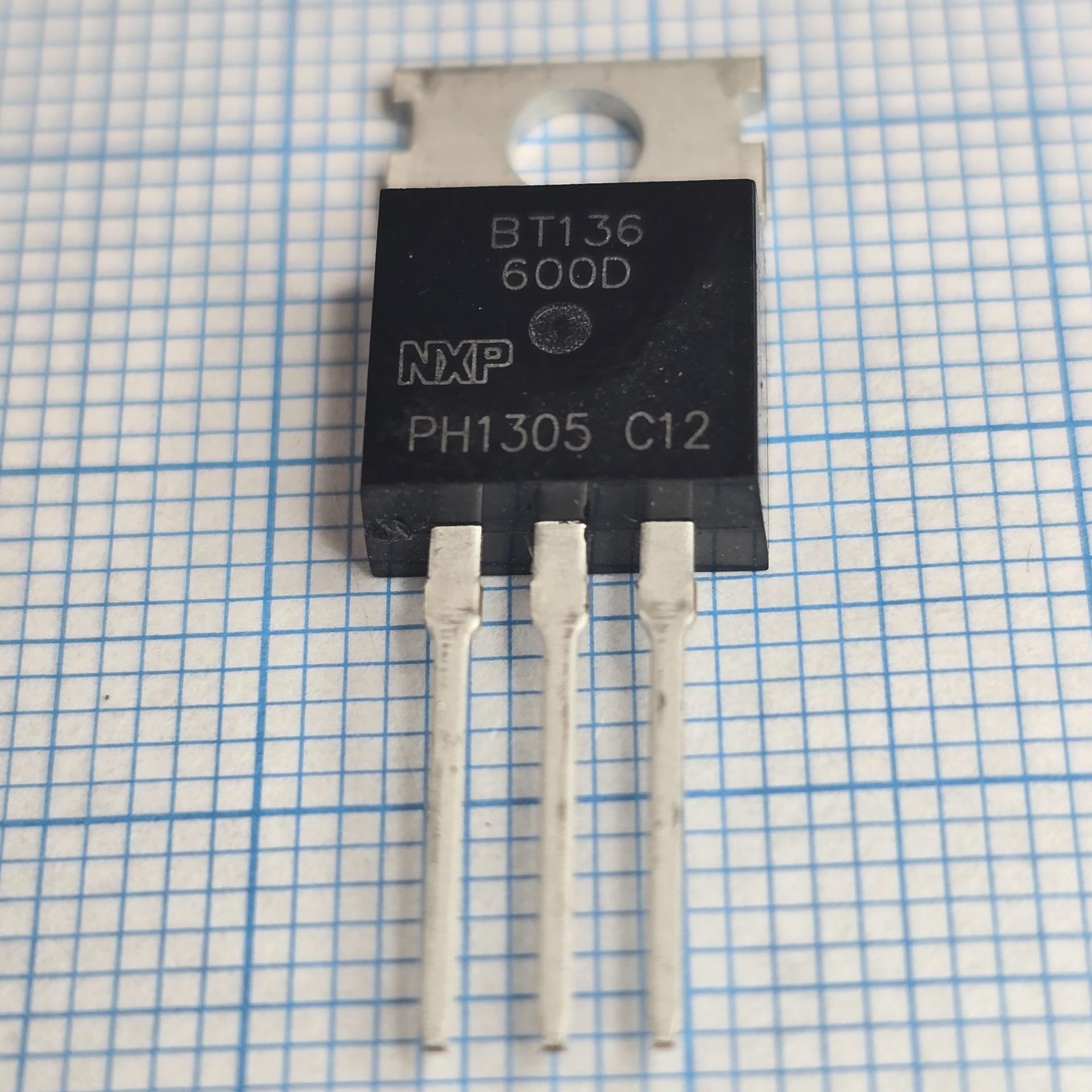

BT136-600D BT136-600 BT136600 TO220

## معرفی آیسی BT136-600D

این قطعه یک **تریاک (TRIAC) چهارربعی با گیت حساس** است که برای کلیدزنی دوطرفه و کنترل فاز در مدارهای جریان متناوب (AC) طراحی شده است . **گیت حساس** آن امکان راهاندازی مستقیم توسط میکروکنترلرها و آیسیهای منطقی با توان پایین را فراهم میکند .

**ویژگیهای فنی کلیدی:**
**ولتاژ قطع حالت (VDRM/VRRM):** 600 ولت
**جریان مؤثر حالت روشن (IT(RMS)):** 4 آمپر
**جریان پیک غیرتکراری (ITSM):** 27 آمپر (در 60 هرتز) یا 25 آمپر (در 50 هرتز)
**جریان محرک گیت (IGT):** حداکثر 10 میلیآمپر
**ولتاژ محرک گیت (VGT):** حداکثر 1.5 ولت (برخی منابع 1 ولت نیز ذکر کردهاند)
**جریان نگهداری (IH):** حداکثر 10 میلیآمپر
**دمای کاری (Tj):** 40 تا 125+ درجه سانتیگراد
**بستهبندی:** TO-220AB (نصب از طریق سوراخ)
**وضعیت تولید:** **Active** (در حال تولید)

-

### پیناوت و کارکرد در مدار

بستهبندی **TO-220AB** دارای سه پایه و یک تیغه فلزی است که به پایه MT2 متصل میشود :

**پایه 1 (MT1 یا T1):** ترمینال اصلی 1 معمولاً به یک سمت بار AC متصل میشود
**پایه 2 (MT2 یا T2):** ترمینال اصلی 2 معمولاً به سمت دیگر بار یا منبع تغذیه AC متصل میشود
**پایه 3 (Gate):** گیت ورودی کنترل برای تحریک تریاک

**کاربرد اصلی:** با اعمال یک پالس جریان کوتاه (حداکثر 10 میلیآمپر) به پایه گیت، تریاک در **هر چهار ربع کاری** تحریک شده و اجازه عبور جریان بین دو ترمینال اصلی را میدهد و تا زمانی که جریان از نقطه صفر عبور کند، به کار خود ادامه میدهد . کاربردهای اصلی آن شامل **دیمرهای روشنایی، کنترل سرعت موتورهای AC، سیستمهای گرمایشی، رلههای حالت جامد (SSR) و کلیدزنی عمومی AC** است که توسط میکروکنترلرها کنترل میشوند .

-

### نشانههای خرابی در مدار

بر اساس گزارشهای کاربران و تجارب عملی، رایجترین مشکلات این قطعه عبارتند از:

**عملکرد ناپایدار بار:** موتور یا لامپ به درستی روشن یا خاموش نمیشود یا چشمک میزند. یکی از دلایل رایج، اتصال اشتباه پایههای MT1 و MT2 است که باعث میشود تریاک به درستی کار نکند .
**خاموش نشدن بار یا روشن شدن ناگهانی:** ممکن است تریاک در حالت روشن قفل شود (اتصال کوتاه) یا در حین کار، ناگهان به حالت تمامتوان برود. این حالت میتواند ناشی از نویز سوئیچینگ یا طراحی نامناسب مدار اسنابر (Snubber) باشد .
**تحریک ناخواسته هنگام وصل برق:** ممکن است با اتصال برق، بار برای کسری از ثانیه روشن شود. این مشکل معمولاً به دلیل نویز ورودی یا تحریک ناخواسته توسط نوسانات گذرا رخ میدهد و با افزودن مقاومت بین گیت و MT1 یا فیلتر روی گیت قابل حل است .
**تحریک نشدن:** با اعمال پالس به گیت، تریاک روشن نمیشود که نشاندهنده خرابی بخش گیت یا مدار تحریک است.
**اتصال کوتاه داخلی (همیشه روشن):** در صورت خرابی شدید، تریاک به حالت اتصال کوتاه درآمده و بار همیشه روشن میماند که معمولاً ناشی از جریان یا ولتاژ بیش از حد مجاز است.
**گرمای بیش از حد:** داغ شدن غیرعادی قطعه در شرایط بار عادی، نشانه عبور جریان بیش از حد مجاز، نصب نامناسب هیت سینک یا نزدیک شدن به اتصال کوتاه داخلی است.
