رله کنترل فاز امواج

مشخصات دقیق رله مانیتورینگ فاز

برند: Shiva Amvaj ( امواج)

مدل: MRJ-2P CODE 13J1

نوع: MP Monitoring Relay

کاربرد: حفاظت از موتور و شبکه سهفاز

-

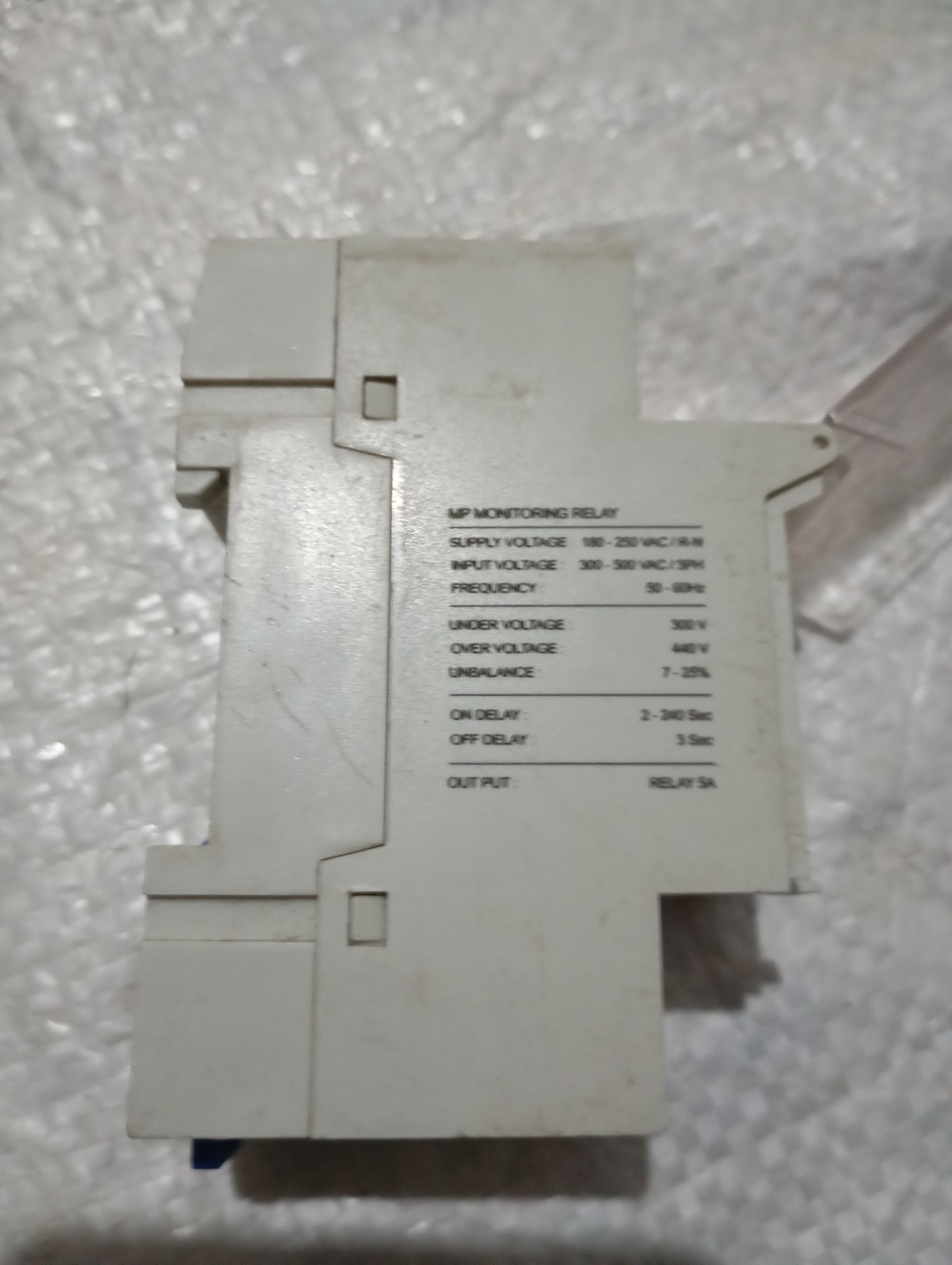

مشخصات فنی اصلی

ویژگی مقدار

ولتاژ تغذیه ورودی 180 تا 250 ولت AC
ولتاژ کاری (سهفاز) 300 تا 500 VAC
فرکانس 50 60 هرتز
ظرفیت رله خروجی 5 آمپر MAX
محل نصب ریلی (DIN Rail)
کشور سازنده ایران
استاندارد ساخت ISO 9001:2015



-

قابلیتهای حفاظتی

قطع فاز (Phase Failure)
جابجایی فاز (Phase Sequence Error)
افت ولتاژ (Under Voltage)
افزایش ولتاژ (Over Voltage)
عدم تعادل فاز (Unbalance) 7 درصد تا 25 درصد قابل تنظیم
زمان تأخیر وصل و قطع قابل تنظیم

-

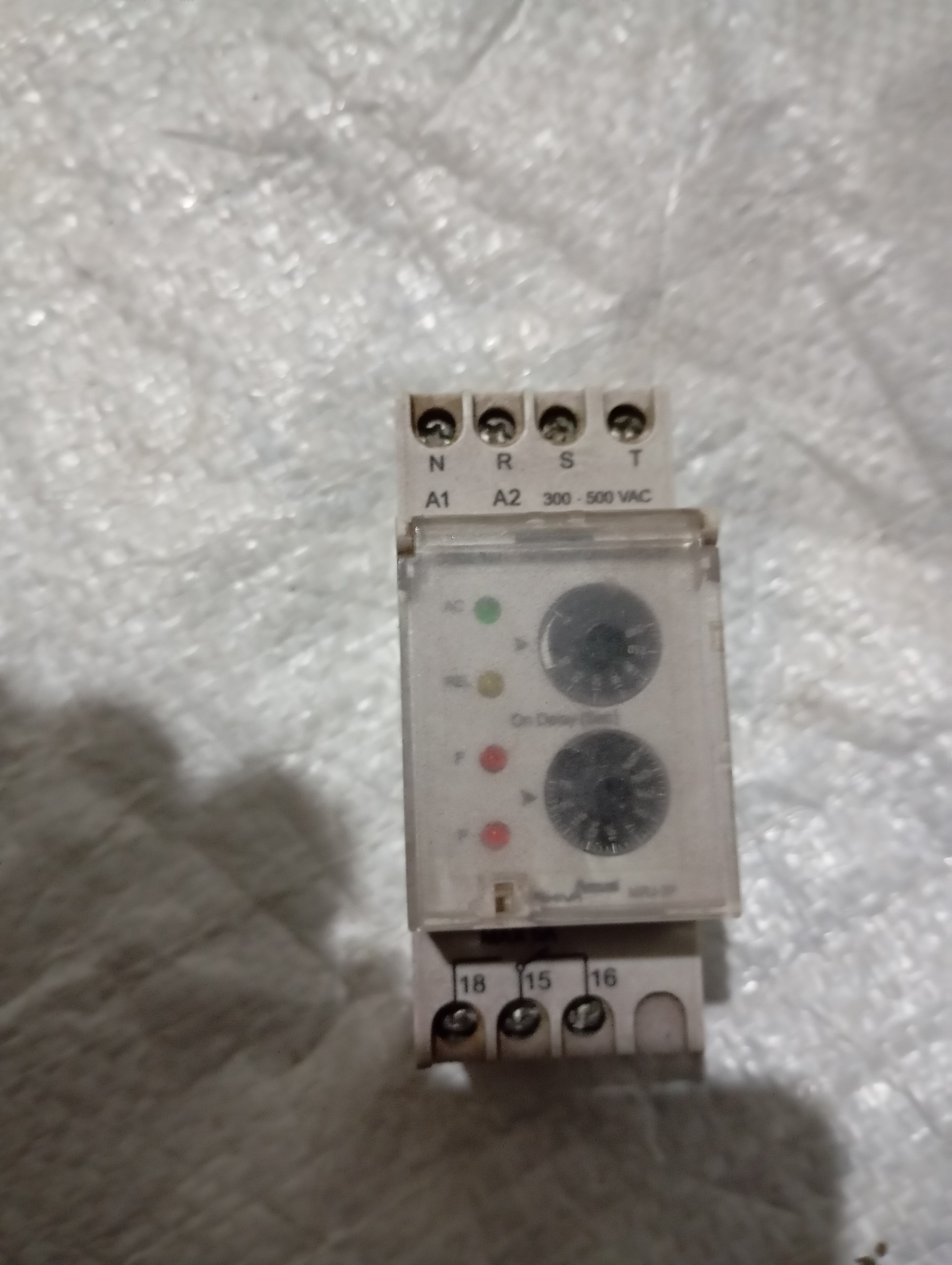

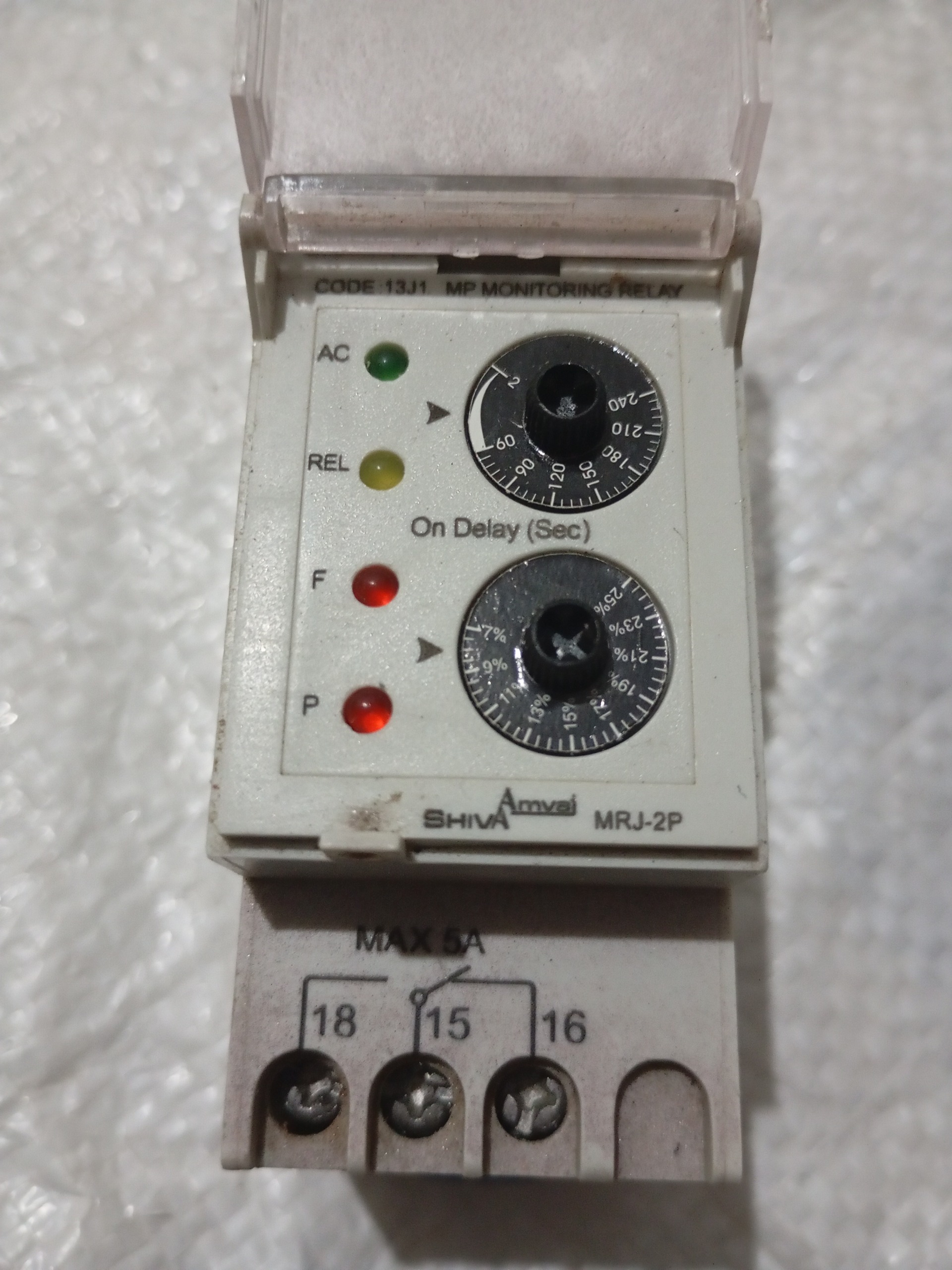

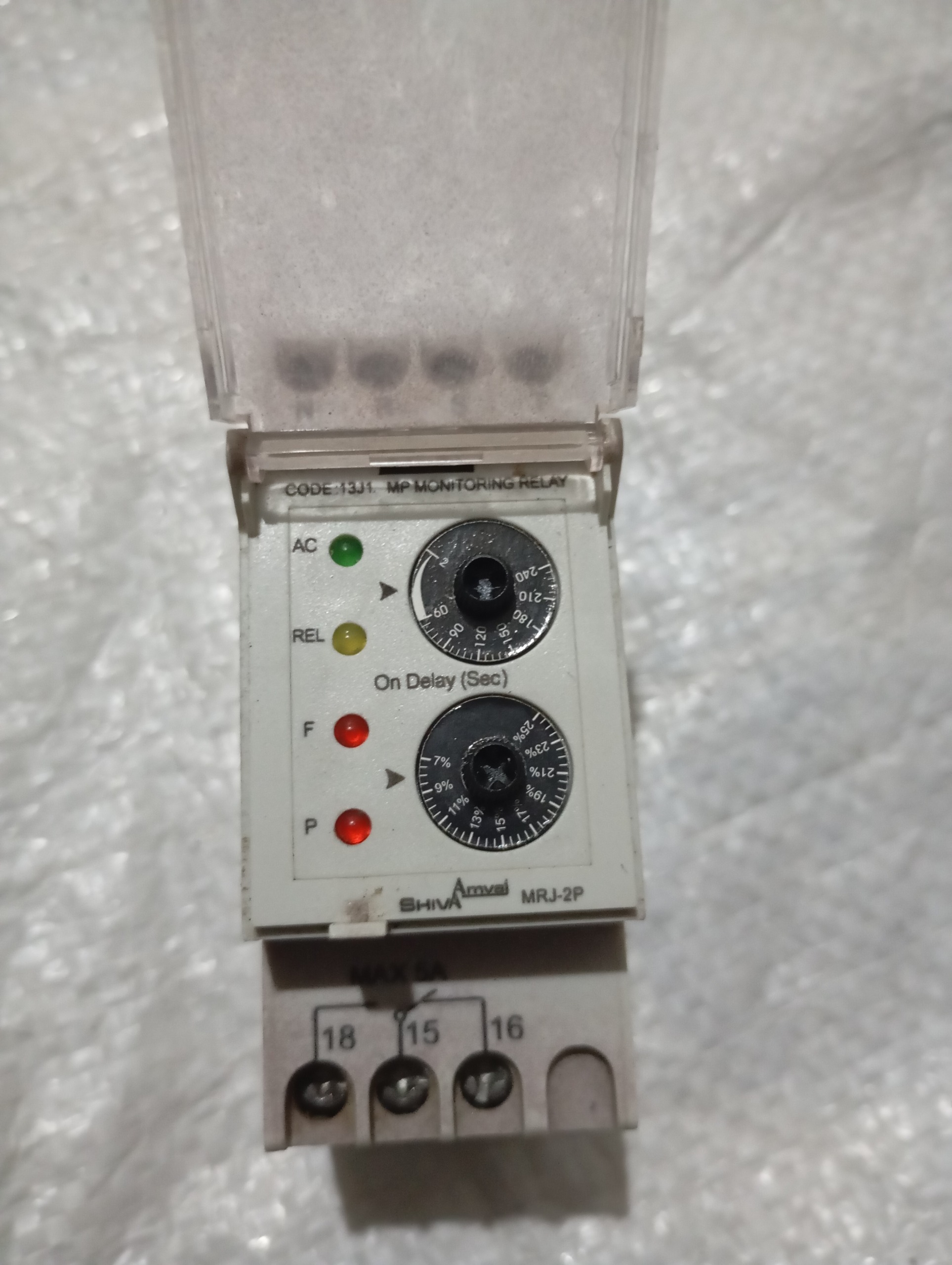

� تنظیمات پنل جلویی

تنظیم کاربرد

On Delay (Sec) تنظیم تاخیر وصل (2 تا 240 ثانیه)
Sen ΔU ( درصد ) تنظیم حساسیت عدم تعادل ولتاژ
LED AC (سبز) برق ورودی وصل است
LED REL (زرد) رله فعال شده
LED F (قرمز) خطای فاز
LED P (قرمز) خطای جابجایی فاز یا تعادل ولتاژ



-

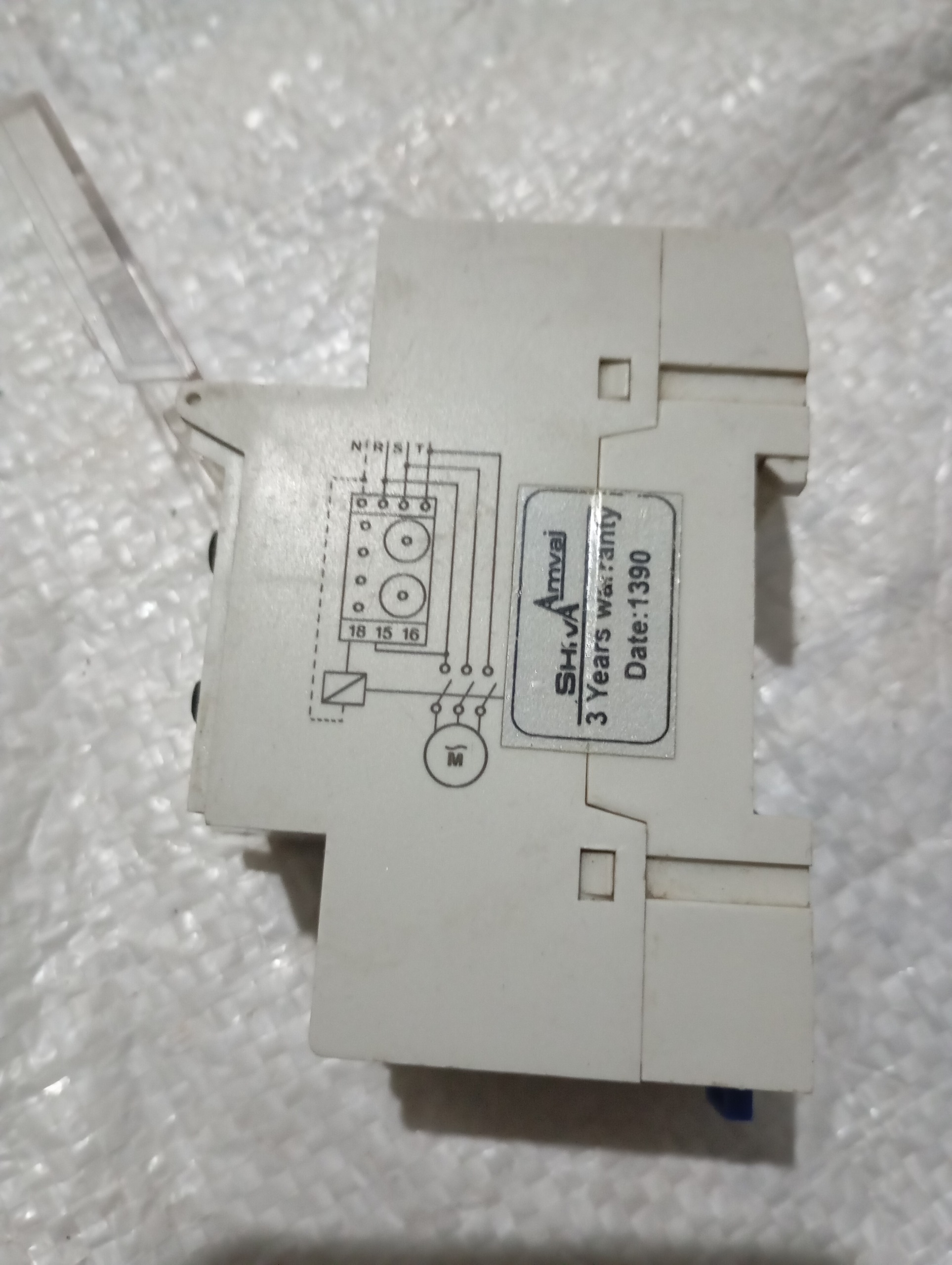

ترمینالهای اتصال

شماره کاربرد

18 کنتاکت رله (NO یا NC)
15 COM رله (مشترک)
16 کنتاکت رله
N, R, S, T ورودی برق سهفاز + نول



-

قیمت حدودی در بازار ایران (دی 1403)

وضعیت قیمت تقریبی

نو (اصلی) 450 تا 620 هزار تومان
دست دوم تمیز 200 تا 320 هزار تومان
