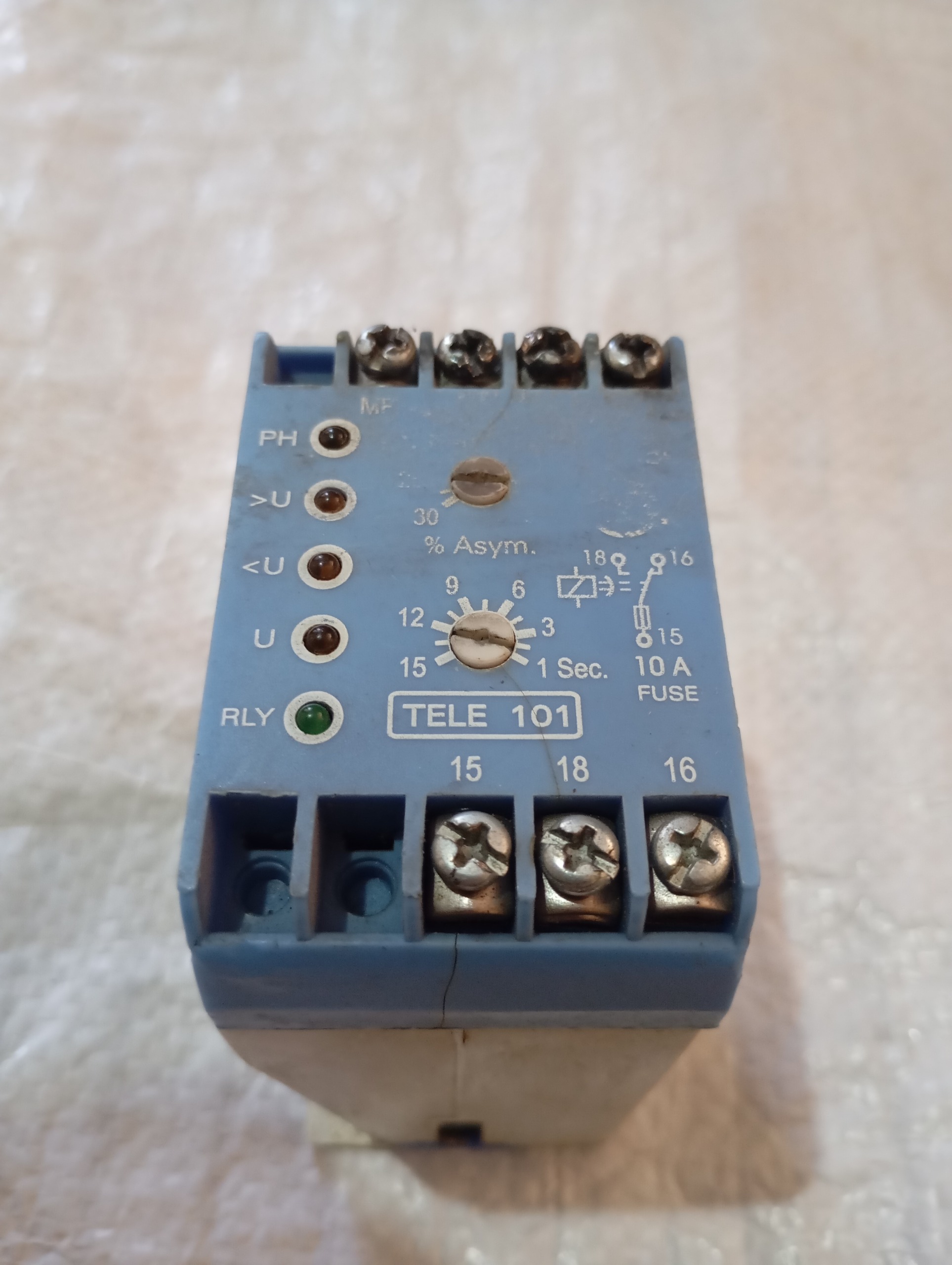

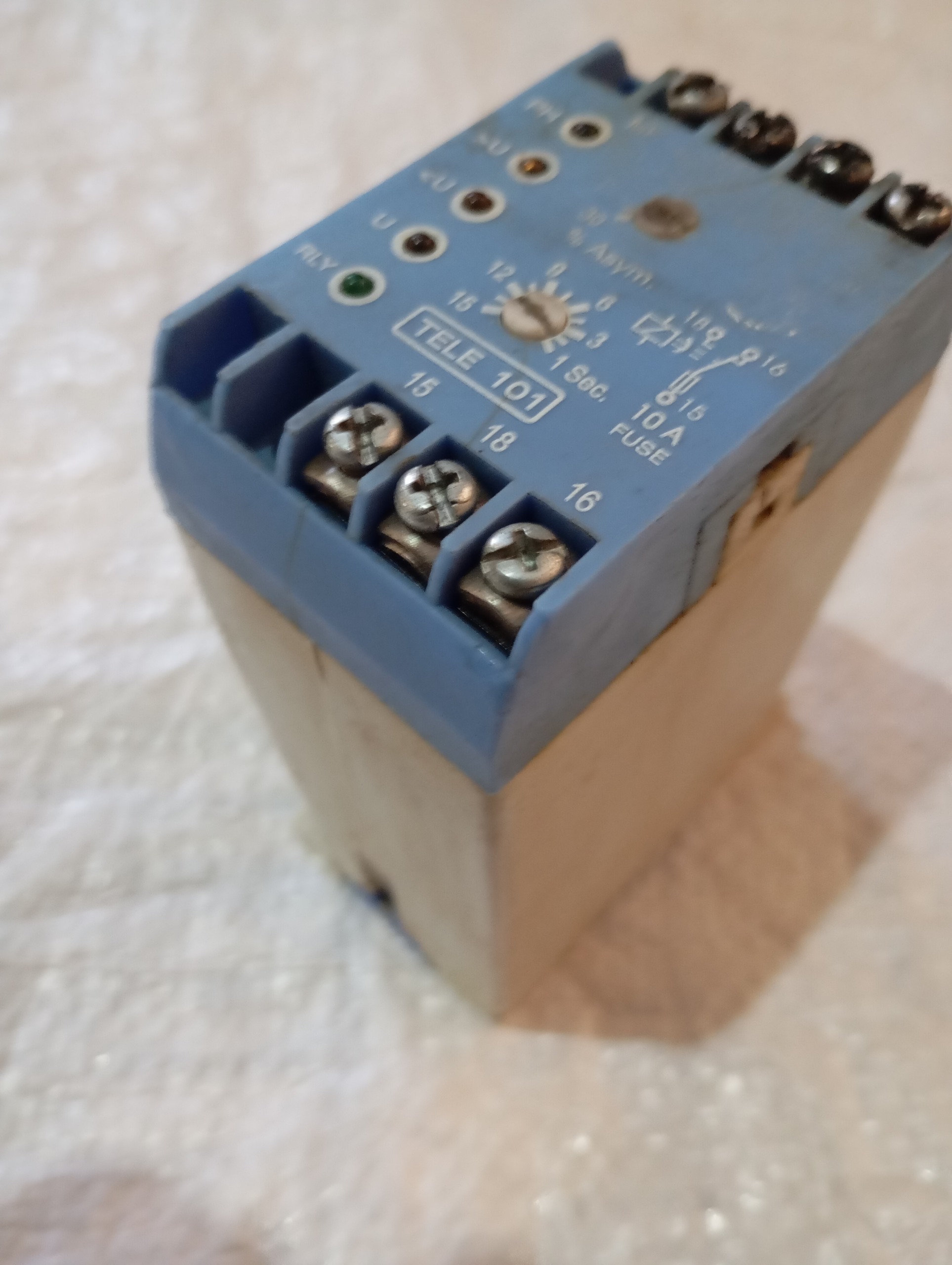

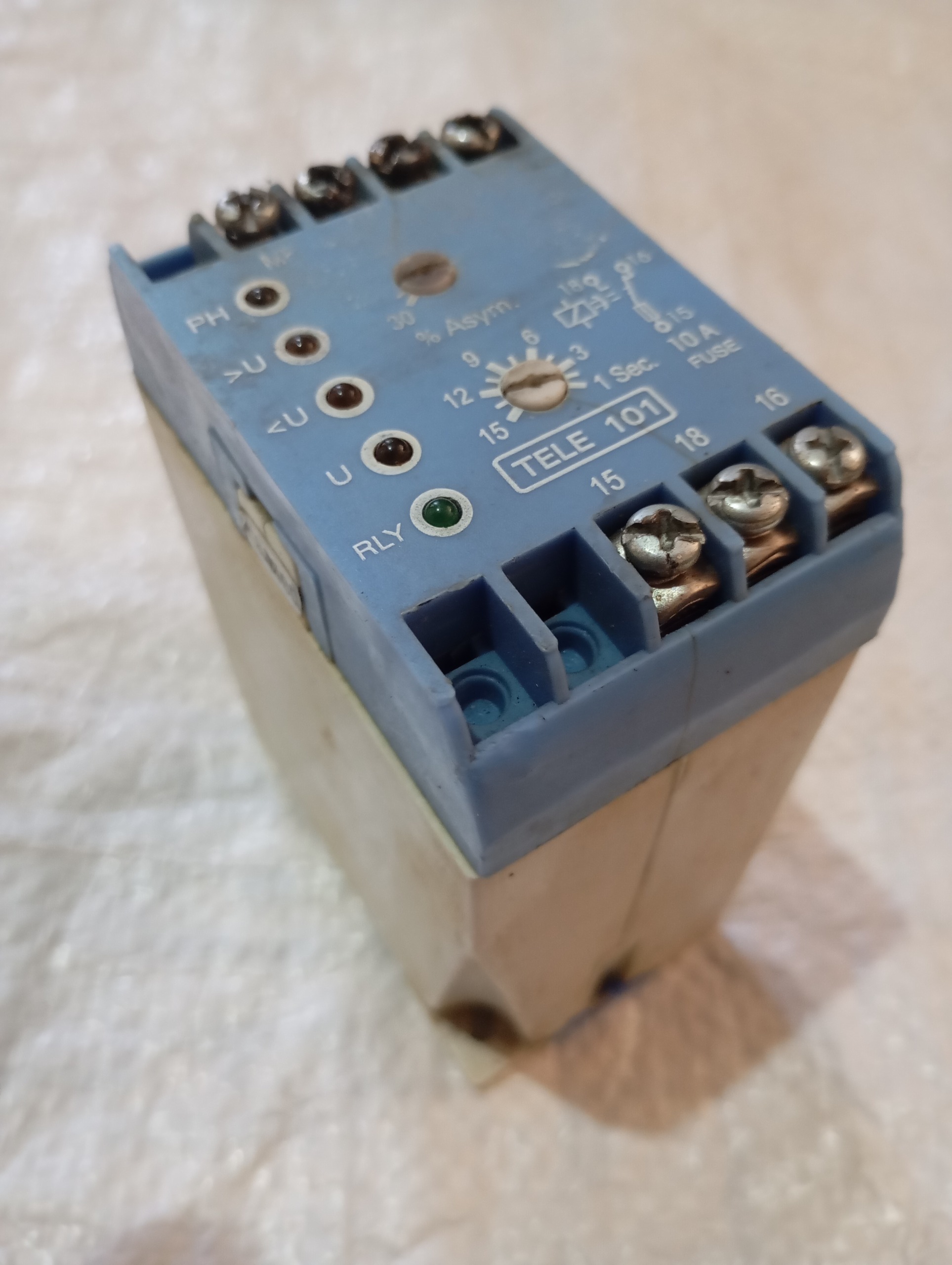

رله کنترل فاز مدل TELE-101

این قطعه یک رله حفاظت سه فاز (Phase Failure & Phase Sequence Relay) مدل TELE 101 است که وظیفهاش محافظت از موتور سه فاز در برابر مشکلات ولتاژ و فاز است.

-

مشخصات فنی دقیق جهت ارائه به مشتری

مشخصه مقدار

نوع دستگاه رله کنترل فاز سه فاز
مدل TELE 101
ولتاژ تغذیه 380 415V AC سه فاز
حفاظتها قطع فاز جابجایی فاز افت ولتاژ افزایش ولتاژ عدم تقارن فاز
آلارمها چراغ PH >U <U MF
خروجی رله ترمینالهای 15 16 18
تاخیر زمانی قابل تنظیم از 1 تا 12 ثانیه
حداکثر جریان خروجی رله 10 آمپر (با فیوز 10A)
نصب روی ریل تابلو برق (DIN Rail)
کاربردها تابلو موتورخانه، چیلر، پمپ، آسانسور، جرثقیل و تجهیزات صنعتی



-

ترمینالهای ورودی و خروجی

ورودی سه فاز (بالا):

شماره توضیح

L1 فاز R
L2 فاز S
L3 فاز T

خروجی رله (پایین):

شماره توضیح

15 COM (مشترک)
18 NO (نرمال باز)
16 NC (نرمال بسته)



-

وظایف LEDهای روی دستگاه:

LED مفهوم

PH وجود ولتاژ سه فاز
>U ولتاژ بیش از حد مجاز
<U افت ولتاژ
MF فاز جابجا یا قطع شده
RLY رله فعال (سیستم سالم است)



-

تنظیم حساسیت عدم تقارن فاز ( درصد Asym):

با پیچ وسط میتوانید حساسیت رله را تنظیم کنید:

برای موتور حساس مقدار کمتر (35 درصد )

برای موتورهای معمولی 1015 درصد

برای مصارف سنگین 30 درصد



-
