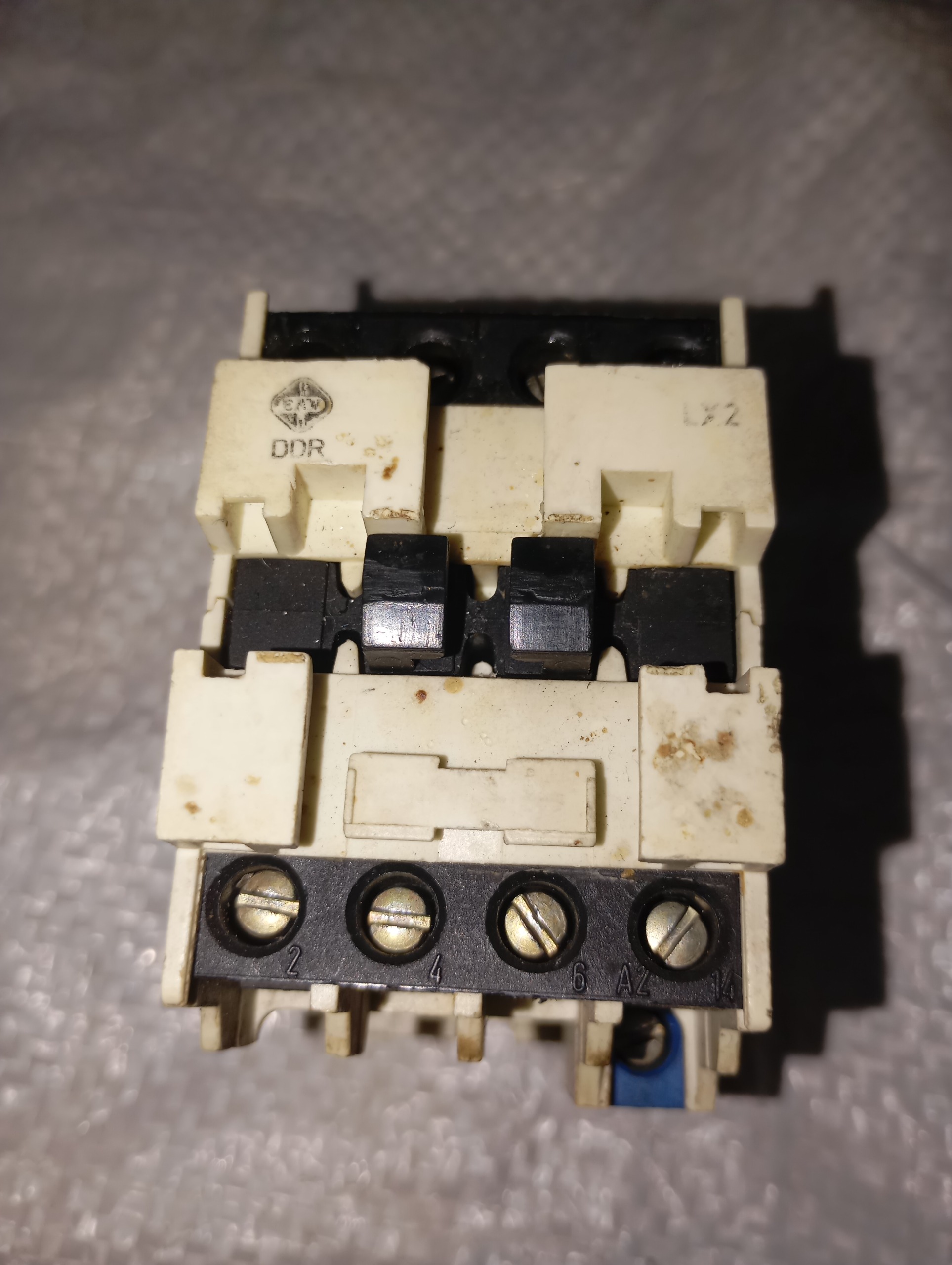

کنتاکتور 18 آمپر آلمانی جنس اصلی

مشخصات فنی دقیق Contactor EAW DDR LX2

مشخصه توضیحات

نوع کنتاکتور سهفاز قدرت (AC Contactor)
برند EAW DDR (آلمان شرقی سابق)
مدل LX2
دسته کاری AC-3 مخصوص موتور سهفاز
فرکانس 50 Hz
ولتاژ کاری مجاز 220V / 380V / 500V / 660V AC
توان قابل تحمل موتور 5.5 11 15 11 kW (بسته به ولتاژ تغذیه)
جریان نامی (Ie) 32 آمپر
استانداردها IEC 158-1 VDE 0660 TGL 28973
بوبین فرمان A1 A2 (ولتاژ باید تست شود)
کنتاکتهای قدرت 3 فاز (ورودی و خروجی کامل)
کنتاکت کمکی دارد قابلیت نصب ماژول کمکی اضافه نیز دارد
محل نصب ریل یا پیچ روی بدنه تابلو
کشور سازنده Germany (DDR)



-

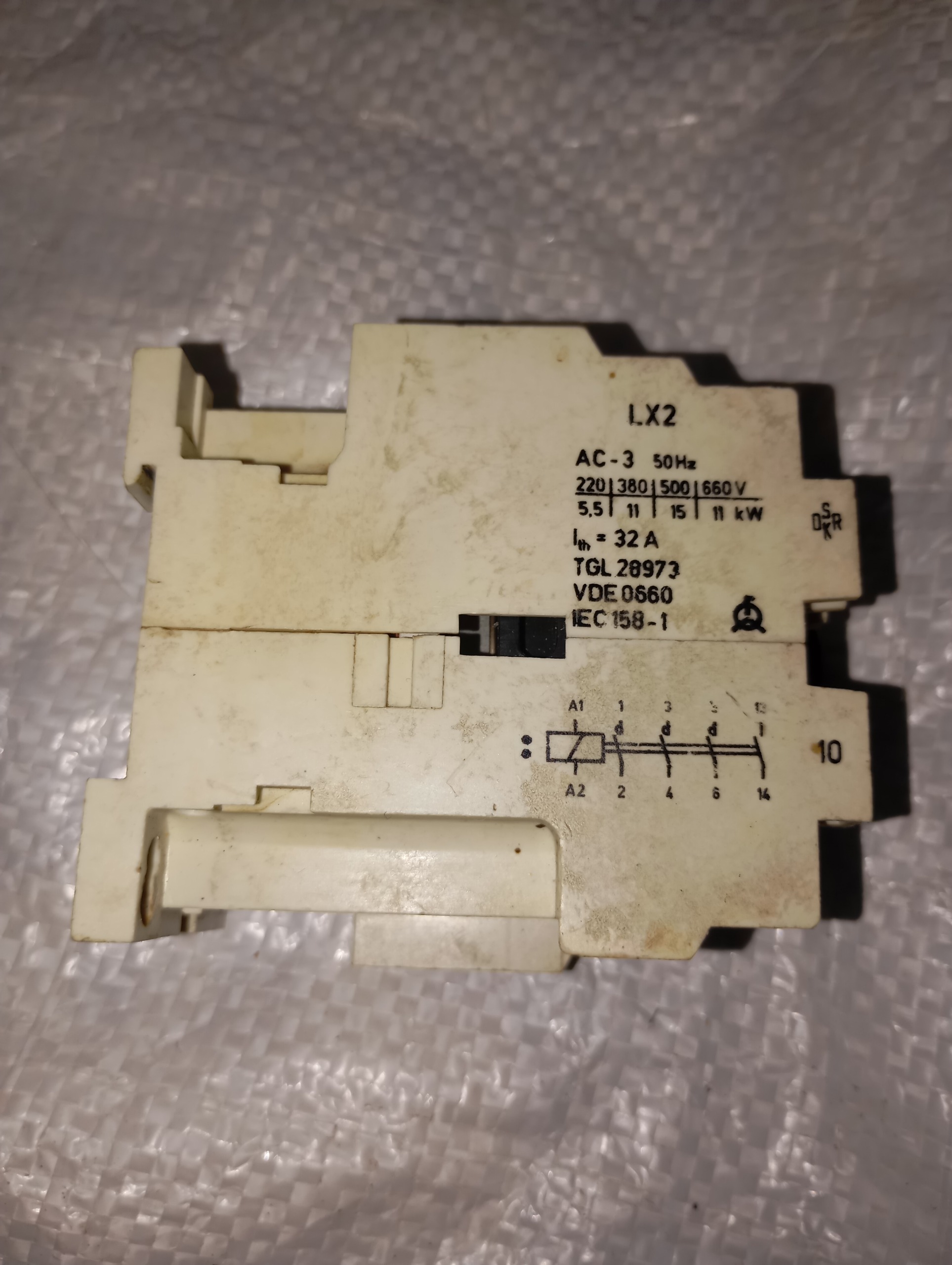

نقشه اتصالات روی بدنه

A1 Coil A2
      |                          |
13 NC/NO Auxiliary 14

ورودی فازها:
L1 1
L2 3
L3 5

خروجی:
T1 2
T2 4
T3 6

-

کاربردها

راهاندازی موتورهای سهفاز صنعتی
پمپ آب فن صنعتی آسانسور جرثقیل هیتر سهفاز
قابلیت استفاده در ستاره/مثلث (Star-Delta)
مناسب کار مداوم و طولانی
