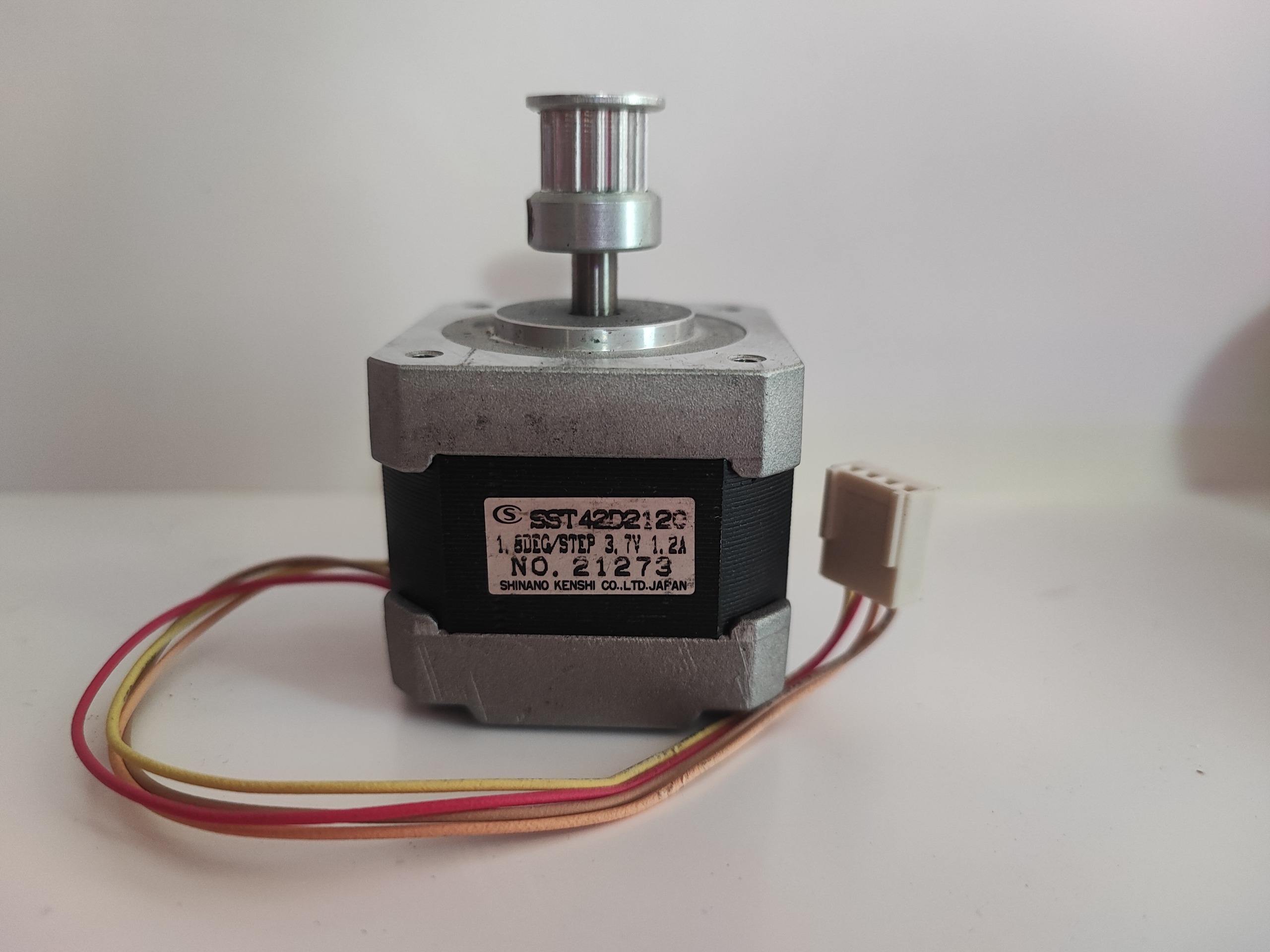

استپر موتورShinano Kenshi ژاپن

برند و مدل: Shinano Kenshi، SST42D212C. این برند یک برند معتبر و قدیمی ژاپنی است.

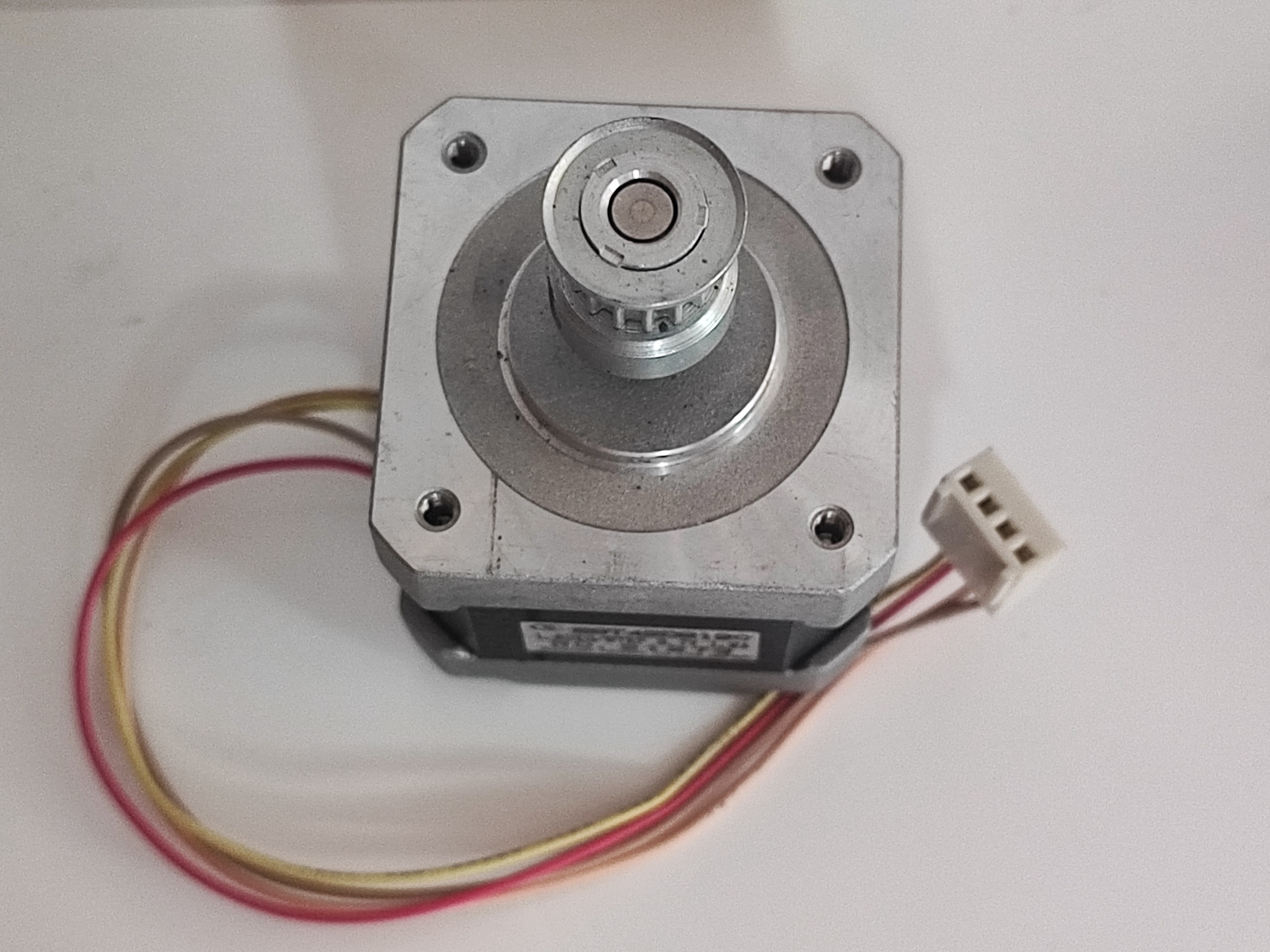

· ساختار: دو فاز (Bipolar) و اندازه فریم 42 میلیمتر در 42 میلیمتر (NEMA 17).

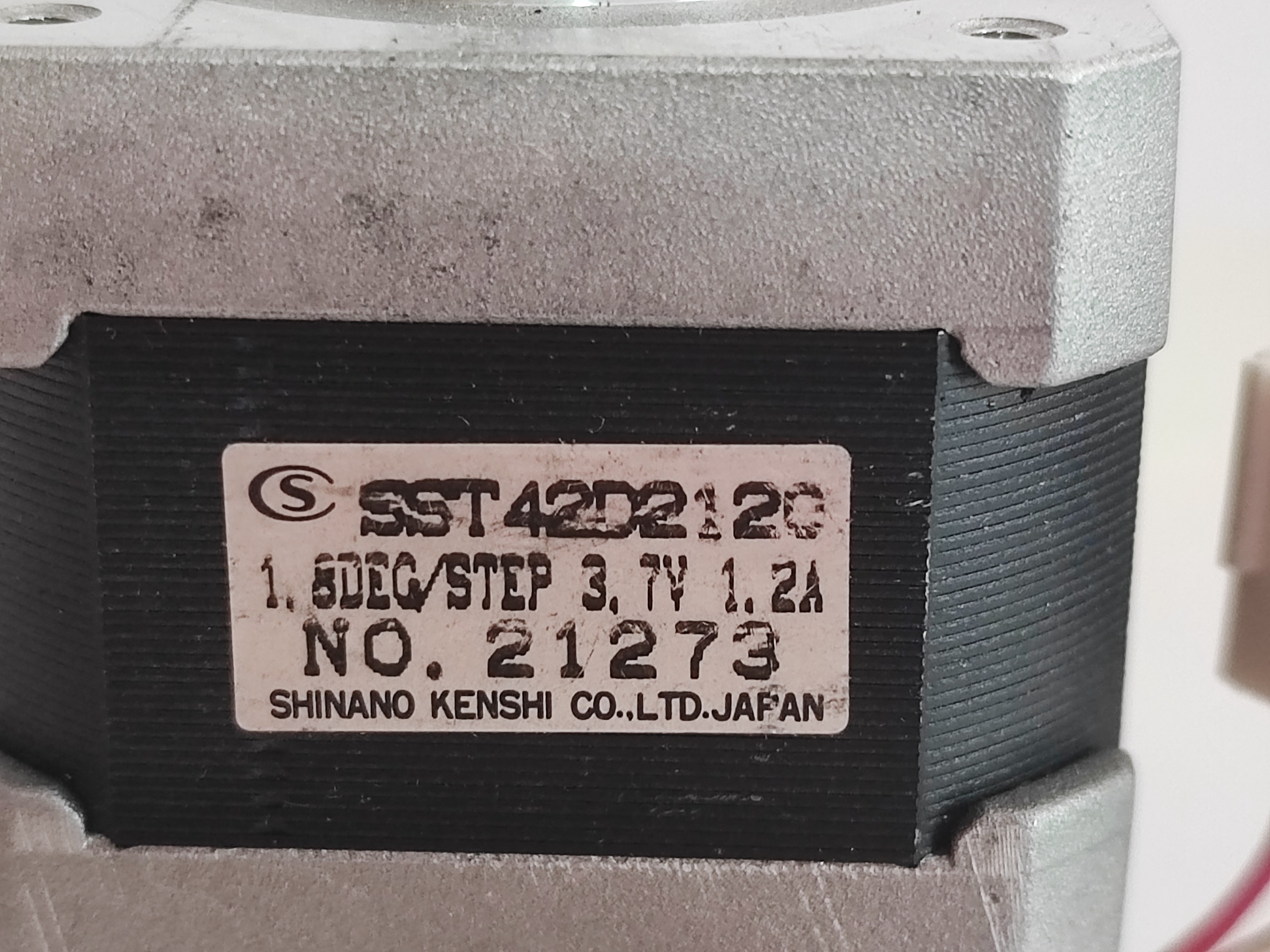

· زوایای گام (Step Angle): مطابق روی برچسب، 1.5 درجه است (معمولاً 1.8 درجه است). این موضوع باعث ایجاد تمایز میشود.
· ولتاژ نامی (Rated Voltage): طبق برچسب، 3.7 ولت است.
· جریان هر فاز (Rated Current): طبق برچسب، 1.2 آمپر است (این موتورها معمولاً در محدوده 0.5 تا 3.5 آمپر کار میکنند).
· مقاومت سیمپیچ (Winding Resistance): با استفاده از قانون اهم، حدود 3.1 اهم محاسبه میشود (R = V / I).
· تعداد سیمها: عمدتاً 4 سیمه (دو فاز) هستند.
· طول شفت و طول بدنه: استاندارد، اما بهتر است با کولیس اندازه بگیرید.
· گشتاور نگهدارنده (Holding Torque): رقمی بین 2.5 تا 4.5 کیلوگرم-سانتیمتر (0.25 تا 0.45 نیوتنمتر) تخمین زده میشود که برای یک NEMA 17 معمول است.
· کاربردها: در دستگاههای CNC، پرینترهای سهبعدی، رباتیک و تجهیزات اتوماسیون صنعتی سبک کاربرد دارد.
