توزیعکننده (Passive Sensor/Actuator Distributor)

توزیعکننده غیرفعال حسگر/عملگر (Passive Sensor/Actuator Distributor) محصول شرکت آلمانی Murrelektronik است.

مشخصات اصلی:

• تولیدکننده: Murrelektronik
• شماره قطعه (Art. No.): 3827241

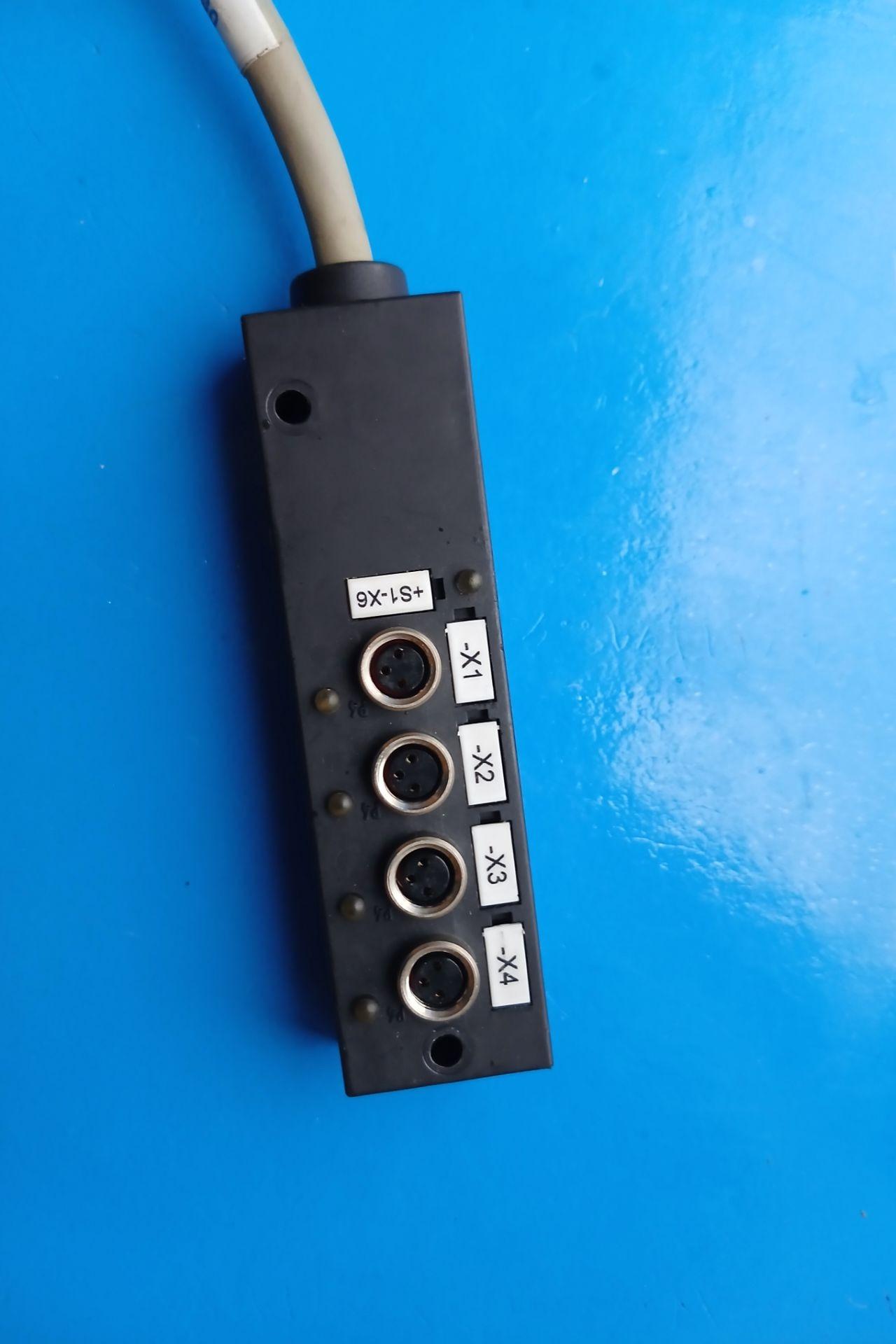

• تعداد پورت: 4 پورت برای اتصال حسگرها یا عملگرها (با برچسبهای X1 تا X4)
• نوع اتصال خروجی (سمت دستگاه): کانکتورهای M8 (به صورت 3 پین طبق نمودار روی بدنه)
• نوع کابل ورودی: کابل چندرشتهای

جزئیات فنی

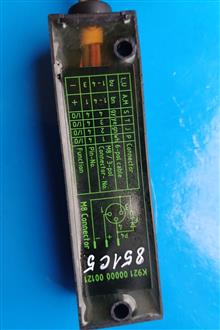

برچسب پشت دستگاه راهنمای بسیار دقیقی برای سیمکشی ارائه میدهد:

1. اتصال M8 (سنسورها):

• پین 1: مثبت تغذیه (+)
• پین 3: منفی تغذیه (-)
• پین 4: سیگنال (I/O)

1. رنگبندی سیمها (کابل اصلی):

• bn (قهوهای): مثبت تغذیه
• bu (آبی): منفی تغذیه
• wh (سفید): سیگنال پورت 1
• gn (سبز): سیگنال پورت 2
• ye (زرد): سیگنال پورت 3
• gy (خاکستری): سیگنال پورت 4
• قیمت اکبند 264 $
