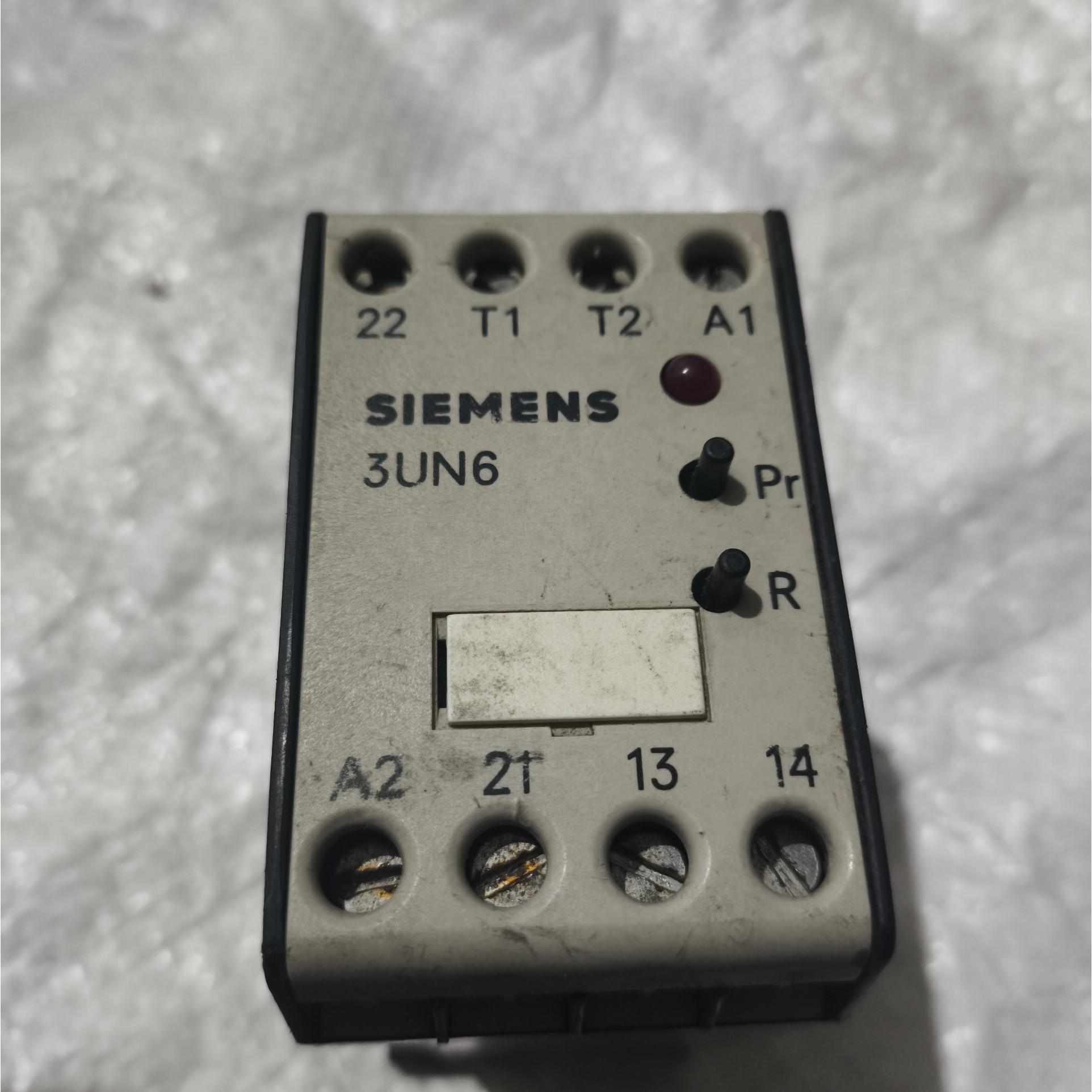

رله حفاظتی SIEMENS 3UN6 004

مشخصات فنی کامل رله SIEMENS 3UN6 004

� مدل و سازنده

مدل: 3UN6 004

سازنده: SIEMENS زیمنس

کشور تولید: Made in Germany ساخت آلمان



-

مشخصات تغذیه (Coil Supply)

ولتاژ تغذیه سیمپیچ: Uc = 220V AC

فرکانس کاری: 50/60Hz



-

مشخصات کنتاکتها (Contact Ratings)

بر اساس استاندارد VDE و IEC:

AC-11 (فرمان)

1.5A / 220V AC

0.3A / 300V AC

حداکثر جریان کل:

4A Max

مطابق استاندارد:

IEC 34-11-1A

VDE 0660



-

کنتاکتهای خروجی رله

کنتاکت NO (باز): 13 14

کنتاکت NC (بسته): 21 22

در هنگام Trip:

1314 وصل میشود (NO بسته)

2122 قطع میشود (NC باز)



-

ورودی پایش / حسگر (Monitoring Circuit)

T1 T2
این مسیر برای کنترل سلامت مدار استفاده میشود
(مثل کنترل چسبیدن کنتاکتور، قطع مسیر فرمان، پایش جریان یا ولتاژ بسته به کاربرد).

حداکثر مقاومت مجاز حلقه:

max 100 Ω
(از روی سمبل روی پلاک)



-

چراغ نشانگر (LED)

قرمز

در زمان Trip روشن میشود.



-

دکمههای روی دستگاه

Pr (Test/Trip): تست دستی تریپ

R (Reset): ریست بعد از رفع خطا



-

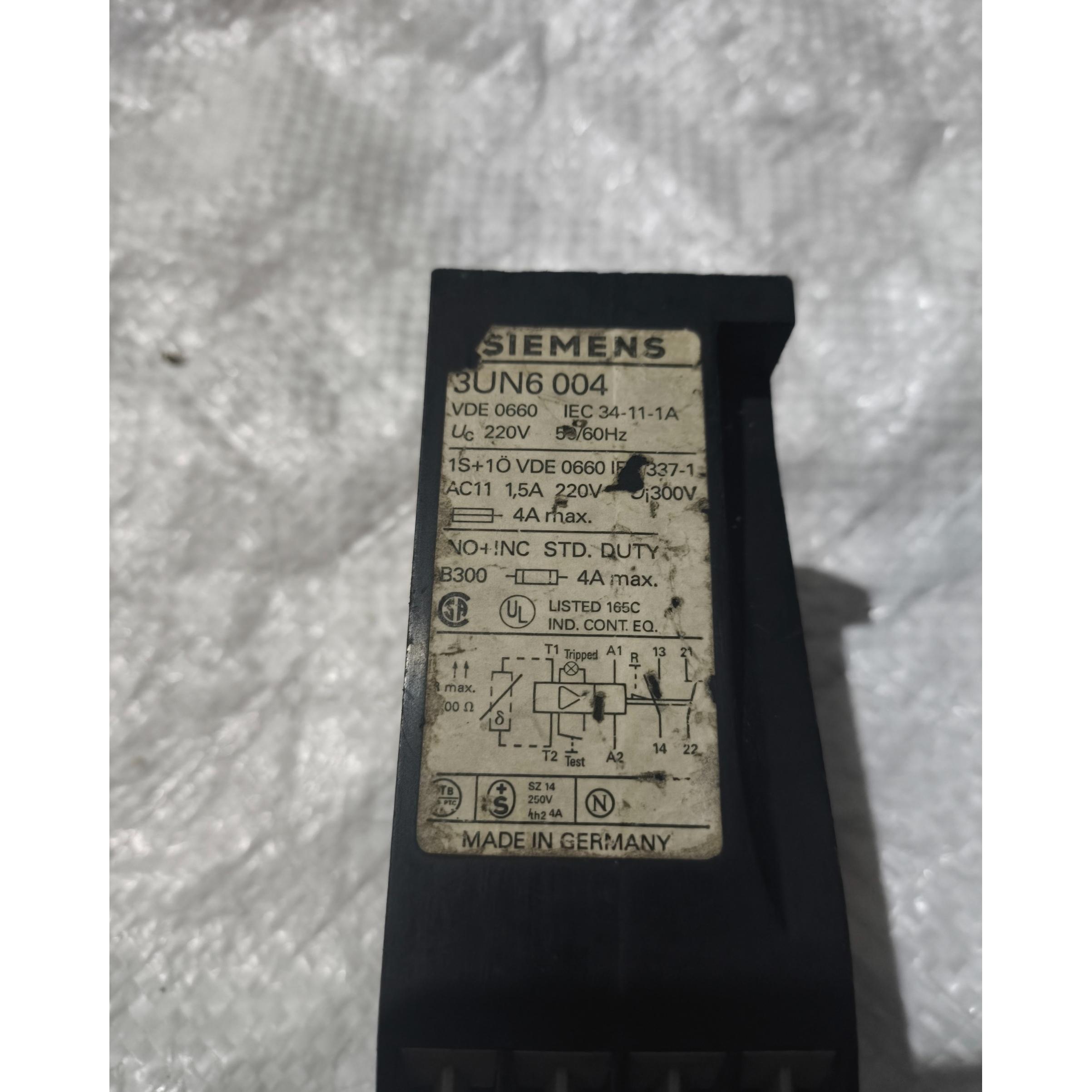

نقشه داخلی (طبق دیاگرام حک شده روی بدنه)

روی دستگاه یک دیاگرام وجود دارد که نشان میدهد:

مدار بین T1T2 در صورت قطع رله تریپ میکند

کنتاکتها تغییر وضعیت میدهند

سیمپیچ A1A2 تغذیهکننده اصلی رله است



-

استانداردها و تأییدیهها

UL Listed 165C

CSA

VDE

IND. CONT. EQ. (Industrial Control Equipment)

کلاس: B300



-

� کاربردهای معمول رله 3UN6

این رله برای حفاظت در مدارهای فرمان استفاده میشود:

تشخیص چسبیدن کنتاکتور

حفاظت در برابر قطع مسیر فرمان

قطع اضطراری بهواسطه خطای مدار

اعلام خرابی قبل از آسیب به کنتاکتور یا سیستم

پایش سیمپیچ کنتاکتور
