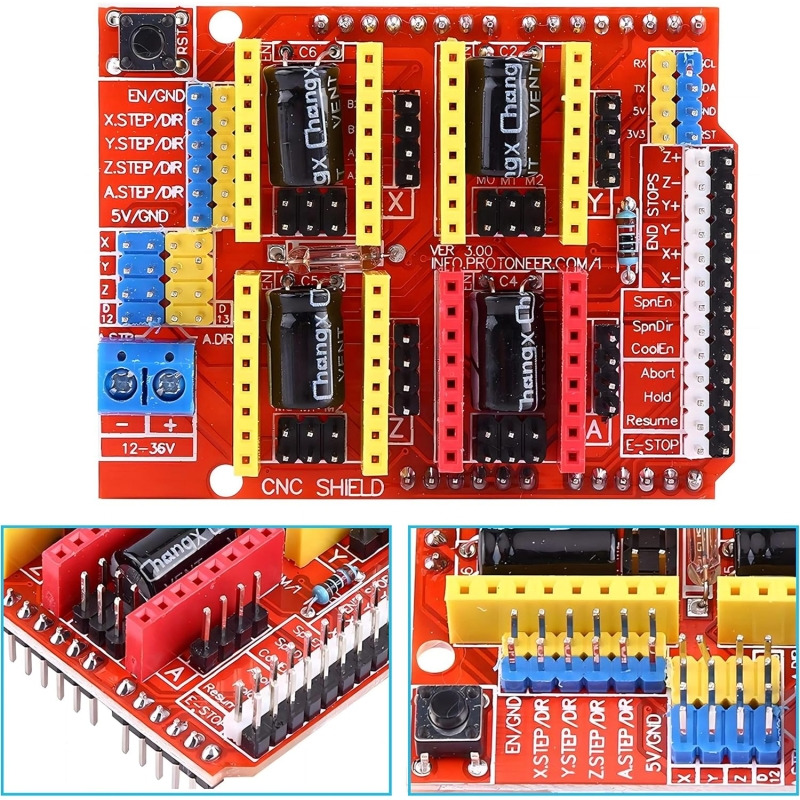

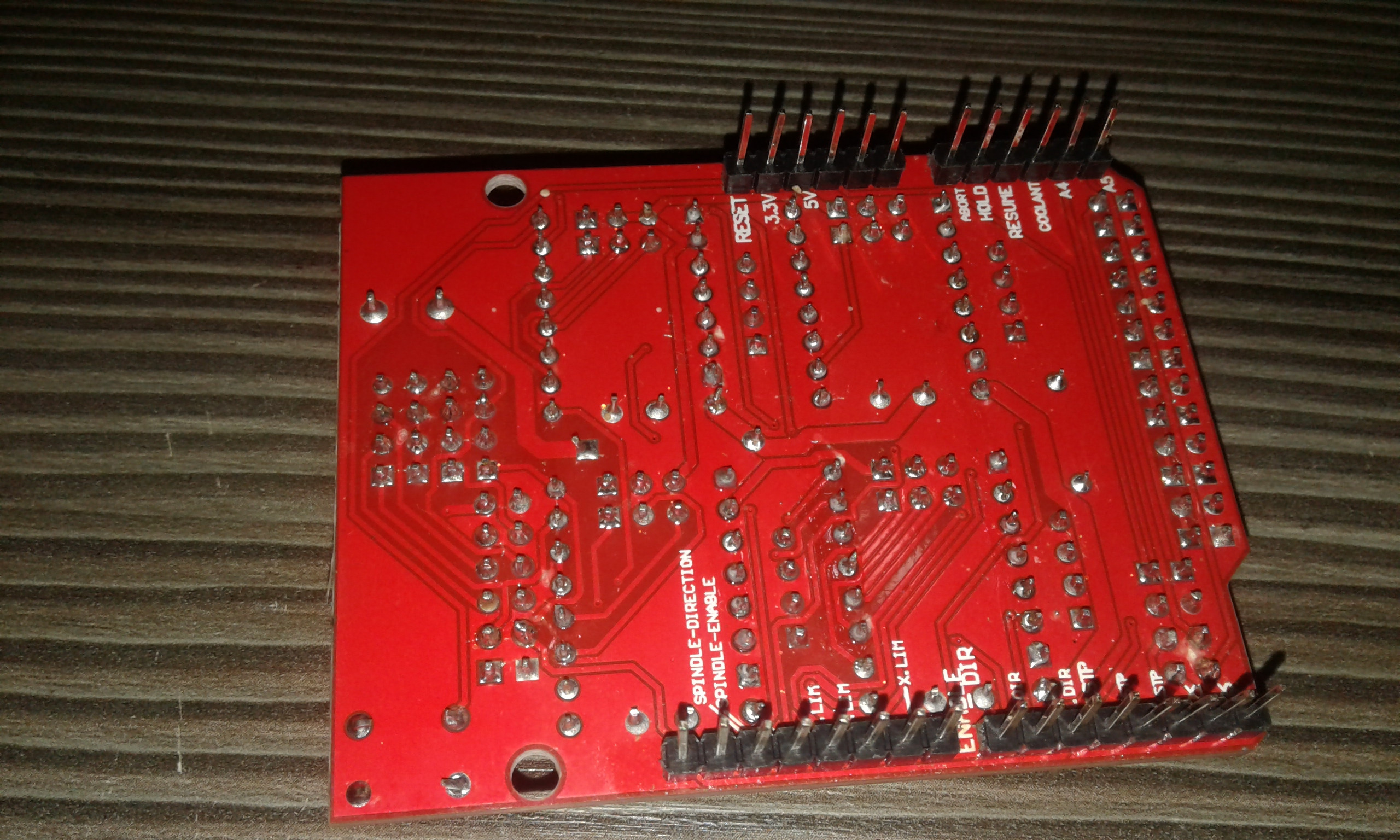

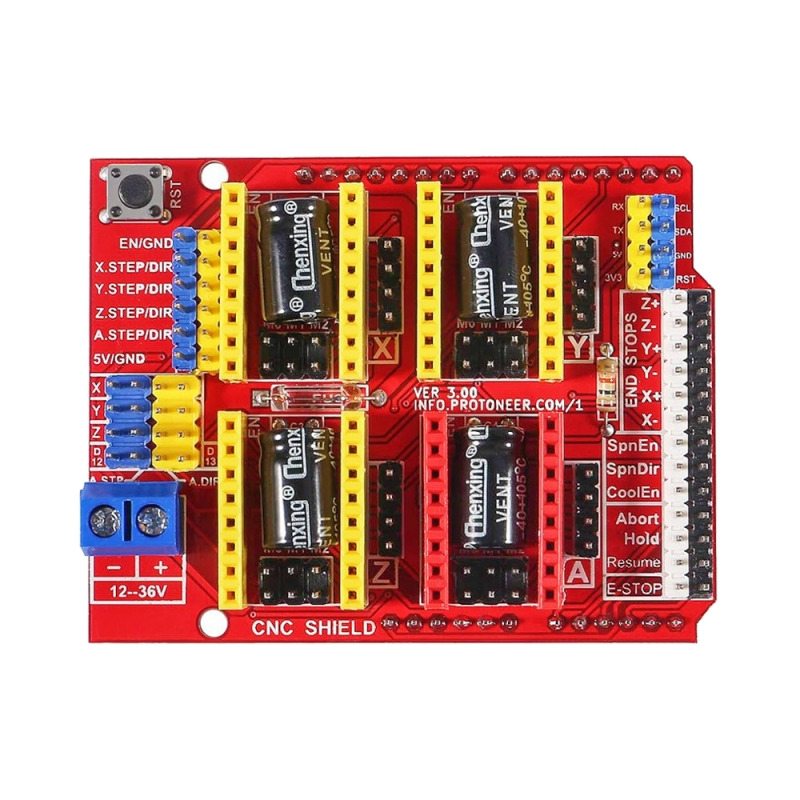

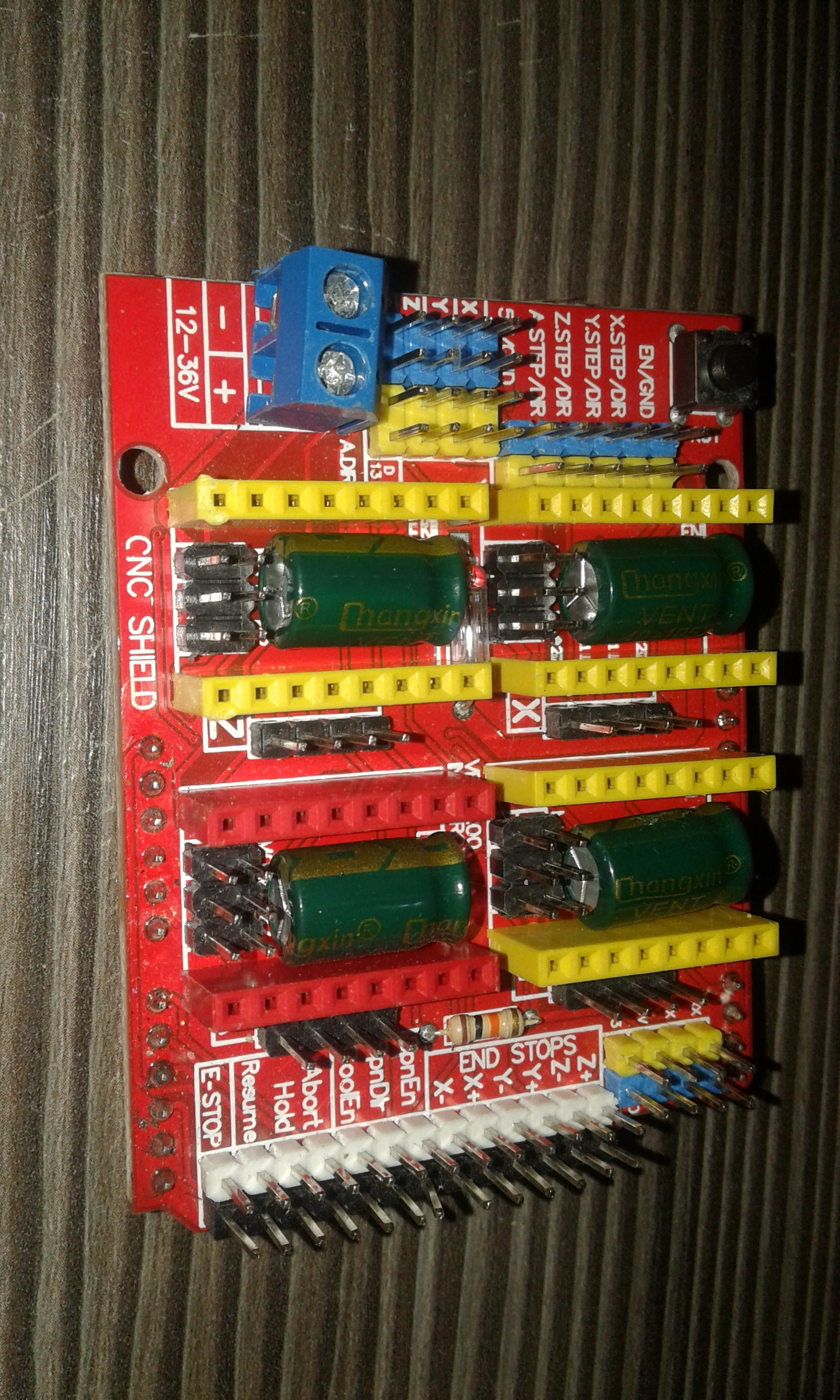

شیلد درایور CNC ورژن 3

شیلد CNC ورژن 3 یک برد توسعه کاربردی برای Arduino UNO است که به منظور کنترل ماشینهای CNC، لیزر، پرینتر سهبعدی و سیستمهای حرکتی چندمحوره طراحی شده است. این شیلد بهصورت مستقیم روی برد آردوینو نصب میشود و با فریمور متنباز GRBL 0.8c سازگار است، بهگونهای که دستورات G-code را به سیگنالهای STEP و DIR برای استپرموتورها تبدیل میکند. برد از 4 محور X، Y، Z و A پشتیبانی میکند که محور A میتواند بهصورت مستقل یا بهعنوان محور تکرارشونده یکی از محورهای اصلی استفاده شود. این شیلد از ماژولهای درایور استپر نوع Pololu مانند A4988 و DRV8825 پشتیبانی میکند و امکان تنظیم میکرواستپ از طریق جامپرهای روی برد فراهم شده است. وجود ورودیهای End Stop برای هر محور، خروجی کنترل اسپیندل، فعالسازی کولانت و ترمینال تغذیه 12 تا 36V DC آن را به یک گزینه مناسب برای پروژههای نیمهصنعتی و آموزشی تبدیل کرده است. طراحی فشرده، کانکتورهای 4 پین برای اتصال مستقیم استپرموتور و قابلیت توسعه آسان از ویژگیهای مهم این شیلد محسوب میشوند

• نسخه: CNC Shield V3
• سازگار با: Arduino UNO
• فریمور سازگار: GRBL 0.8c
• تعداد محورها: 4 محور (X, Y, Z, A)
• ولتاژ کاری: 12 تا 36V DC
• درایورهای سازگار: A4988, DRV8825
• پشتیبانی از میکرو استپ: از طریق جامپر تنظیم میشود
• تعداد ورودی End Stop: 6 عدد (2 عدد برای هر محور)
• خروجی Spindle Enable: دارد
• خروجی Spindle Direction: دارد
• خروجی Coolant Enable: دارد
• نوع استپرموتور قابل پشتیبانی: دوقطبی 4 سیمه
• نوع اتصال موتور: کانکتور 4 پین یا لحیم مستقیم

این شیلد امکان کنترل دقیق حرکتی در پروژههای مبتنی بر G-code را فراهم میکند و برای کاربرانی که قصد ساخت یا ارتقاء سیستمهای CNC رومیزی دارند یک راهکار اقتصادی و منعطف محسوب میشود. پشتیبانی از درایورهای متداول بازار باعث دسترسی آسان به قطعات یدکی و تنظیم جریان و میکرواستپ متناسب با نیاز پروژه میشود.

• ساخت دستگاه CNC رومیزی
• راهاندازی دستگاه حکاکی لیزری
• پروژههای پرینتر سهبعدی مبتنی بر GRBL
• کنترل استپرموتورهای چندمحوره
• ساخت رباتهای صنعتی کوچک
• سیستمهای حرکتی دقیق آزمایشگاهی
• پروژههای DIY ماشین ابزار
• اتوماسیون حرکتی سبک
• ماشینهای برش چوب یا PCB
