هدر برد AT91SAM7S64

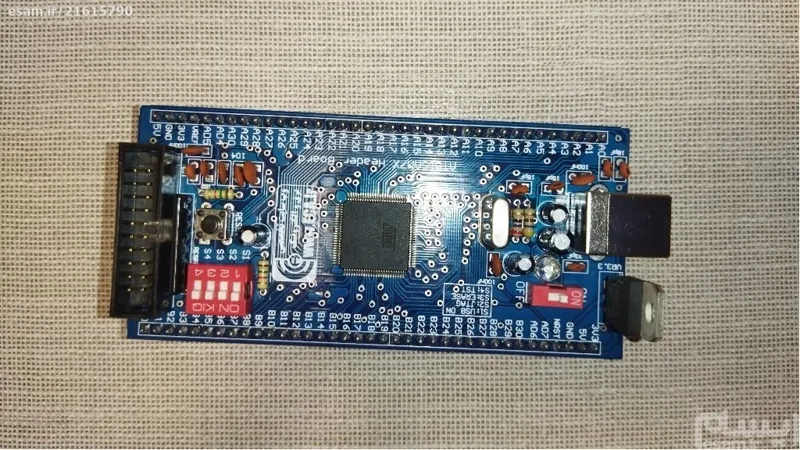

هدربرد (برد راه انداز) میکروکنترلرهای ARM7 با امکانات اولیه جهت کار با میکروکنترلرهای AT91SAM7X256 شرکت اتمل. با توجه به 100 پایه بودن میکرو، دو ردیف پین هدر در اطراف برد قرار گرفته که بر روی 2 بردبرد چسبیده به هم قابل قرارگیری است. از دیگر مزایای این برد راه انداز، تأمین ولتاژ مورد نیاز میکرو از طریق پورت USB به همراه کلید قطع وصل می باشد . پورت USB علاوه بر تأمین ولتاژ مورد نیاز میکرو ، ارتباط SAMBA جهت پروگرامر کردن میکرو و ارتباط با ماژول USB میکرو را نیز مهیا ساخته است . جهت پروگرام کردن این میکرو می توانید از 2 طریق ارتباط SAM-BA (از طریق پورتUSB ) و یا پورت JTAG اقدام نمایید.



خلاصه مشخصات برد راه انداز AT91SAM7X256

• حداقل مدار جهت راه اندازی میکروکنترولر AT91SAM7X256
• دارای خروجی تمام پایه های ورودی خروجی به ترتیب شمارشی
• دارای خروجی تمام پایه های ADC و VrefADC
• امکان نصب مستقیم برد بر روی بردبرد
• دارای خروجی ولتاژهای 3.3 و 5 ولت
• دارای کلید قطع و وصل تغذیه
• امکان فعال و غیر فعال کردن پورت های USBو JTAG
• امکان استفاده از پروگرامر SAM-BA
• دارای پورت JTAG
• دارای کلید ریست
• امکان کنترل پایه های JTAGSELT ,TST و ERASE با استفاده از دیپ سوئیچ
• دارای 12 ماه گارانتی تعویض

گارانتی دستگاه شامل کارکرد اصلی مدار می باشد. میکروکنترلر موجود بر روی برد تست شده و نرم افزار تست بر روی آنها ریخته شده و آماده کارکرد می باشد، لذا گارانتی شامل استفاده ناصحیح از میکرو توسط کاربر نمی باشد.
