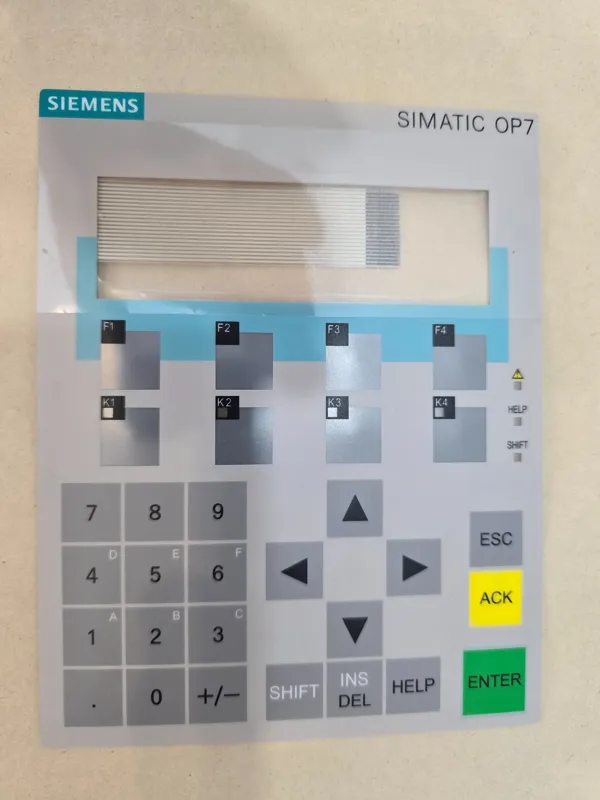

صفحه کیبورد 6AV3607-1JC00-0AX1 OP7 keypad

صفحه کلید 6AV3607-1JC00-0AX1 Siemens OP7 Membrane Keypad

صفحه کلید 6AV3607-1JC00-0AX1 یک کیپد ممبران (Membrane Keyboard) مخصوص پنلهای اپراتوری Siemens SIMATIC OP7 است. این صفحهکلید برای ورود فرمانهای کاربر، تنظیم پارامترها و کنترل فرآیندهای صنعتی استفاده میشود. پنل OP7 دارای نمایشگر LCD چهار خطی 20 کاراکتر و کلیدهای عملکردی، سیستمی و عددی میباشد. (Image Proxy)

مشخصات:

نوع قطعه: صفحه کلید غشایی (Membrane Keypad)

سازگار با: Siemens SIMATIC OP7 / OP7-PP

نوع کلید: کلیدهای فشاری ممبران

کاربرد: تعمیر و تعویض صفحه کلید معیوب پنل HMI صنعتی ()

پین اوت:
این قطعه دارای کانکتور فلت چند پین بوده و شامل خطوط ماتریسی ردیف و ستون کلیدها میباشد. پینآوت دقیق بسته به نسخه پنل OP7 متفاوت است و از طریق شماتیک پنل مشخص میشود.

کارکرد در مدار:
با فشردن هر کلید، یک مسیر از ماتریس کلیدها وصل شده و برد کنترل HMI فرمان کاربر را تشخیص میدهد. از این طریق ورود اطلاعات، تغییر تنظیمات و اجرای فرمانهای کنترلی انجام میشود.

علائم خرابی در مدار:

عمل نکردن بعضی کلیدها یا تمام کلیدها

نیاز به فشار زیاد برای عملکرد کلید

عملکرد تصادفی یا ارسال فرمان اشتباه

قطع شدن مسیرهای داخلی صفحه کلید

عدم پاسخ HMI به فرمانهای کاربر
