USB DVB-T (SDR) RTL-SDR دانگل

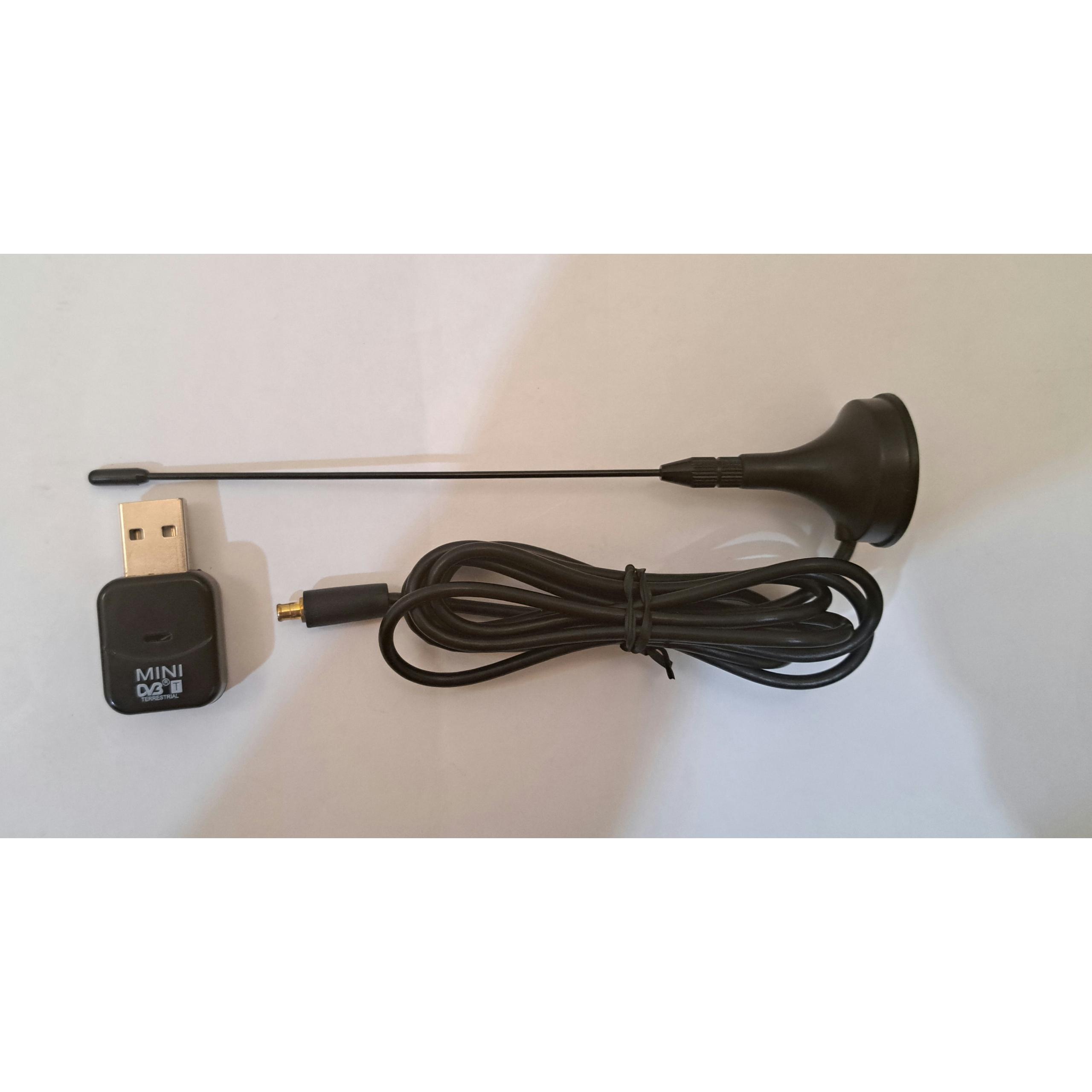

دانگل RTL-SDR مدل RTL2832U با تیونر FC0013

شناسه سختافزاری (Hardware ID): USB\VID_0BDA&PID_2838

OTG استفاده شده داخل عکس جزء کالا نیست واسه تست استفاده شده خواستید میتونید جداگانه از فروشگاه خرید کنید


الزامات راه اندازی رادیوی نرم افزار محور (SDR)

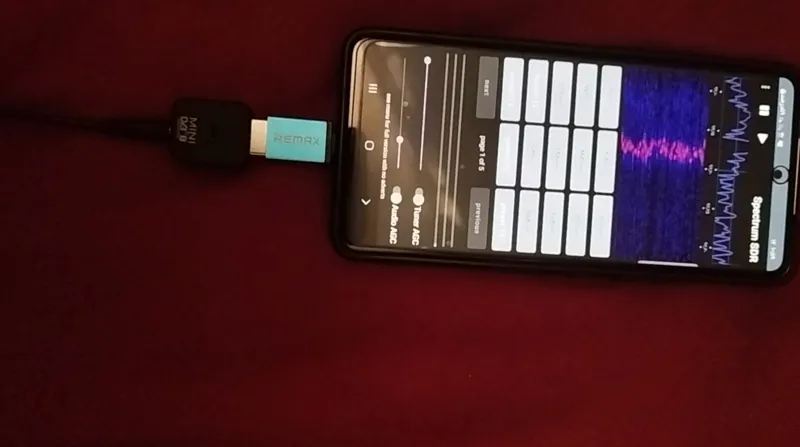

تلفن هوشمند آندروید ترجیحا با نسخه 5 یا آداپتور USB OTG

Android بالاتر

RTL-SDR (DVB-T / DVB-T2( دانگل

دانلود برنامه ها درایور RTL-SDR موجود) در پلی استور و برنامه SDRTouch موجود در پلی استور                                            با گیرندههای RTL 2832U مربوط به رادیو نرم افزار، امکان دریافت شبکه های رادیو و تلویزیون دیجیتال هم وجود داره. برای دریافت اون کافیه که از نرم افزارهای پخش سایر گیرنده های دیجیتال کامپیوتر مثل Arc Soft Total Media یا BlazeVideo HDTV
راهنمای کامل راهاندازی دانگل RTL-SDR برای دریافت تلویزیون دیجیتال و سیگنالهای رادیویی روی کامپیوتر

مقدمه

دانگلهای RTL-SDR ابزارهایی ارزانقیمت و قدرتمند هستند که هم میتونن بهعنوان گیرندهی تلویزیون دیجیتال (DVB-T) استفاده بشن و هم بهعنوان گیرنده رادیوی نرمافزاری (SDR) برای دریافت انواع سیگنالهای رادیویی. در این مقاله، نحوه نصب و استفاده از هر دو کاربرد این دانگلها روی ویندوز آموزش داده میشه.

بخش اول استفاده از دانگل به عنوان گیرنده تلویزیون دیجیتال (DVB-T)

مراحل:

1. اتصال دانگل به پورت USB


2. نصب درایور مخصوص DVB-T:

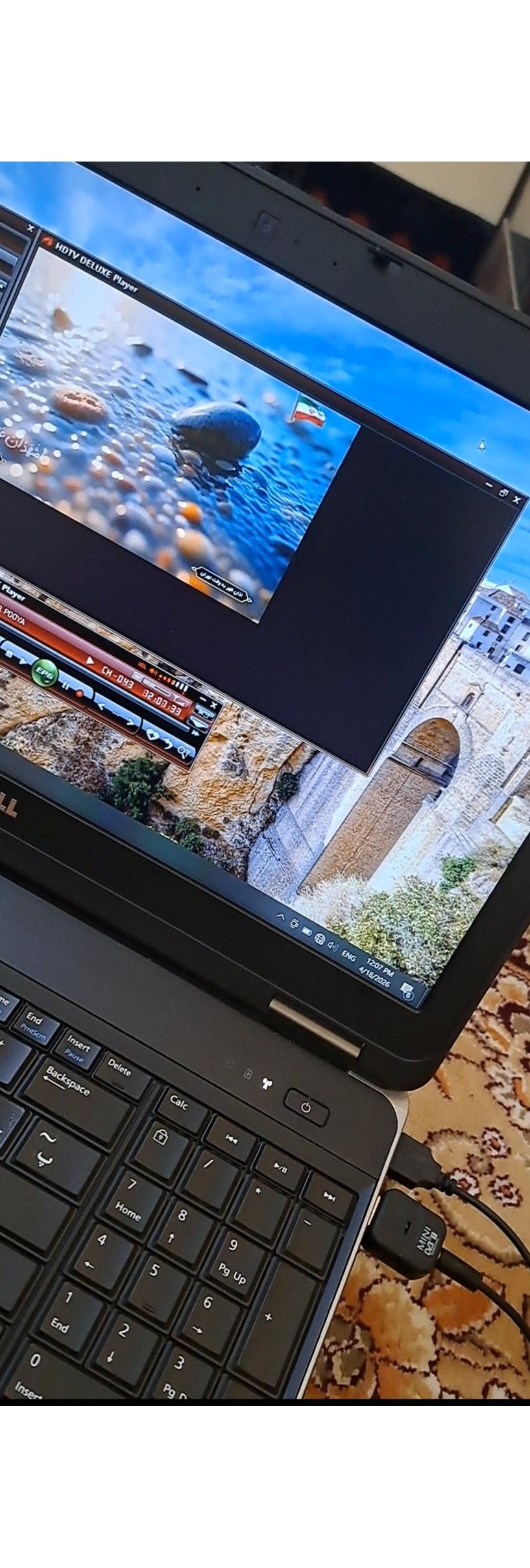

3. نصب نرمافزار پخش تلویزیون دیجیتال:

ArcSoft TotalMedia یا BlazeVideo HDTV Player رو نصب کن.

کانالیابی انجام بده و از دیدن کانالهای دیجیتال داخلی لذت ببر.



نرم افزار شماره سریال میخواد که توی خود فایل فشرده هستش

بخش دوم استفاده از دانگل به عنوان گیرنده SDR

برای شروع ابتدا فایل زیر را دانلود کن( نرم افزار SDRsharp و Zadig)



پس از خارج کردن فایل ها از حالت فشرده

در فولدر مورد نظر فایلی به نام Zadig وجود دارد، دانگل را به دستگاه متصل کرده و Zadig را باز کنید

دقت داشته باشید اگر از موس بیسیم استفاده می کنید موقتا آن را از دستگاه جدا کرده و پس از انجام کار دوباره می توانید از آن استفاده کنید))
داخل سربرگ Options گزینه List all devices رو تیک بزنید پس از نمایش تمام دستگاه های موجود گزینه RTL2832U را انتخاب کنید و نوع درایور مورد نظر را روی Winusb قرار داده و درایور را نصب کنید.
نکته: ممکن است به جای RTL2832U گزینه های  Bulk in interface 0 ، Bulk in interface 1 و یا RTL2838 نمایش داده  شود...شما برای هر سه عملیات بالا را انجام دهید

برنامه zadig برای نصب درایور هست . مراقب باشید و به هیچ عنوان سعی نکنید درایوری غیر از چیزی که گفتیم رو تغییر بدید. اگر درایور موس یا کیبورد رو عوض کنید ممکنه دیگه قابل برگشت نباشه پس مراقب باشید.

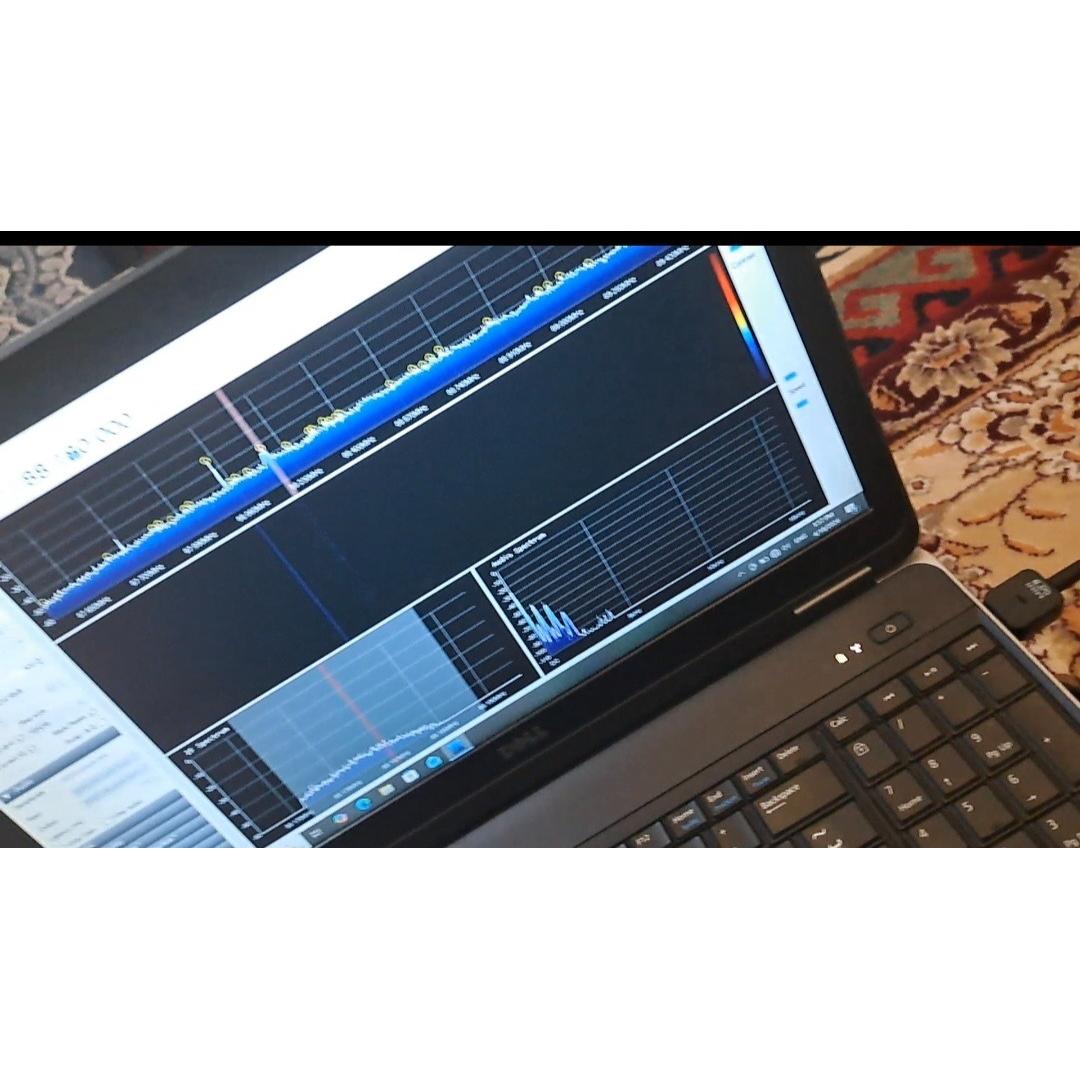

نصب درایور به اتمام رسید حالا می توانید نرم افزار SDRsharp را باز کنید و در قسمت بالا سمت چپ Source را (RTL-SDR (USB انتخاب کرده روی علامت Play کلیک کنید تا نرم افزار شروع به دریافت سیگنال کند.
در قسمت تنظیمات هر سه تیک Offset Tuning , RTL AGC , Tuner AGC را بزنید

فرکانس مورد نظر خود را تنظیم کرده و لذت ببرید

نکات مهم:

برای استفاده همزمان از SDR و DVB-T باید درایور مربوطه رو جابهجا کنی. یعنی نمیتونی هردو رو با یه درایور اجرا کنی.

اگر درایور Zadig رو نصب کنی، عملکرد تلویزیون دیجیتال از کار میافته (و برعکس)

وقتی در برنامه Zadig یک دستگاه خاص (مثل RTL-SDR) را بهعنوان هدف انتخاب میکنید، Zadig درایور مربوط به آن دستگاه را نصب میکند. اما اگر شما دستگاه اشتباهی را انتخاب کنید (مثلاً موس)، این تغییر ممکن است باعث شود که موس دیگر به درستی کار نکند، چون درایور مناسب آن نصب نشده است.

یه نکتهی حرفهای:

اگر شک داری کدوم دستگاه دانگله، قبل از وصل کردنش به Zadig نگاه کن. بعد دانگل رو وصل کن و ببین کدوم گزینه جدید تو لیست اضافه میشه اون معمولاً همون RTL-SDR هست.

چطور بین این دو جابجا کنیم؟

حالت 1: استفاده از Zadig برای نصب درایور SDR

1. دانگل رو وصل کن.


2. Zadig رو باز کن، گزینه List All Devices رو فعال کن.


3. از لیست، دستگاه RTL2832U یا Bulk-In Interface 0 رو انتخاب کن.


4. درایور رو به WinUSB تغییر بده (دکمه Replace Driver).


5. حالا میتونی از برنامههایی مثل SDR# استفاده کنی.



حالت 2: بازگشت به درایور DVB-T برای تلویزیون دیجیتال

1. برو به Device Manager ویندوز.


2. دستگاه RTL2832U رو پیدا کن (ممکنه به اسم USB Devices یا Universal Serial Bus Devices باشه).


3. روش راستکلیک کن > Update Driver.


4. گزینه "Browse my computer for drivers" رو بزن.


5. بعدش گزینه "Let me pick from a list..." رو بزن.


6. حالا از لیست درایورهای موجود، درایور قبلی DVB-T (مثلاً Realtek یا OEM) رو انتخاب کن.


7. سیستم درایور رو برمیگردونه و دوباره BlazeTV یا ProgDVB و امثال اینا کار میکنن.

برای جلوگیری از اشتباه، این نکات رو همیشه رعایت کن:

1. قبل از اجرای Zadig، همه دستگاههای غیرضروری (مثل فلش، پرینتر، دسته بازی) رو از USB جدا کن.


2. فقط دانگل RTL-SDR رو وصل کن و بعد Zadig رو باز کن.


3. بعد از فعال کردن "List All Devices"، دنبال اسامیای مثل اینها بگرد:

Bulk-In, Interface (Interface 0)

RTL2832U

DVB-T



4. اگه مطمئن نیستی کدوم دستگاهه، میتونی:

قبل از وصل کردن دانگل یه اسکرینشات بگیری

بعد از اتصال، تفاوت لیست رو چک کنی تا متوجه بشی کدوم جدیده

جابجایی بین SDR و DVB-T

چون این دانگل فقط با یک نوع درایور کار میکند، نمیتوانید همزمان از قابلیت SDR و DVB-T استفاده کنید.

برای بازگشت از SDR به DVB-T:

1. به Device Manager بروید.


2. در قسمت Universal Serial Bus Devices روی RTL2832U راست کلیک کنید.


3. گزینه Update Driver را انتخاب کنید.


4. سپس Browse my computer > Let me pick را بزنید.


5. درایور رسمی Realtek (OEM) را از لیست انتخاب و نصب کنید.



برای بازگشت به SDR:

مجدداً با Zadig درایور را روی WinUSB بگذارید.
