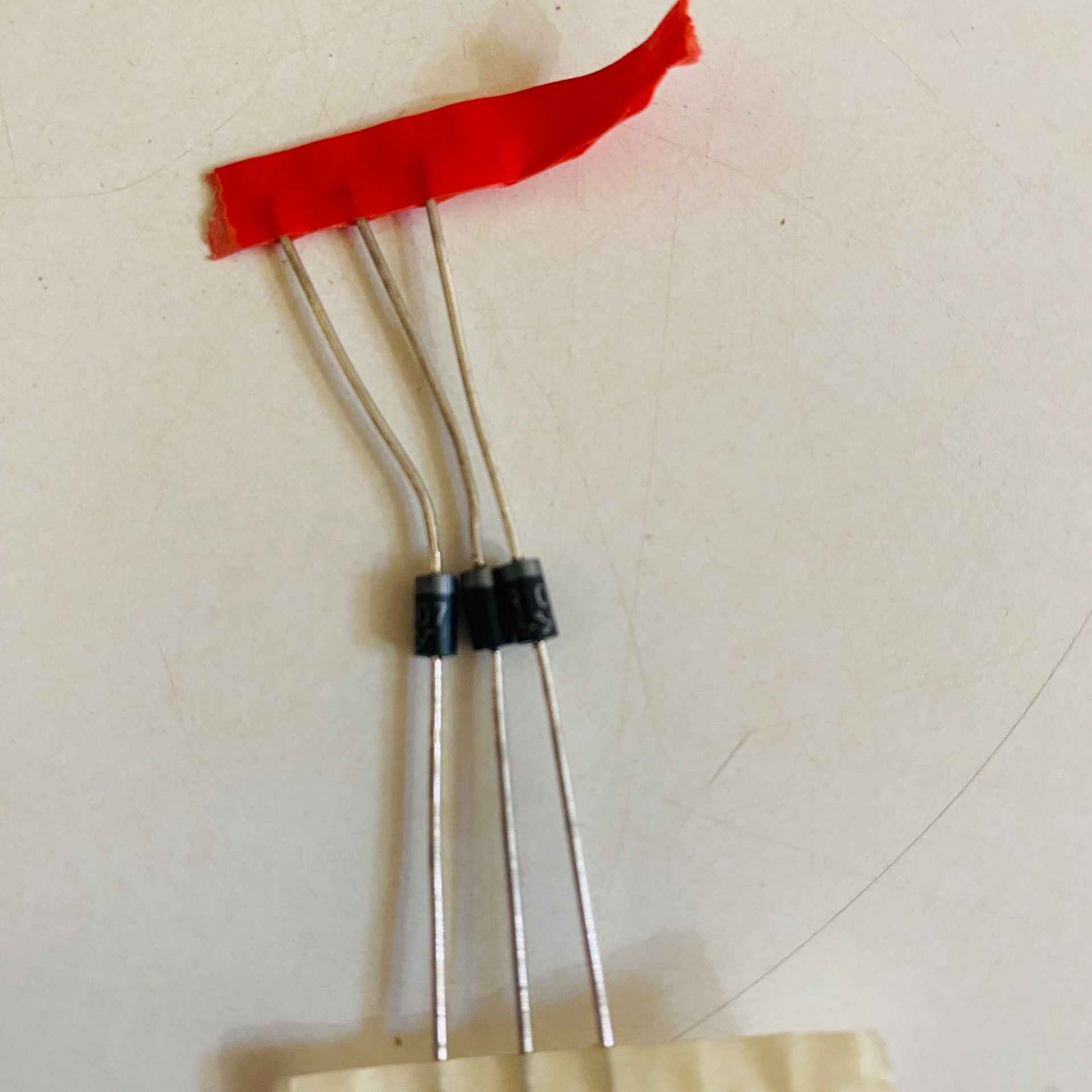

بسته سه عددی دیود fr107

دیود FR107G-BP از سری FR101G تا FR107G بوده و یک یکسوکننده بازیابی سریع با اتصال Glass Passivated Junction است که برای کاربردهای ولتاژ بالا و سوئیچینگ طراحی شده است. مطابق جدول مشخصات در صفحه 1 دیتاشیت، مدل FR107G دارای ولتاژ معکوس تکرارشونده 1000V و جریان متوسط مستقیم 1.0A میباشد .

حداکثر جریان هجومی در موج نیمسینوسی 8.3ms برابر 30A بوده که تحمل مناسبی در برابر پالسهای لحظهای ایجاد میکند . افت ولتاژ مستقیم در جریان 1A برابر 1.3V است . زمان بازیابی معکوس برای مدل FR107G برابر 500ns تعریف شده که آن را برای منابع تغذیه سوئیچینگ و مبدلهای DC-DC مناسب میکند .

جریان نشتی معکوس در 25°C حداکثر 5µA و در 100°C برابر 100µA ذکر شده است . محدوده دمای کاری پیوند از 65°C تا +150°C بوده و بدنه پلاستیکی دارای استاندارد اشتعالپذیری UL 94V-0 میباشد . پکیج این قطعه DO-41 با پایههای محوری آبکاریشده است.
