ماژول نمایش سطح شارژ باتری لیتیومی مدل MP-3S

وضیحات :

این مدل ماژول ها در واقع یک ولت متر گرافیکی می باشند که برای نمایش سطح شارژ باتری های لیتومی به صورت گرافیکی مورد استفاده قرار می گیرد و در انواع مختلف برای نمایش شارژ باتری های لیتیومی یک سل تا 8 سل ساخته می شوند .

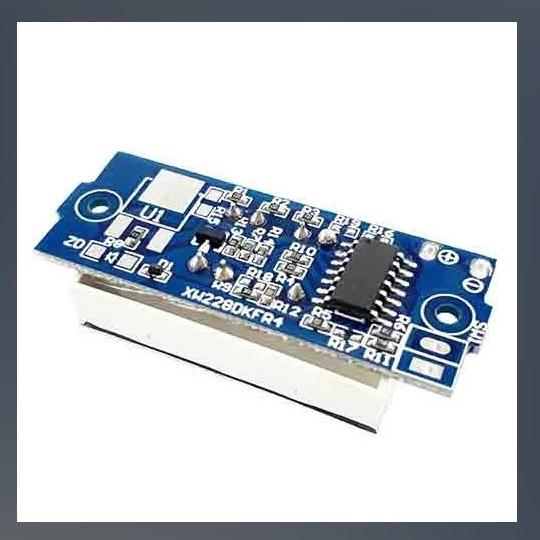

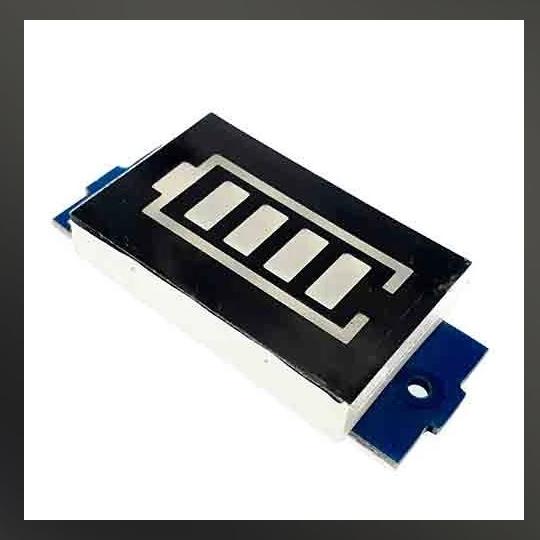

این محصول یک ماژول نمایش سطح شارژ مخصوص باتری های لیتیومی 3 سل میباشد و میزان ولتاژ باتری را در بازه ی 10 تا 12 ولت به صورت بلوک های ال ای دی نمایش می دهد . رنگ علامت باتری قرمز و رنگ بلوک های نشانگر میزان شارژ آبی می باشد . برای اتصال باتری به ماژول دو پد بر روی ماژول قرار داده شده ، پدی که با علامت مثبت مشخص شده به مثبت باتری و پدی که با علامت منفی مشخص شده به منفی باتری متصل می شود .

میزان شارژ باتری به ازای روشن شدن هر بلوک به صورت زیر است :

• 25 درصد : به ازای روشن شدن یک بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با N*3.3V برای این محصول (10V)
• 50 درصد : به ازای روشن شدن دو بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با N*3.5V برای این محصول (10.7V)
• 75 درصد : به ازای روشن شدن سه بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با N*3.7V برای این محصول (11.3V)
• 100 درصد : به ازای روشن شدن چهار بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با N*3.9V برای این محصول (12V)

و N در روابط بالا تعداد سل باتری هاست که ماژول برای آنها طراحی شده و برای این محصول 3 می باشد . زمانی که شارژ باتری از N*3.3 کمتر باشد تمام بلوک های ال ای دی خاموش می شود  و باتری نیازمند شارژ است .

مشخصات فنی :


• مناسب برای باتری لیتیومی 3 سل
• حداقل ولتاژ قابل نمایش : 10 ولت
• حداکثر ولتاژ قابل نمایش 12 ولت
• رنگ سگمنت میزان شارژ : آبی
• رنگ سگمنت علامت باتری : قرمز
• ابعاد نمایشگر : 31.4mmx20mm
• ابعاد بورد : 16.4mmx43.5mm
