ماژول نقطه جوش باتری مدل K99 مناسب باتری لیتیومی

توجه،چون وسیله الکترونیکی و حساس می باشد در خرید خود دقت بفرمائید چون به هیچ عنوان در خواست عودت پذیرفته نیست و این امکان در مورد لوازم الکترونیکی وجود ندارد،قبل از ارسال تست شده و از عملکرد محصول فیلم تهیه میشود

معرفی محصول :

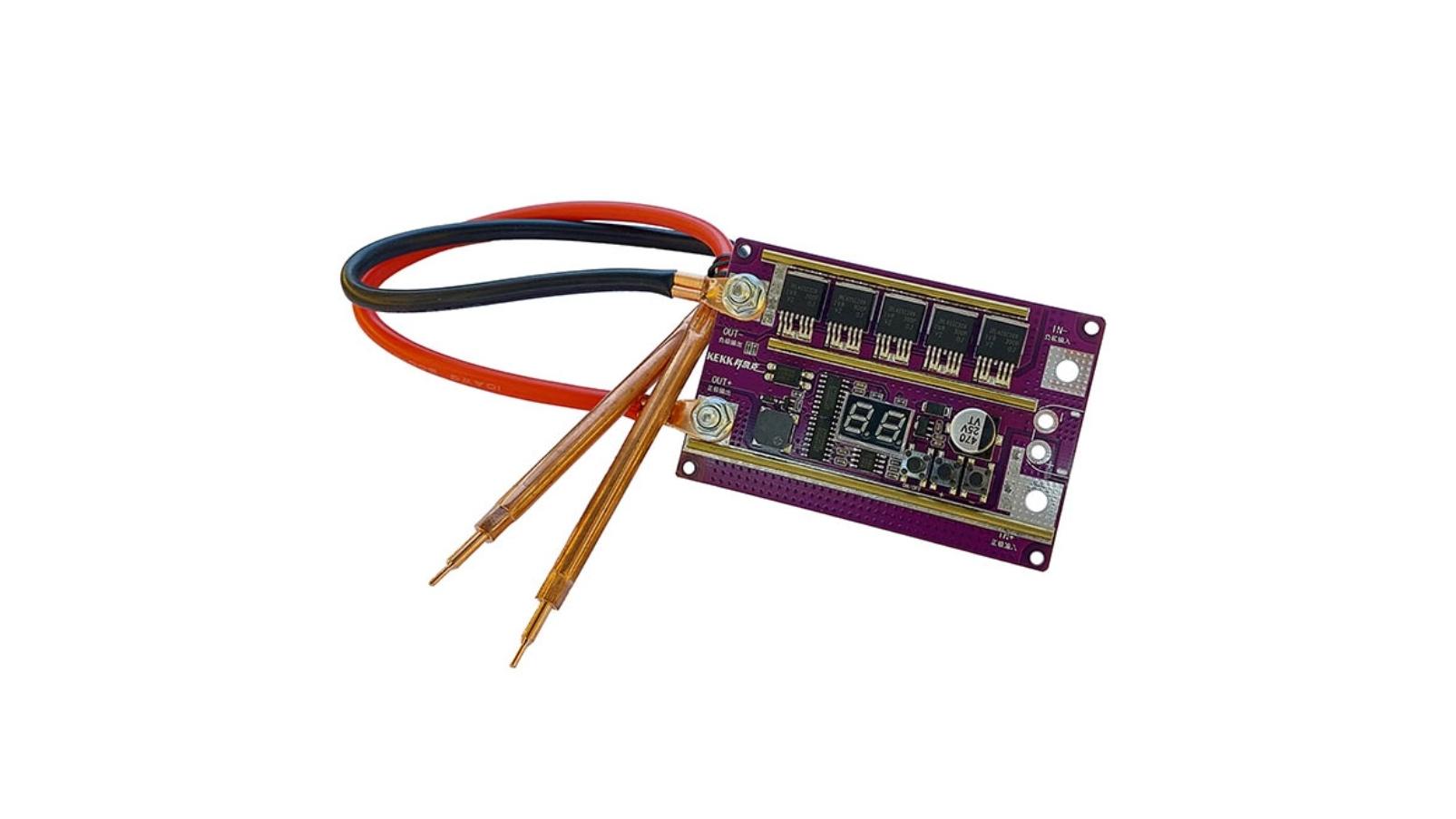

ماژول K99 , یک دستگاه نقطه جوش اتوماتیک است . این دستگاه یکی از پرکاربردترین و اقتصادیترین راهکارها برای اتصال نوار نیکل به سلولهای لیتیومیونی سایز 18650 و سلولهای مشابه است. این ماژول بر پایهی تخلیهی سریع جریان بالا از منبع تغذیه DC (معمولاً باتری یا پاور قوی) طراحی شده و با استفاده از 5 عدد MOSFET قدرت موازی امکان ایجاد پالسهای جریان بسیار بالا در زمان کوتاه را فراهم میکند؛ عاملی که برای جوش نقطهای مطمئن و بدون آسیب حرارتی به باتری حیاتی است. برد کنترل دستگاه نقطهجوش مجهز به یک سنسور دیجیتال با نمایشگر دمای لحظهای است که کاربری را تسهیل کرده و دقت را افزایش میدهد.برخلاف لحیمکاری سنتی , که باعث انتقال حرارت مستقیم به بدنه سلول و کاهش عمر یا حتی خطر انفجار باتری میشود، K99 با تمرکز انرژی در نقطه اتصال، جوشی سریع، تمیز و ایمن ایجاد میکند

ساختار الکترونیکی و عملکرد کلی :

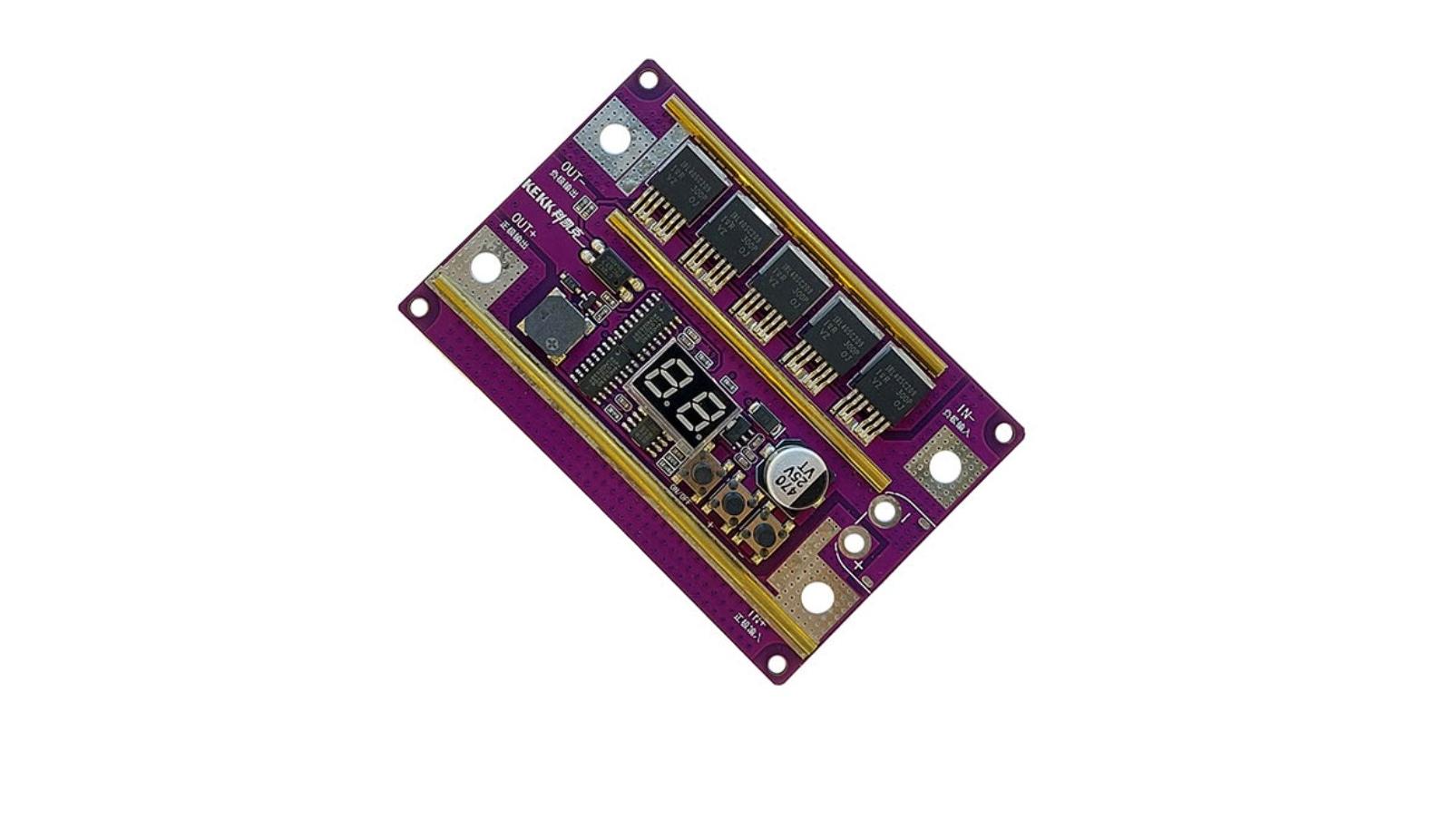

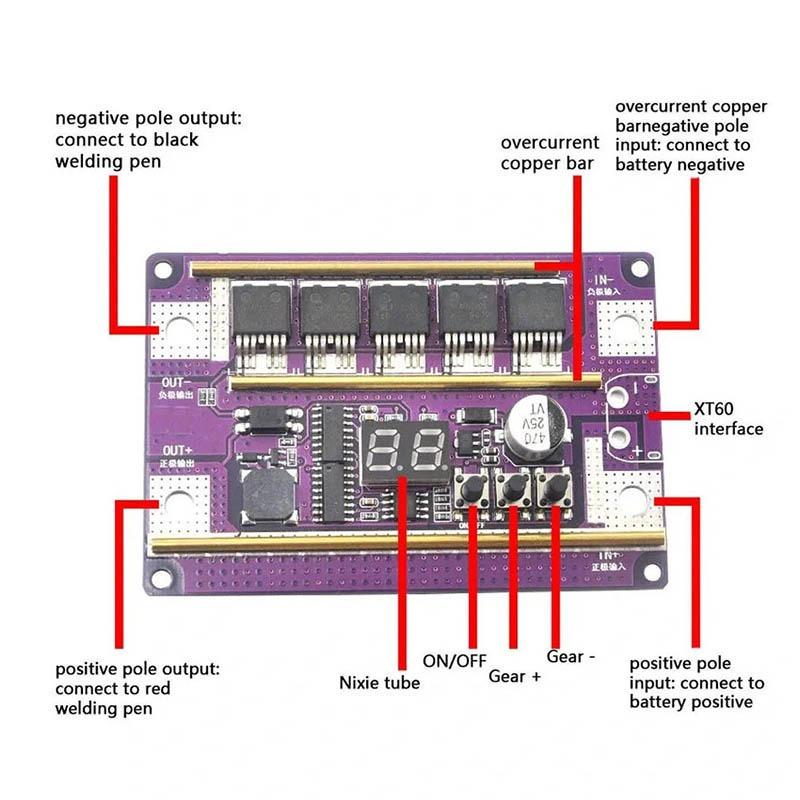

هسته اصلی ماژول K99 از یک کنترلر دیجیتال ساده اما دقیق تشکیل شده که وظیفه زمانبندی پالس جوش را بر عهده دارد. دستور جوش به صورت خودکار از طریق پراب تماس (Probe Trigger) صادر میشود. به محض تماس همزمان دو الکترود جوش با نوار نیکل و قطب باتری، ماژول حضور اتصال را تشخیص داده و پالس جوش را فعال میکند. مدار قدرت شامل 5 عدد MOSFET توان بالا به صورت موازی است که با کاهش مقاومت معادل، امکان عبور جریان بسیار زیاد (چند صد آمپر لحظهای) را بدون آسیب به قطعات فراهم میکنند. طراحی Segmented یا پلهای در کنترل پالس باعث میشود انرژی تخلیهشده یکنواختتر بوده و کیفیت جوش به شکل محسوسی بهبود پیدا کند.

مشخصات فنی :

• مدل: K99
• نوع عملکرد: جوش نقطهای (Spot Welding)
• کنترل جوش: اتوماتیک با پراب تماس
• ساختار قدرت: 5 × MOSFET High Power
• نوع پالس: پلهای (Segmented Pulse)
• سطح توان قابل تنظیم : 99
• ولتاژ کاری: 9V-16V DC
• مصرف جریان در حالت نرمال : 20MA
• مصرف جریان در حالت آماده به کار : 0.5mA
• جریان لحظهای: حداکثر  300A
