ماژول تایمر با اتصال رله

درود بر شما

این ماژول یک کلید زماندار هست که بایک تحریک بسیار کوچک فعال شده و

 تا زمان مشخصی فعال میماند و با استفاده از رله امکان استفاده در هر جایی

 رو بهتون میده و با تغذیه 10 تا 15 ولت مستقیم کار میکنه.

یک ورودی xh-3 داره که دو تاش تغذیه و یکیش هم تریگر یا فعالساز هست.

کارش هم اینه که زمانی که یک سیگنال ورودی با دامنه 2 تا 15 ولت دیسی

 با حداقل زمان 200 میلی ثانیه به ورودی فعالساز اعمال شد رله رو فعال

 میکنه.زمال فعال ماندن رله هم با پتانیومتر از یک ثانیه تا حدود هفت

 دقیقه قابل تنظیم هستش.

ابعادش 2.5 در 7 سانت هست.جریان ماژول در حالت اماده به کار کمتر از 2

میلی آمپر و در زمان روشن بودن رله 30 میلی آمپر هستش.

ورودی تریگر امپدانس خیلی بالایی داره و با پتانسیل بدن هم تریگر میشه

و جریان مصرفی حدود 100 پیکو آمپر هستش.

توجه کنید که اولا زمین تریگر باید با زمین تغذیه یکی باشه دوما رله خروجی

7 آمپری هستش البته به صورت کلی توان مطلوب مد نظر در ورودی شهری

 هزار وات معادل حدود 5 آمپر میباشد.رله 7 آمپر بیشتر یه گپ ایمنیه تا

یک پارامتر قابل ارائه و سوم ممکنه ماژولیکه میرسه دستتون بدلیل تغییرات

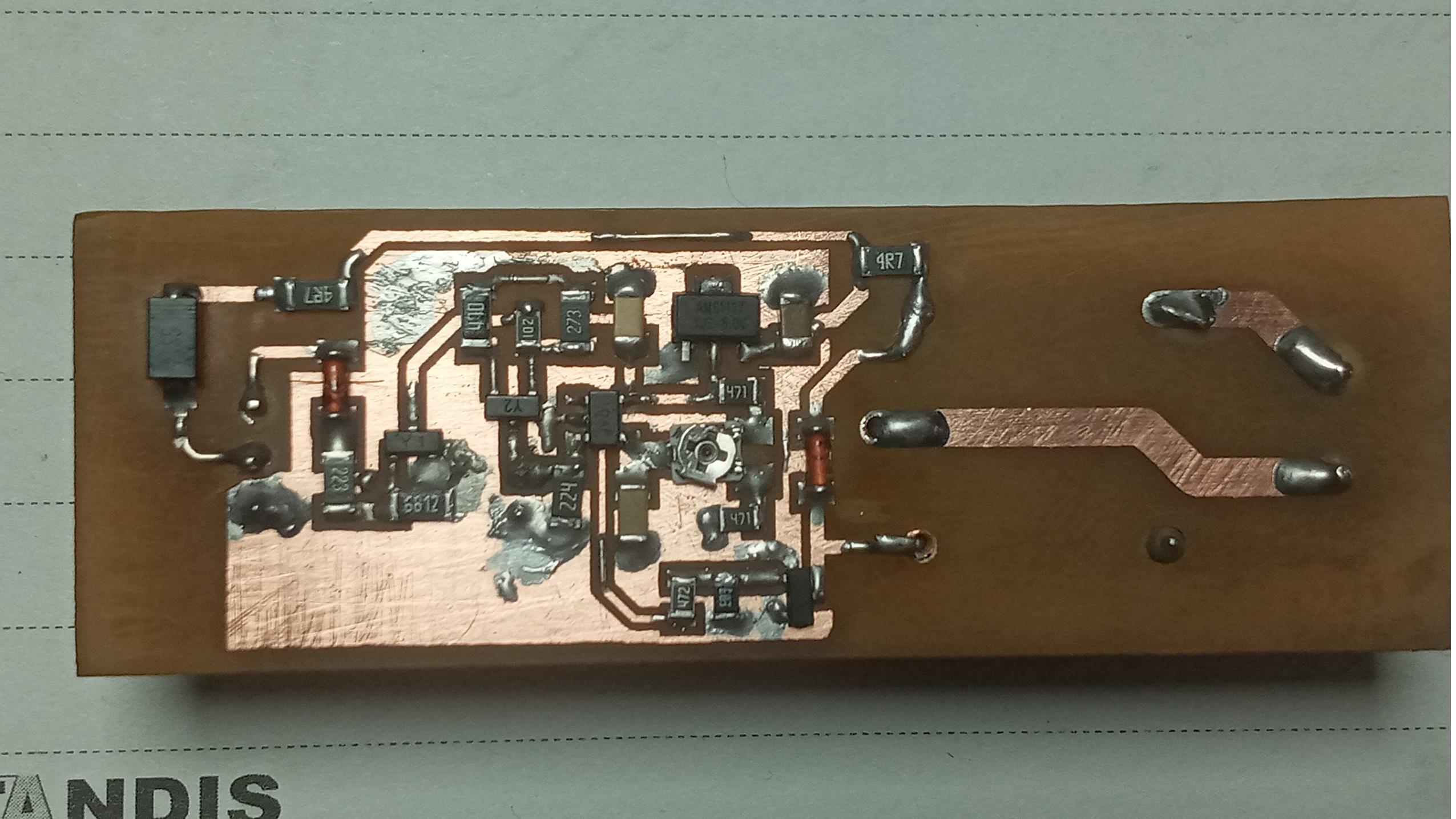

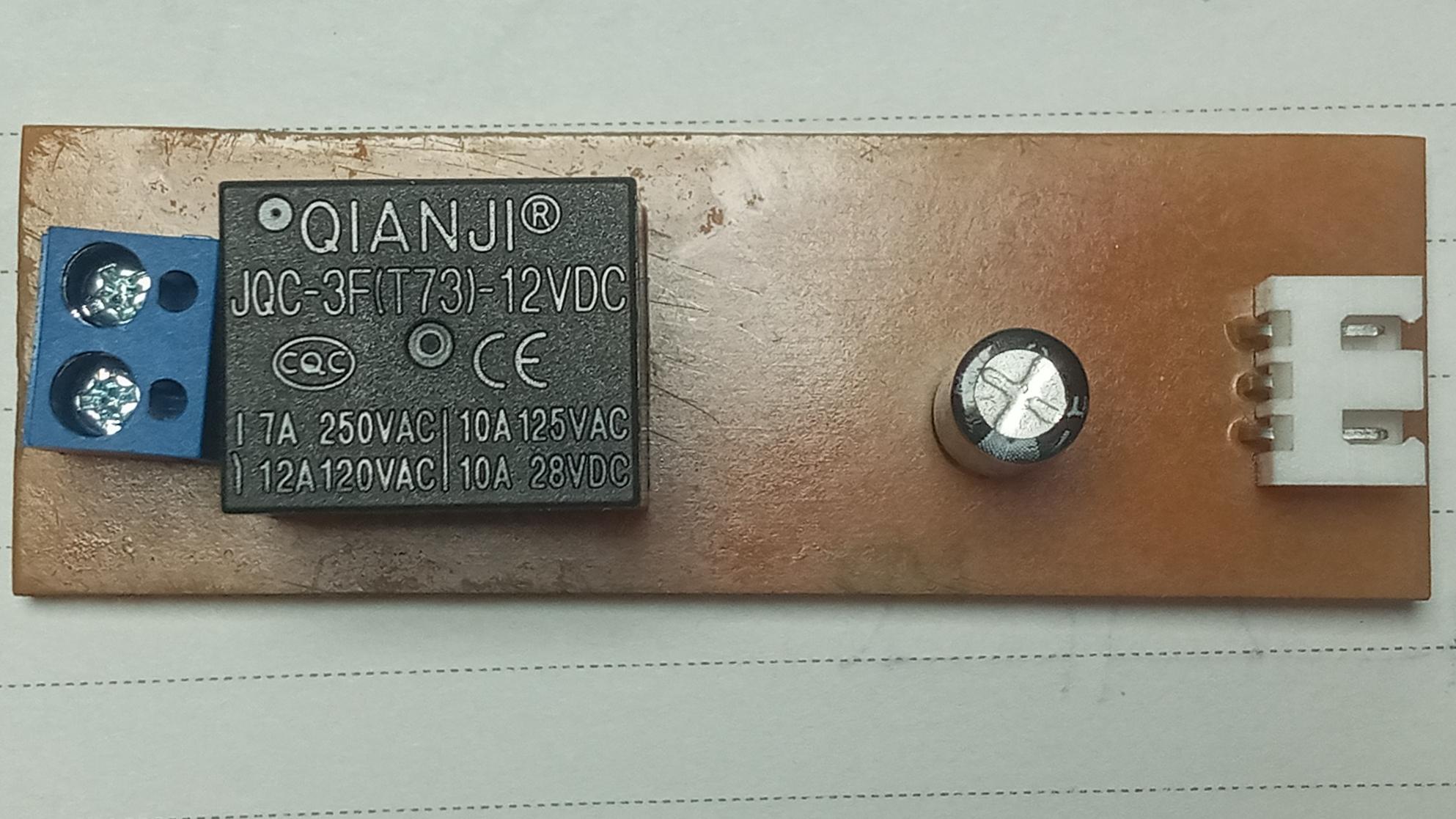

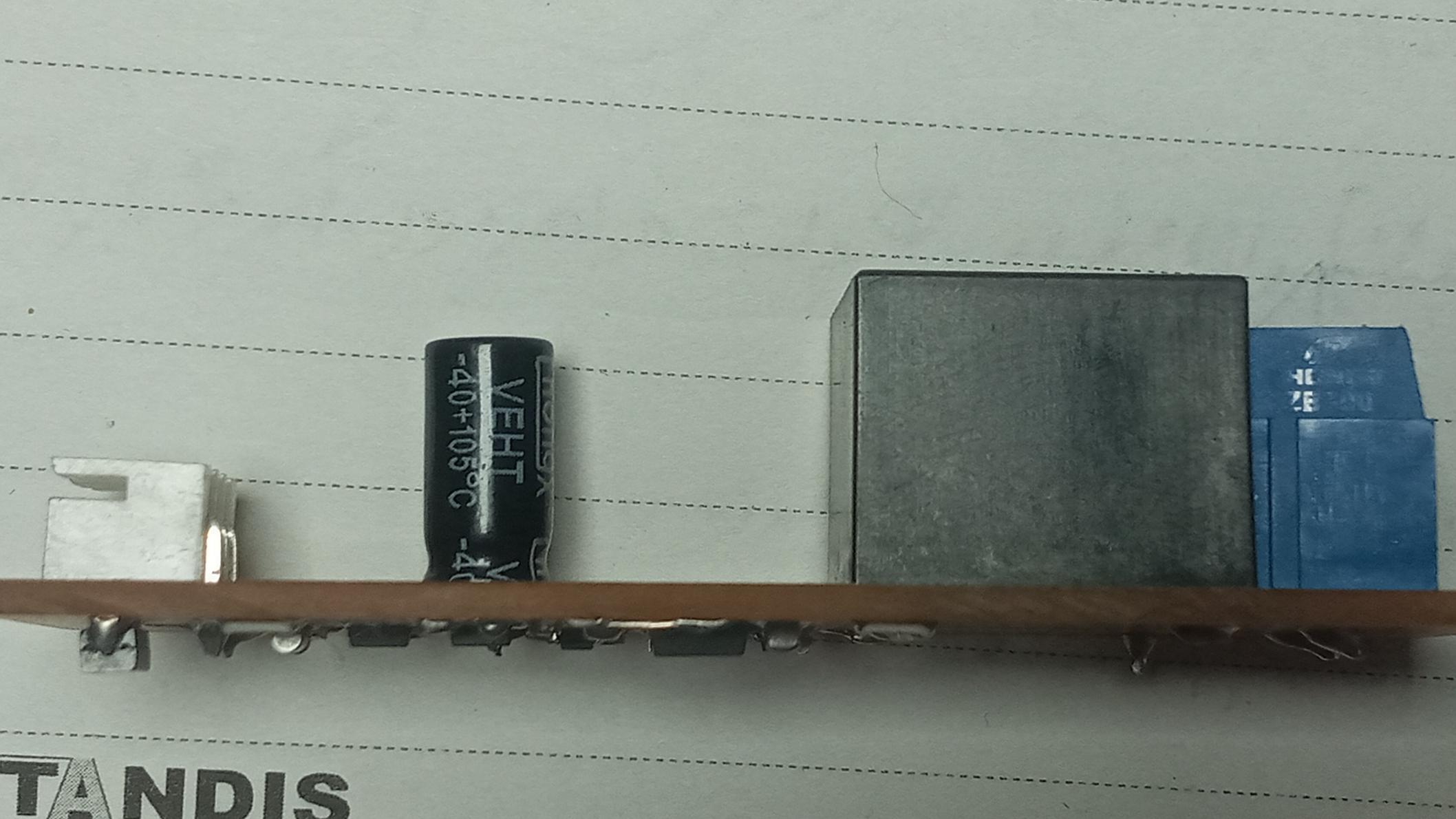

طراحی ممکنه کمی متفاوت باشه از تصویر اما کارکردها و سایز پی سی بی

 دقیقا ثابت خواهد بود.چون مس لخت هستش حتما باید در محیط نصب

فکری برای اتصالی نکردنش به جایی بکنید.

تمام ماژولهای طراحی خودم 60 روز ضمانت دارن.اگر تعداد خواستید چون

باید ساخته بشه قبلش هماهنگ کنید.

کار قابل اعتماد اما به شرط رعایت محدودیتهایی که عرض کردم هستش.

قابلیت سفارشی سازی هم هست.

ارادت.
