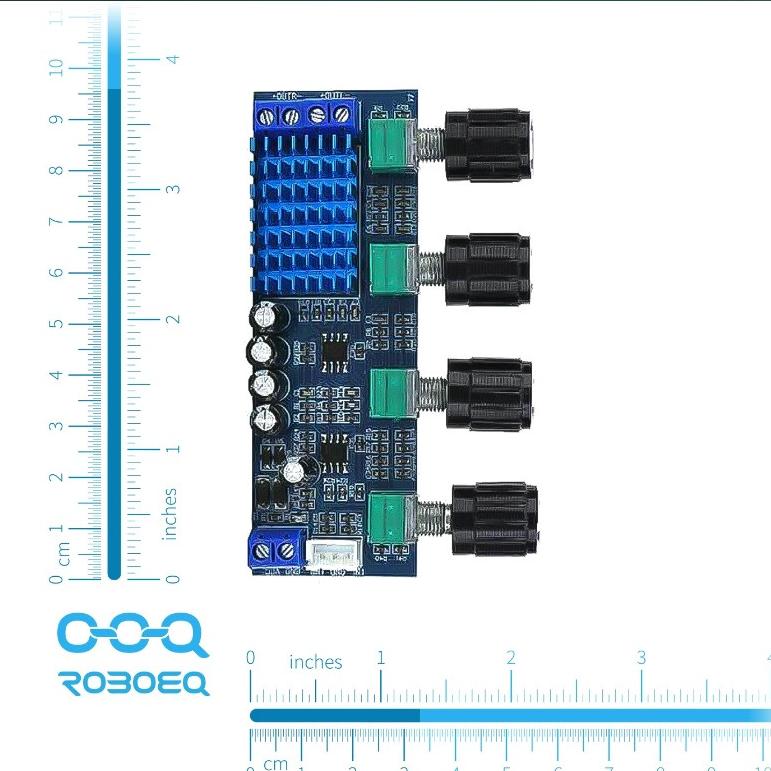

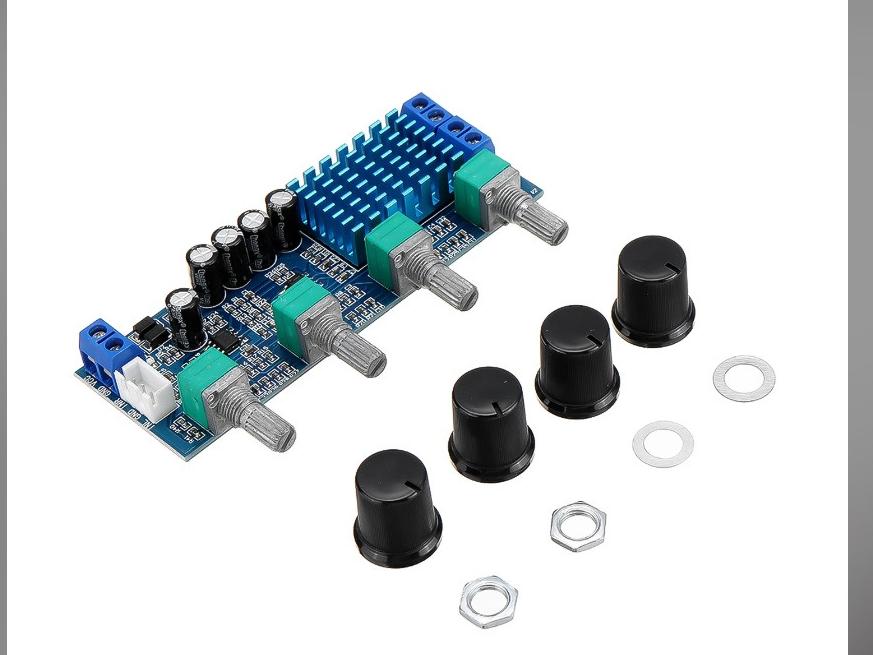

ماژول آمپلی فایر 2x80W وات دو کانال استریو

ماژول آمپلی فایر 2x80W وات دو کانال استریو چهار ولوم مدلXH-M577



42 گرم وزن

مدل

XH-M577

طول

96 mm

عرض

33 mm

توان خروجی

80 W

تعداد کانال

2

نوع

D Class Audio Amplifier

تراشه

TPA3116D2

عنوان انگلیسی

XHM577 80W ×2 Stereo Amplifier Module (4× Volume Controls)

محدوده ولتاژ تغذیه

24~12 V

محدوده امپدانس بار

4~8 Ω

توضیحات محصول

ماژول XH-M577، یک آمپلی فایر 2x80 وات دو کانال استریو چهار ولوم میباشد که مبتنی بر تراشه TPA3116D2 طراحی شده است. این تراشه مجهز به چندین فرکانس سوییچینگ است، همچنین دارای راندمان بالای 90 درصد است و میتواند 2 خروجی را به طور همزمان پشتیبانی کند. این ماژول تقویت کننده از نوع کلاس D میباشد. آمپلی فایر های کلاس D به دلیل کاربرد گسترده در صنعت صوتی و تصویری، همچنین داشتن بازده بالا، توان مصرفی کم، کیفیت صدای خروجی بسیار بالا و قابلیت کنترل دقیق توان خروجی، به عنوان یکی از مهم ترین نوع آمپلی فایرها شناخته میشوند.

ماژول آمپلی فایر XH M577 دارای محدوده ولتاژ ورودی 12 الی 24 ولت DC و جریان مصرفی بیش از 5 آمپر می باشد. امپدانس ورودی این محصول 1 کیلو اهم و امپدانس خروجی آن 8-4 اهم میباشد. بنابراین میتوانید بلندگوهایی با امپدانس 4 یا 8 اهم و حداکثر توان 80 وات به این ماژول متصل نمایید. ضریب تقویت این محصول 45 است، به این معناکه خروجی ماژول نسبت به ورودی آن 45 برابر بیشتر خواهد بود. ابعاد کوچک و وزن کم، یکی دیگر از ویژگی های این محصول است که به شما امکان استفاده از آن در انواع پروژه ها را میدهد.

این ماژول دارای چهار ولوم برای کنترل فرکانس های بالا(treble)، فرکانس های میانی(middle)، فرکانس های پایین (bass) و تنظیم شدت صدا(total volume) میباشد. بر روی برد این ماژول یک ترمینال پیچی دو پین برای اتصال تغذیه ورودی و یک کانکتور سه پین XH به منظور اعمال سیگنال ورودی تعبیه شده است. همچنین برای هر یک از کانال های چپ و راست نیز یک ترمینال پیچی مجزا درنظر گرفته شده است. از جمله کاربردهای این ماژول آمپلی فایر با خروجی استریو میتوان به تقویت کنندگی صدا در تجهیزات و پخش کننده های موسیقی، سیستم های صوتی خانگی، دستگاه های گیرنده رادیو و تلوزیون برای افزایش دامنه سیگنال و بهبود صدا اشاره کرد.

وظیفه اصلی آمپلی فایرها، تقویت و افزایش قدرت صدا می باشد. هرگاه بخواهیم یک سیگنال ضعیف را تقویت و به صورت شفاف تر و قوی تر ارائه دهیم، از amplifier استفاده میکنیم. بسیاری از سیستم های صوتی بدون وجود آمپلی فایرها، از کیفیت لازم برای پخش صدای مناسب در محیط برخوردار نبوده و یا حتی قادر به پخش صدا نیستند؛ بنابراین به یک تقویت کننده برای رفع این موضوع نیاز است. این نوع از ماژول ها یک مقیاس برای نشان دادن مقدار تقویت کنندگی خود دارند که به عنوان "ضریب تقویت" شناخته میشود. علاوه براین به چند کلاس مختلف A، B، AB، C و D تقسیم بندی میشوند که هر کدام دارای ویژگی های خود هستند.
