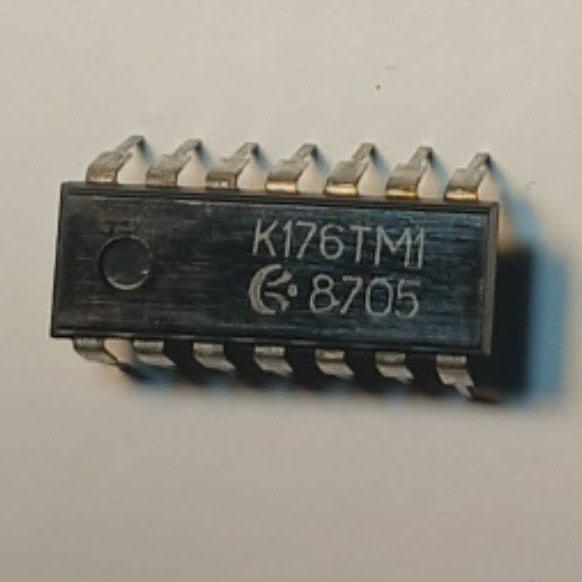

آی سی باکد صنعتی K176TM1

آیسی K176TM1 دارای چند ویژگی مهم است که آن را برای کاربردهای دیجیتال پایدار و کممصرف مناسب میکند.

تکنولوژی ساخت CMOS با مصرف توان بسیار پایین

شامل دو فلیپفلاپ مستقل نوع D

حساس به لبه بالارونده کلاک

دارای ورودیهای Set و Reset غیرهمزمان

خروجیهای مکمل Q و Q̅

قابلیت کار در دامنه وسیع ولتاژ تغذیه

مناسب برای مدارهای ترتیبی، حافظههای ساده و تقسیمکنندههای فرکانس

مشخصات الکتریکی

این آیسی در محدوده وسیعی از ولتاژ کار میکند که یکی از مزیتهای اصلی خانواده CMOS است.

ولتاژ تغذیه معمول بین حدود 3 تا 15 ولت است.

در بسیاری از تجهیزات الکترونیکی روسی معمولاً از 9 یا 12 ولت استفاده میشد.

به دلیل ساختار CMOS:

جریان مصرفی بسیار کم است

مقاومت ورودی بسیار بالا است

نویزپذیری نسبتاً پایین در ولتاژهای بالا دارد

سرعت سوئیچینگ آن برای کاربردهای منطقی عمومی مناسب بوده و در محدوده دهها تا صدها کیلوهرتز به راحتی کار میکند.

کاربردهای رایج

به دلیل قابلیت ذخیرهسازی و کنترل منطقی، این آیسی در طیف وسیعی از مدارها استفاده میشود.

از جمله مهمترین کاربردها:

ساخت حافظه یکبیتی

طراحی شمارندههای دیجیتال

تقسیمکنندههای فرکانس

مدارهای زمانبندی

تولید سیگنالهای مربعی

طراحی لچهای کنترلی

مدارهای منطقی ترتیبی

تجهیزات رادیویی و اندازهگیری

یکی از کاربردهای بسیار رایج آن تقسیم فرکانس بر 2 است که با اتصال خروجی Q̅ به ورودی D انجام میشود.
