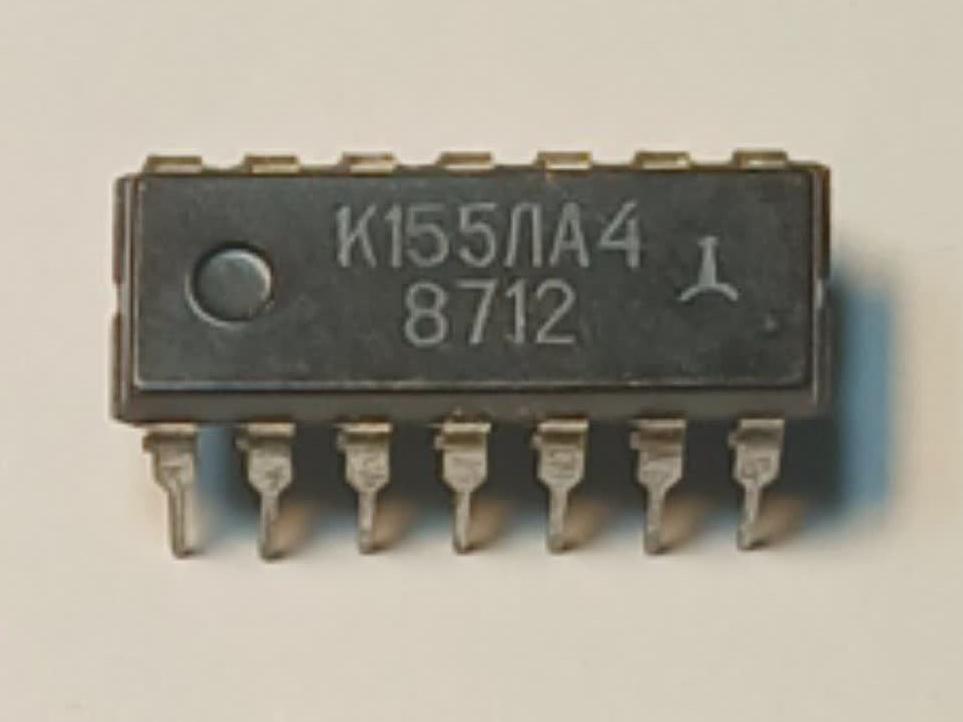

آی سی K155ЛA4
نو
شماره کالا: 37737726
250٬000 تومان
100 عدد از این کالا موجود است
توضیحات بیشتر
ویژگیها و مشخصات کلیدی
- تکنولوژی ساخت: TTL خانواده K155
- تعداد گیتها: چهار گیت OR
- نوع پکیج: DIP14
- سازگار با سری TTL غربی 74xx
- سرعت بالا نسبت به CMOSها (تاخیر کم)
- مناسب برای مدارهای منطقی، پردازندههای قدیمی، کنترلهای صنعتی و مدارهای آموزشی
مشخصات الکتریکی پایه
- ولتاژ تغذیه مناسب: حدود 5 ولت
- صفر منطقی: کمتر از حدود 0.8 ولت
- یک منطقی: بیشتر از حدود 2 ولت
- خروجی در حالت Low معمولاً کمتر از 0.4 ولت
- خروجی در حالت High حدود 2.4 تا 3.5 ولت
- جریان مصرفی چند میلیآمپر (با توجه به تکنولوژی TTL)
- زمان تأخیر انتشار در حد چند نانوثانیه
- دامنه دمای کاری: تقریبی 0 تا 70 درجه سانتیگراد
کاربردها
- سیستمهای پردازش منطقی
- سازگاری و ترکیب سیگنالها
- طراحی پردازندهها و ماشینحسابهای قدیمی شوروی
- کنترلهای صنعتی
- مدارهای ترکیبی (Combinational Logic)
- استفاده به عنوان هشداردهنده شرط یا انتخابگر
- مدارهای آموزشی دیجیتال
