برد کنترلر هوشمند همه کاره

سلام و درود

بُردی که در تصویر مشاهده میکنید یک عدد برد تمام هوشمند کنترلر همه کاره هست که شما میتونید با اون ماشین لباسشویی ، ظرفشویی ، یخچال های کمپرسور تک فاز یا حتی 3 فاز ، سیستم ها و سنسور های مختلف داخل خودرو های سواری و حتی سنگین ، کامپیوتر هایی که فن ها و پاور های مختلف و سیستم های خنک کننده مختلف هستند ، کولر گازی و آبی ، سیستم های هوشمند سازی منزل مثل کنترل فعالیت و تایپ کارکرد اسپیکر های سقفی ، چراغ های بیرون و داخل منزل از هر نوعی و هر سیستم دیگری که نیاز به پردازش هوشمند دارد را کنترل نمایید.

این برد از یک مغز کنترل کننده آردوئینو نانو که جایگزین بسیار مناسبی برای هر نوع آی سی کمیاب و گران قیمت هست تشکیل شده که میتونید اگر برد مربوط به هر کدام از وسایلی که بالا ذکر کردم آسیب دید بلافاصله از این مجموعه کنترلر استفاده کنید.

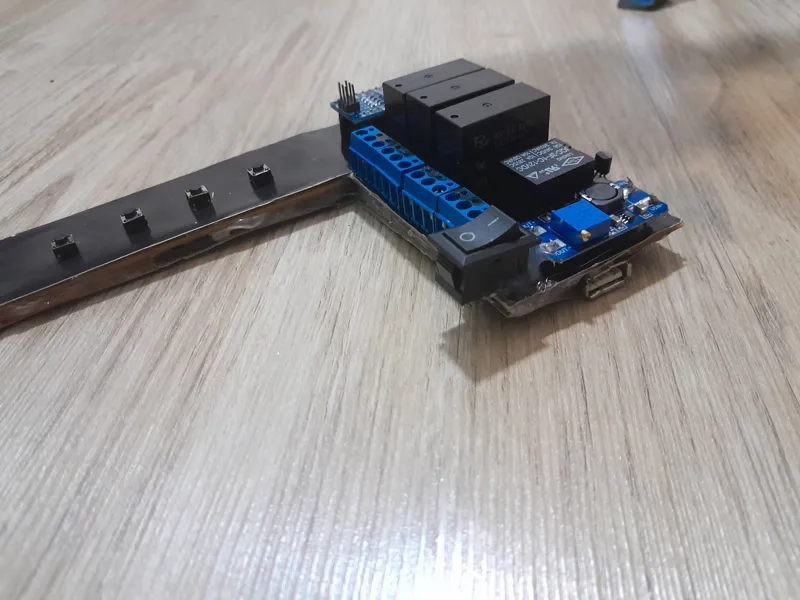

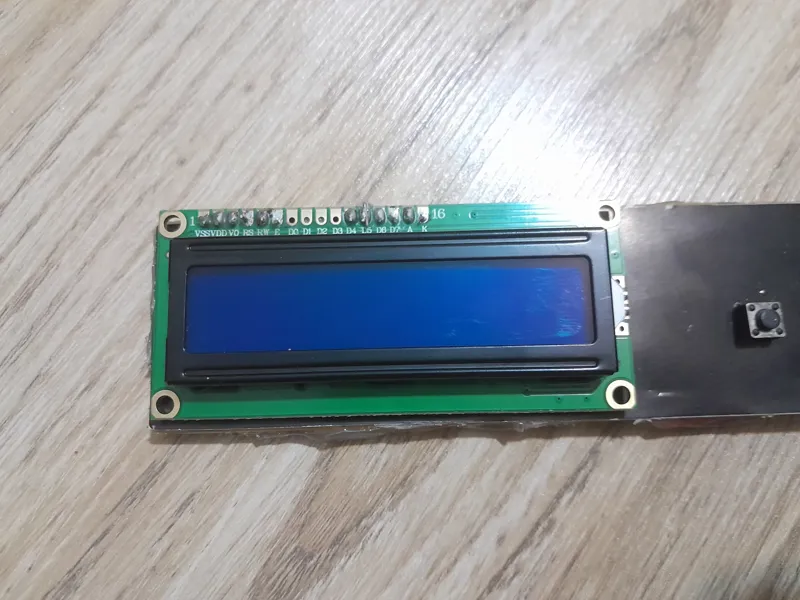

برد شامل 4 عدد رله ماژولار با مدار استاندارد ، یک عدد نمایشگر با اتصال 4 بیت به برد ، 4 کلید هوشمند و متصل که تنها در این برد 3 کلید متصل شده است و یک کلید با تعییر برنامه روی برد قابل اعمال و فعالیت خواهد شد ( در صورت دلخواه ).

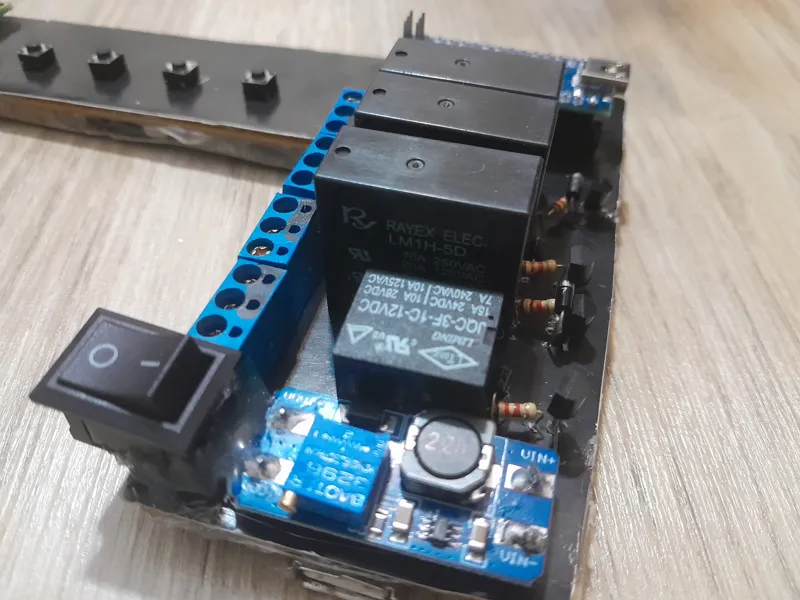

رله ها به ترتیب از بالا به پایین : سه رله مشابه کویل 5 ولتی ماژولار شده و توان کنترل تا 250 ولت 15 آمپر AC و تا 30 الی 40 ولت 15 آمپر DC را دارند و رله آخر طبق تصویر ، کویل 12 ولتی ماژولار شده که با ماژول افزاینده نیز کنترل میشود و توان کنترل تا 240 ولت 7 آمپر و 125 ولت 10 آمپر AC و 24 ولت 15 آمپر و 28 ولت 10 آمپر DC را دارد.

ولتاژ ها در سه رله اول و مشابه در حداکثر حالت گفته شد و در رله آخر انواع حالات ممکن رو گفتم.

رله با 5 ولت آداپتور کار میکنه ترجیحا بالای 10 وات باشه میتونید از آداپتور گوشیتون استفاده کنید هم میتونید از طریق خود آردوئینو روشنش کنید هم میتونید از طریق usb زیر برد روشنش کنید و بهش برق بدید.

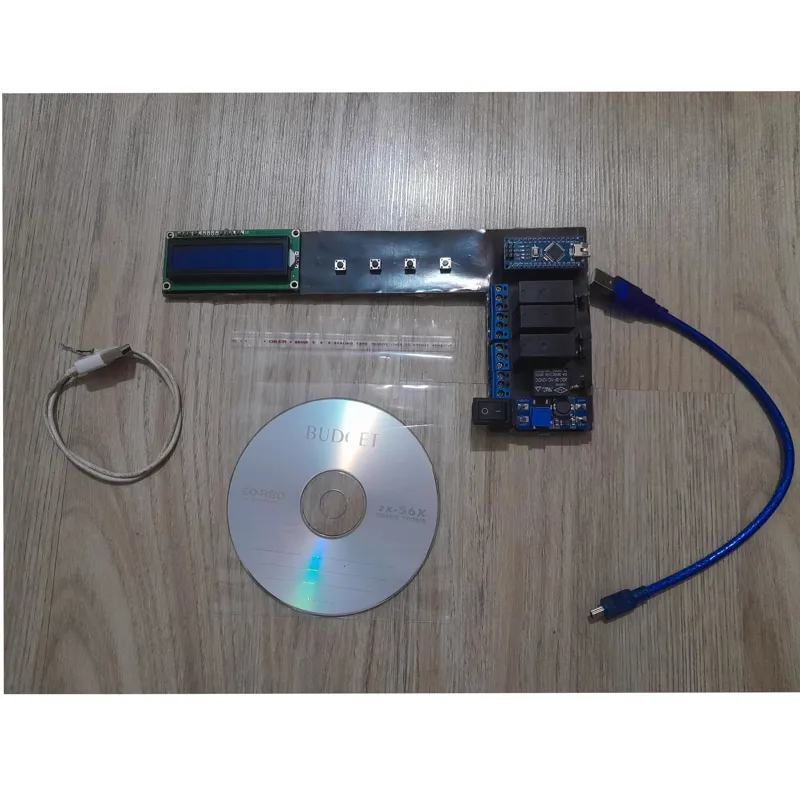

همراهش کابل usb و کابل دیتا آردوئینو ارسال میشه.

بدنه کاملا ایزوله هست ، در برق dc که منفی وسیله و منبع برق مشترک و مثبت وسیله و منبع به ترمینال های آبی رنگ متصل میشه ، در برق شهری نول وسیله و برق شهری مشترک و فاز وسیله و برق شهری هر کدام به ترمینال ها وصل میشه.

وقتی فازمتر رو به بدنه میزنید بدلیل اتصال بدنه به فاز ، چراغ فازمتر روشن میشه اما چون بدنه رسانا نیست وقتی دست میزنید ( به تمامی قطعات حتی رله ها و کلید ها و نمایشگر و آردوئینو و ماژول و کلید و .... ) هیچ گونه برق گرفتگی اتفاق نمیافته چون به طور کاملا اصولی و حرفه ای عایق شده به طور چند لایه ای.

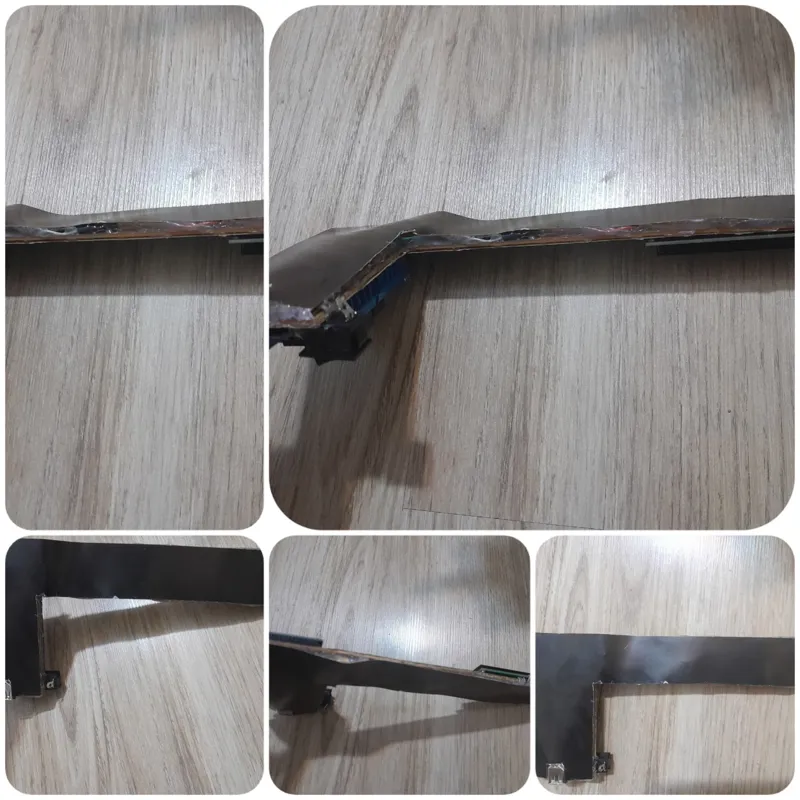

روی برد برای زیبایی مقوای مشکی کشیده شده اما زیر برد بدلیل عدم دستکاری مکانیزم که کارکرد برد مختل نشه و بدلیل زیبایی مقوا کشیده شده ( فیبر سوراخ دار هست اگر فیبر مدار چاپی بود مقوای زیر برد کشیده نمیشد ).

برای تعمیر هم با توجه به عمر مفید بالای 10 سال این برد جای نگرانی نیست احیانا به هر دلیلی اگر خراب شد داخل cd همراه برد گفتم چطوری تعمیر کنید و دسترسی داشته باشید پس از این حیث نگران نباشید ضمنا اگر به احتمال بسیار کم آردوئینو دچار هر آسیبی شد میتونید ب راحتی از روی برد جدا کنید روی سوکت هست و میتونید تعمیر یا جایگزین کنید.

برد لایه بازه یعنی میتونید انواع کد و سیستم و مکانیزمی رو با این برد کنترل کنید و حتی کد قبلی رو پاک و به سلیقه خودتون هر کاری دوست داریدباهاش انجام بدین

در صورت ها و کارکرد های مختلف موجوده ، اگر بخواید میتونید سفارش مدل های مختلف بدین ، از تک کاناله گرفته تا 8 کاناله و بیشتر. این برد با آردوئینو و کدی که روی اون کامپایل شده کار میکنه میتونم با استفاده از esp32 یا esp8266 مکانیزم رو طوری بسازم که با گوشی تون به وای فای برد متصل بشید و با گوشیتون به طور تمام هوشمند از راه دور رله ها رو کنترل کنید و یا فرایند کارکرد رله ها رو مشاهده کنید و میتونم به جای برد فیبر سوراخ دار روی فیبر مدار چاپی براتون به شکل بهتری طراحی بکنم.

کد فعلی روی برد برای لباسشویی هست ، به طوری که میتونید این برد رو جایگزین برد لباسشویی بکنید. کدی که روی برد زدم 4 حالت شستشو ارائه میده : حالت 15 دقیقه ای برای لباس های نازک و کوچک _  حالت 30 دقیقه ای برای لباس هایی مثل تیشرت و شلوارک و ... _  حالت 45 دقیقه ای برای لباس های نیمه سنگین _ حالت 60 دقیقه ای برای پوشاک سنگین مثل کاپشن و شلوار لی و ... ( بسته به ظرفیت لباسشویی ).

میتونید کد فعلی رو پاک کنید کد مخصوص کنترل مثلا ماشین ظرفشویی رو بریزید روش یا هر چیزی که میخواید باهاش کنترل کنید مثلا چراغ های منزل یا هوشمند سازی منزل یا کنترل چراغ های بیرون و داخل خانه.

همراه برد یک عدد cd ارسال میشه این موارد داخلشه : 1_ شماتیک کامل برد. 2_ نحوه عیب یابی و تعمیر با وجود مقوای زیرین برد. 3_ تست کارکرد و سلامت برد. 4_ چند کد نمونه مثلا فایل کد مخصوص لباسشویی ، فایل کد مخصوص ماشین ظرفشویی ، فایل کد هوشمند سازی منازل و ... چندین کد با توضیحات و کارکرد هر رله و نحوه کارکرد اون به طور دقیق و کامل. 5_ نرم افزار آردوئینو به همراه کتابخانه های آن با فایل های سالم. 6_ و هر چیزی که بخواید درباره این کنترلر داشته باشید داخلش رایت میکنم....

ارسال کاملا رایگان به سراسر کشور.

با توجه به اینکه این کالا در کل کشور مشابهی ندارد قیمت درج شده کاملا منصفانه و فقط پول قطعات به نرخ سال 1404 است.

آگهی بروزه و 21 فروردین 405 منتشر شده هر وقت خواستید میتونید بخرید ناموجود بشه میزنم ناموجود.

این برد کنترلر پس گرفته نمیشه چون cd تست میدم بهتون که داخلش تست شده و فیلم گرفته شده بنابراین با خیال راحت خرید کنید.

توجه کنید هیچ برد الکترونیکی با ماهیت کنترلر در هیج کجای کشور پش نمیگیرن فقط من و این برد نیست.

به خریدار واقعی تخفیف هم میدم.

ارسال به انواع روش دلخواه خریدار.

با سپاس از مطالعه شما.

مهندس کرمی.
