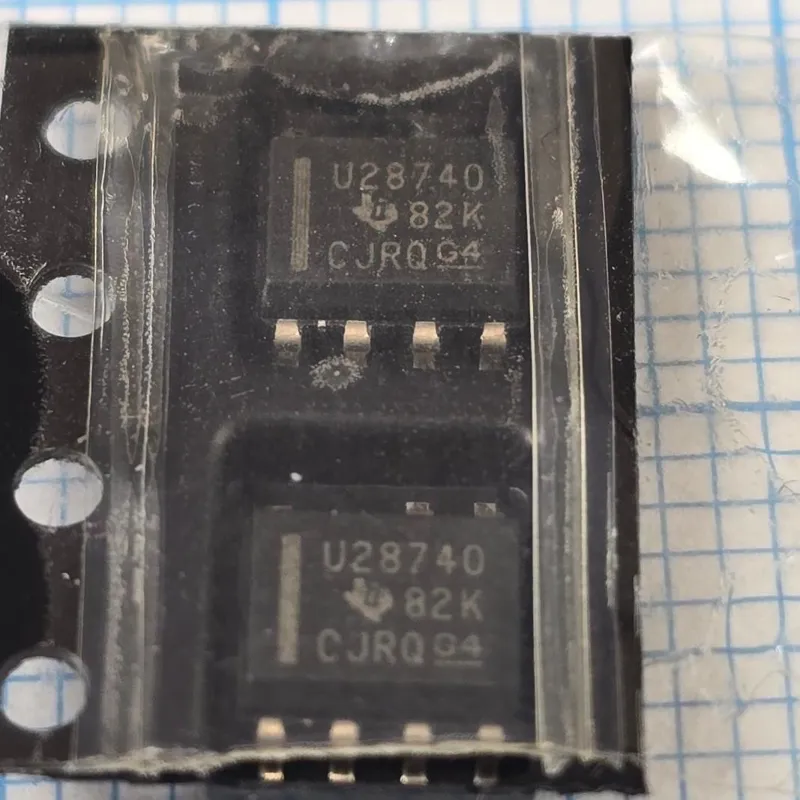

UCC28740DR UCC28740D UCC28740 U28740 SOP-7

UCC28740DR

معرفی:
کنترلر PWM منبع تغذیه Flyback ایزوله از شرکت Texas Instruments است که برای آداپتورها، شارژرها و منابع تغذیه سوئیچینگ استفاده میشود و با MOSFET خارجی کار میکند.

پینآوت:

1. VDD: تغذیه آیسی
2. VS: سنجش ولتاژ
3. FB: ورودی فیدبک
4. GND: زمین
5. CS: سنجش جریان MOSFET
6. DRV: خروجی درایو گیت MOSFET
7. HV: ورودی ولتاژ بالا برای راهاندازی

کارکرد در مدار:
ولتاژ و جریان خروجی را از طریق فیدبک کنترل کرده و با ارسال پالس از پایه DRV، MOSFET اصلی را سوئیچ میکند تا خروجی پایدار بماند.

علائم خرابی:
روشن نشدن منبع، نداشتن پالس روی گیت MOSFET، افت یا قطع خروجی، قطعووصل شدن منبع و ناپایداری ولتاژ VDD.

نوع: Flyback Controller / PWM
