کیت ماژول جرقه زن و تولید پلاسما

کدروبوتاپ:20101310000000068840876aft

کدروبوتاپ:00401310000000099840876aft

کیت ماژول جرقه زن ولتاژ بالا HV-1 یک بوستر یا افزاینده ولتاژ است و به صورت برد مونتاژ نشده بفروش می رسد.
این مدار تنها با تغذیه ولتاژ در محدوده 3 تا 5 ولت یا با باتری لیتیوم 3.7 ولتی تغذیه می شود و از خروجی آن پالس با ولتاژ حداکثر 800 ولت می توان دریافت کرد. قطعه اصلی این کیت کویل یا سیم پیچ این ماژول است اما در مونتاژ قطعات نهایت دقت را به کار ببندید تا اتصال کوتاهی در مدار رخ ندهد و باعث آمپرکشی مدار و سوختن برد نگردد.

کاربرد برد جرقه زن HV-1:

1. فندک
2. لوازم منزل
3. تجهیزات الکترونیکی
4. پروژه های اموزشی

مشخصات برد جرقه زن HV-1:

1. نام مدار جرقه زن: HV-1
2. ولتاژ ورودی: 3 تا 5 ولت (باتری لیتیومی 3.7 ولت)
3. جریان ورودی: 3 آمپر
4. جریان کاری: 2.5 آمپر
5. توان: 1.5 وات
6. ولتاژ پالس خروجی:  0.5kv-0.8kv
7. فرکانس کار: 20khz-25khz
8. مدت زمان مدام استفاده: 10 ثانیه
9. اندازه انحنای جرقه: 5 میلی متر
10. اندازه برد: 55 در 18 میلی متر

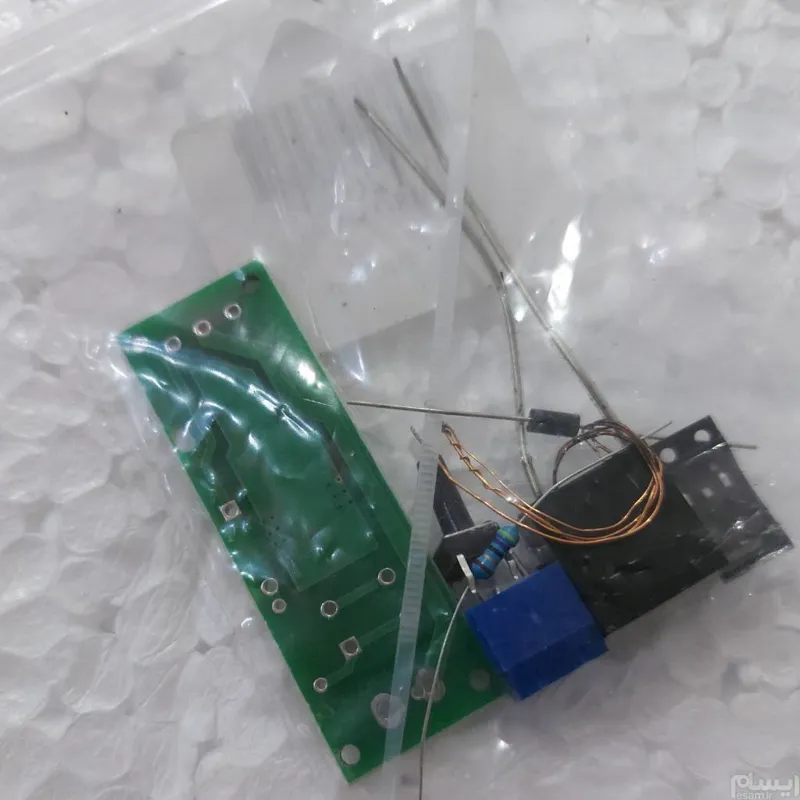

اقلام کیت بوستر جرقه زن HV-1:

1. دیود
2. خازن
3. سوئیچ
4. مقاومت
5. ماسفت
6. سیم پیچ جرقه زن
7. بست پلاستیکی
8. برد PCB
