ماژول گیرنده ریموتی کدلرن ریموت

توضیحات محصول

معرفی

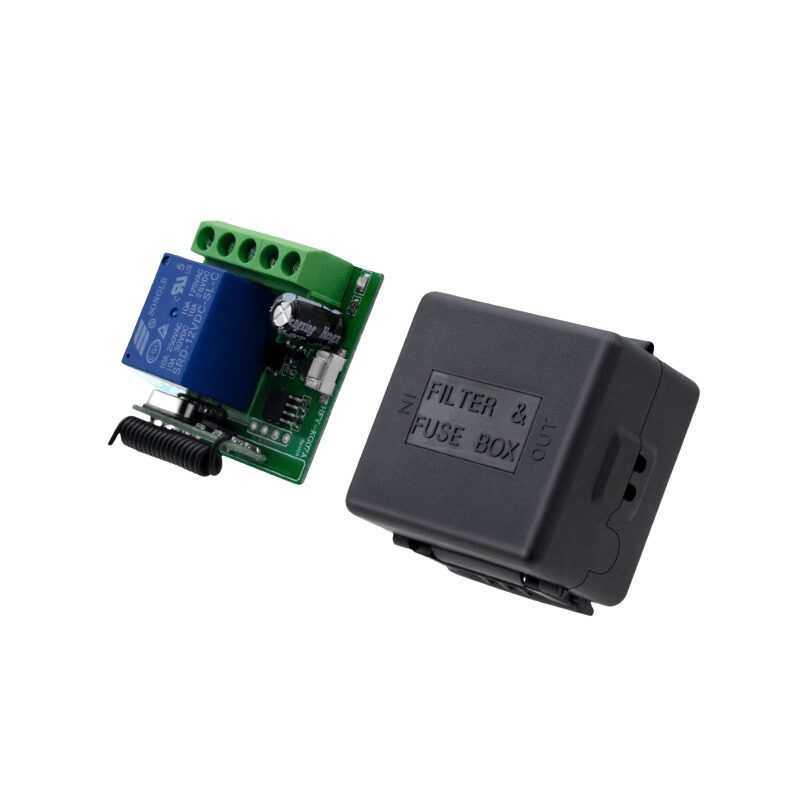

ماژول گیرنده تک کاناله 433MHz کدلرن 12 ولت، یک دستگاه کوچک با رله داخلی است که برای دریافت سیگنال از ریموتهای 433MHz و کنترل وسایلی مانند درب برقی، روشنایی یا سیستمهای امنیتی استفاده میشود. این ماژول دارای ترمینالهای اتصال آسان، آنتن سیمی برای برد بیشتر و قابلیت یادگیری کد ریموتها است و در یک قاب محافظ قرار دارد تا از آن در برابر آسیبهای محیطی محافظت شود. این ماژول برای کنترل دربهای برقی، سیستمهای روشنایی، قفلها و پردههای برقی، و سیستمهای هشدار و امنیتی استفاده میشود.

مشخصات

• فرکانس کاری: 433MHz
• ولتاژ کاری: 12 ولت DC
• نوع کدنویسی: کدلرن (سازگار با ریموتهای EV1527 و PT2262)
• جریان خروجی رله: حداکثر 10 آمپر
• مدهای عملکرد: لحظهای، دائم، و فلیپفلاپ (قابل تنظیم)
• ابعاد:35×30×18 میلی متر

نحوه راه اندازی

راه اندازی مد اول (مد لحظه ای):

اگر یک بار دکمه لرن موجود روی ماژول را فشار دهید روی مد اول (مد لحظه ای) تنظیم می شود. به محض فشردن دکمه ریموت خود کد رادیویی را در حافظه خود ضبط می کند. پس با هر بار فشردن کلید ریموت خود رله عمل می کند و با برداشتن انگشت از روی دکمه ریموت رله خاموش می شود.

راه اندازی مد دوم (مد حافظه دار):

اگر دو بار پشت هم دکمه لرن موجود روی ماژول را فشار دهید روی مد دوم (مد حافظه دار) تنظیم می شود. به محض فشردن دکمه ریموت خود کد رادیویی را در حافظه خود ضبط می کند. پس با هر بار فشردن کلید ریموت خود رله عمل می کند و با فشردن مجدد دکمه ریموت رله خاموش می شود.

راه اندازی مد سوم(مد الاکلنگی):

اگر سه بار پشت هم دکمه لرن موجود روی ماژول را فشار دهید روی مد سوم(مد الاکلنگی) تنظیم می شود. به محض فشردن اولین دکمه ریموت خود اولین کد رادیویی را در حافظه خود ضبط می کند. سپس دوم دکمه را از روی ریموت خود فشار دهید تا دومین کد هم روی ماژول ضبط بشود. پس با هر بار فشردن اولین کلید ریموت خود رله عمل می کند و با فقط با فشردن دومین کلید ریموت رله خاموش می شود.

ریست کردن و پاکسازی حافظه: برای ریست کردن ماژول به طور پشت سر هم دکمه لرن را فشار دهید تا LED ماژول شروع به چشمک زدن کند. در برخی از ماژول ها برای ریست کردن باید دکمه لرن را برای چند ثانیه نگه دارید.

رله های چند کانال هم به همین صورت تنظیم می شوند فقط در هر بار لرن باید دکمه دیگری را فشار دهید تا برای رله بعدی نیاز کد ثبت شود.
