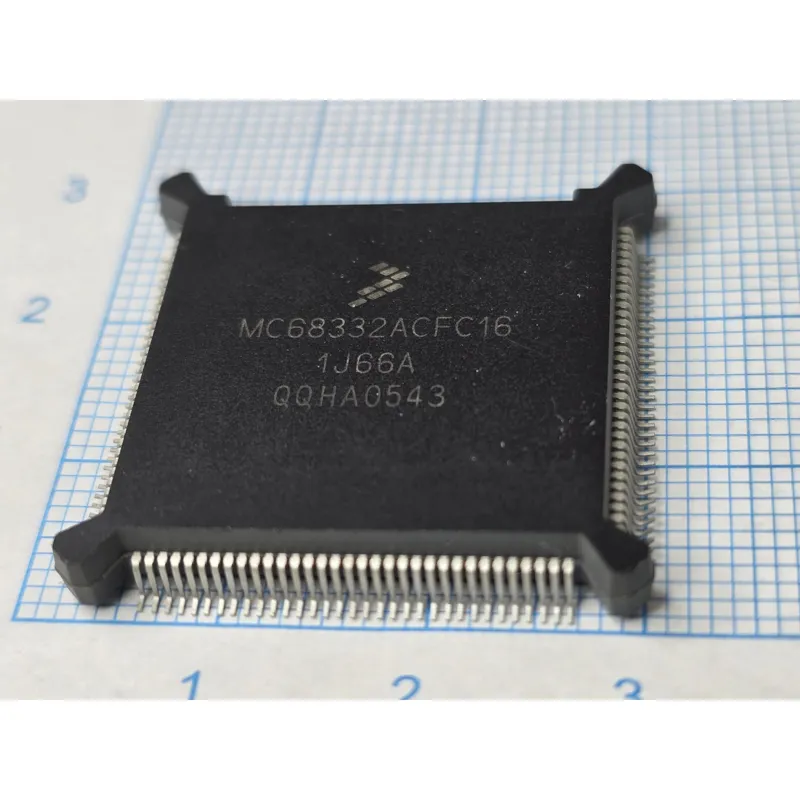

آی سی MC68332ACFC16 MC68332 QFP132

MC68332ACFC16 یک میکروکنترلر 32 بیتی قدیمی صنعتی از خانواده Motorola 683xx (CPU32) است که امروزه بیشتر در تجهیزات صنعتی قدیمی، کنترلرها و سیستمهای Embedded قدیمی دیده میشود. ()

مشخصات اصلی:

سازنده اصلی: Motorola بعداً Freescale NXP

هسته پردازنده: CPU32 (بر پایه معماری 68000)

کلاک: 16MHz

حافظه داخلی برنامه: ندارد (ROMless)

RAM داخلی: حدود 2KB SRAM

ولتاژ کاری: 4.5 تا 5.5 ولت (معمولاً 5V)

پکیج: 132 پایه PQFP/BQFP

دما کاری: حدود 40 تا +85°C

تعداد I/O: محدود (بسته به تنظیمات پورتها)
()

امکانات داخلی:

SIM (System Integration Module)

مدیریت Reset

Watchdog

Chip Select

Clock/PLL

TPU (Time Processor Unit)

تایمرهای دقیق

کنترل PWM

کاربردهای کنترل موتور

QSM

SPI

SCI/UART
()

کاربردهای رایج:

این آیسی در زمان خودش در موارد زیر زیاد استفاده شده:

کنترلرهای صنعتی

ECU های خودروهای قدیمی

کنترل حرکت و موتور

تجهیزات اندازهگیری

PLC و سیستمهای اتوماسیون قدیمی

بردهای صنعتی ساخت دهه 90 و اوایل 2000

نکته مهم برای تعمیرات:

چون ROM داخلی ندارد، برنامه دستگاه معمولاً در یک حافظه خارجی مثل:

EPROM (مثلاً 27C )

Flash قدیمی

SRAM با باتری بکاپ

قرار دارد. بنابراین اگر دستگاهی با MC68332 روشن نمیشود، فقط تعویض این CPU کافی نیست؛ باید:

تغذیههای 5V و GND را چک کرد.

سیگنال Reset بررسی شود.

کلاک 16MHz بررسی شود.

EPROM/Flash خارجی و باس آدرس و دیتا بررسی شود.
