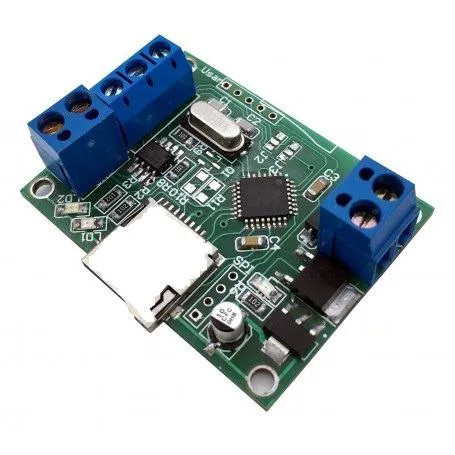

دیتالاگر یونیورسال ABM

مشخصات

ولتاژ ورودی از 5 الی 24 ولت
ذخیره سازی داده روی MicroSD تا ظرفیت 64GB FAT16/32
رابط فرمان ساده
نرخ داده قابل تنظیم تا 115200bps
پشتیبانی از Usart TTL RS485 RS232
مصرف جریان 2mA زمان آماده به کار و 6mA در حالت کار

نحوه استفاده

1 لحیم کاری جامپر مد نظر جهت استفاده از RS485 یا RS232 جهت استفاده از واسط TTL نیاز به انجام لحیم کاری جامپر نیست.
2 وارد کردن SDCard در خشاب روی ماژول .
3 اتصال دستگاه یه منبع تغذیه (24 الی 8) ولت نکته جهت بهره برداری در ولتاژ 5 ولت از پایه 5+ پورت سریال استفاده کنید.
4 وصل کردن خروجی سریال دست گاه مد نظر به دستگاه سرعت پیشفرض 9600 است جهت تنظیم در سرعت های دیگر فایل Config.txt را طبق راهنمای الف
ویرایش کنید.
5 داده های ارسالی در فایل های با پسوند txt.   ذخیره می شوند.
فایل تنظیمات همانند شکل زیر می­بایست در SDcard ایجاد شده باشد، جهت تنظیم مشخصه های سریال آن را ویرایش می­کنیم.
