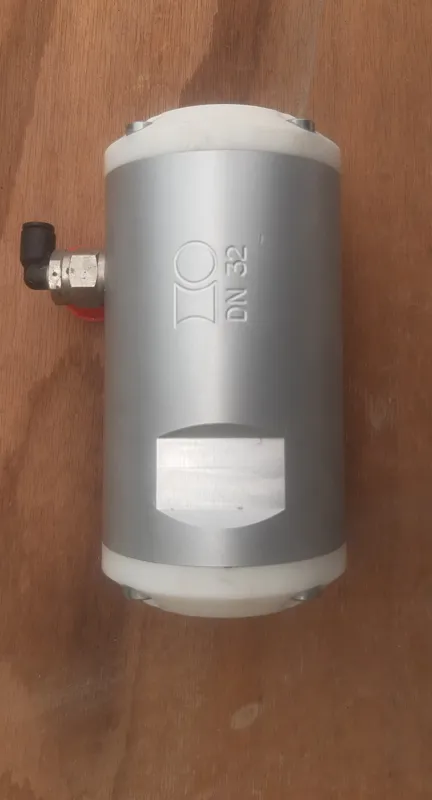

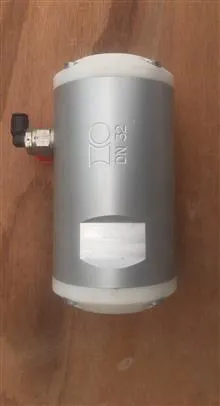

شیر پینچ HO-Matic سری 80 ساخت سوئیس

شیر پینچ سری 80 یک شیر همه کاره و قوی است که طیف وسیعی از کاربردهای خاص را برآورده می کند و انعطاف پذیری در کنترل سیالات را ارائه می دهد. ساختار آن متشکل از POM و آلومینیوم است که سازگاری با محیط های مختلف را تضمین می کند. این سری سوپاپ برای نصب و کارکرد آسان طراحی شده است.

تیوپ بسیار مقاوم الاستیک که در محفظه شیر کارگذاشته شده است توسط محفظه  کنترل احاطه شده است. اگر هوای فشرده به این فضا وارد شود،تیوپ الاستیک که در ابتدا گرد است، تغییر شکل میدهد، بیضی شکل میشود و سپس در یک موقعیت از پیش تعیینشده صاف تا میشود. شیر پینچ اکنون تا زمانی که فشار کنترل ادامه دارد بسته است.

با توجه به کیفیت لاستیک، شیرهای پینچ تا حداکثر دمای 120 درجه سانتیگراد قابل استفاده هستند.

شیر پینچ را می توان با یک کنترل کننده فشار متناسب (PPC) کنترل کرد.

از حدود فشار دیفرانسیل 2.5 بار (فشار کنترلی منهای فشار کاری)، شیر پینچ HO-Matic در برابر هوا بسته می شود، حتی با کالاهای فله و جامدات. به لطف فاصله نزدیک امکان پذیر است. آستین الاستومری در ناحیه طولانی تری بسته می شود و به آرامی مواد منتقل شده را محصور می کند.

شیرهای پینچ HO-Matic تقریباً برای همه حالت های مواد مناسب هستند و اغلب به عنوان حل کننده واقعی مشکلات در نظر گرفته می شوند.(مایع-جامد-گاز)

فشار کنترل مورد نیاز (از شبکه هوای فشرده) شیر پینچ بستگی به کیفیت لاستیک و قطر آستین دارد. به طور معمول، تمام آستین ها را می توان 100 درصد با فشار تفاضلی تقریباً بسته کرد. (2.5 بار )

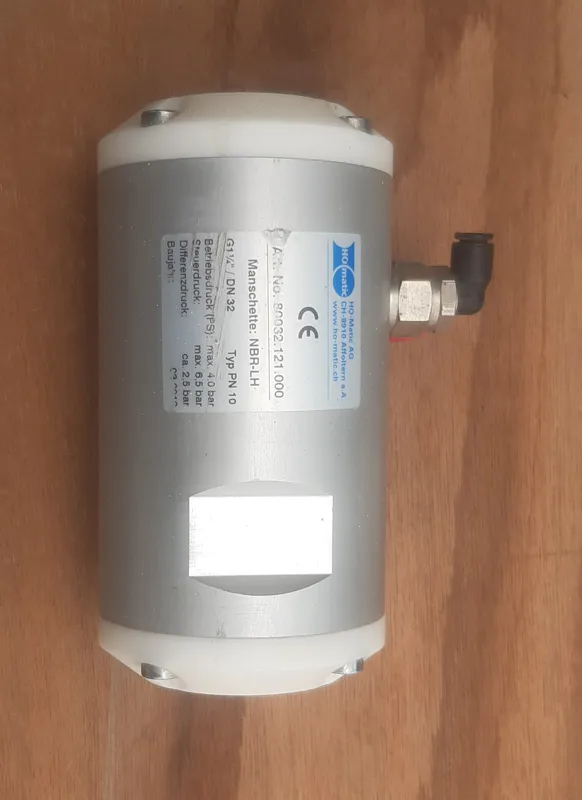

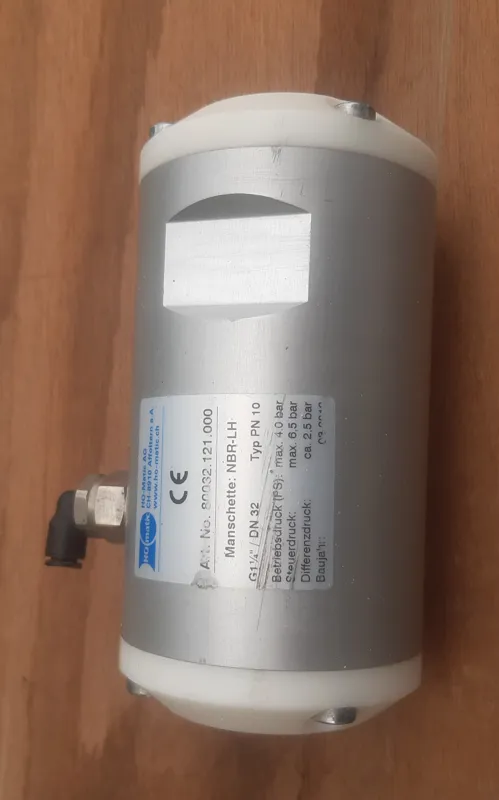

فشار عملیاتی (HP):4.0 بار

کنترل فشار: حداکثر 6.5 بار

فشار دیفرانسیل: 2.5 بار

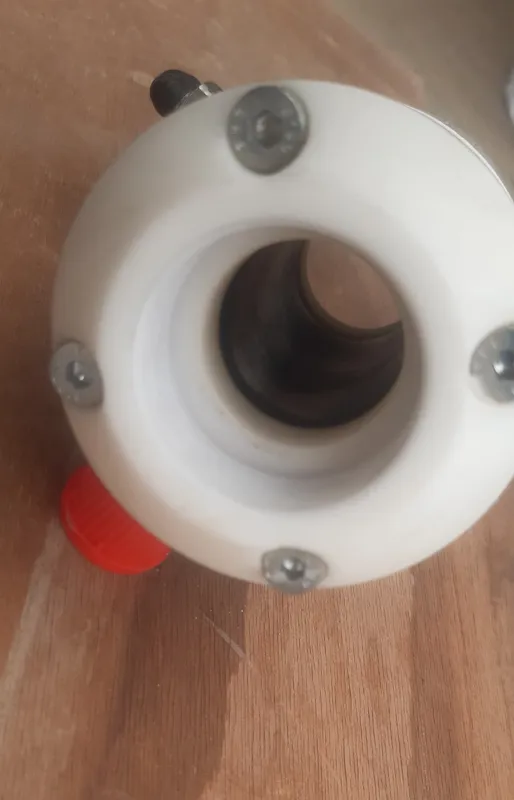

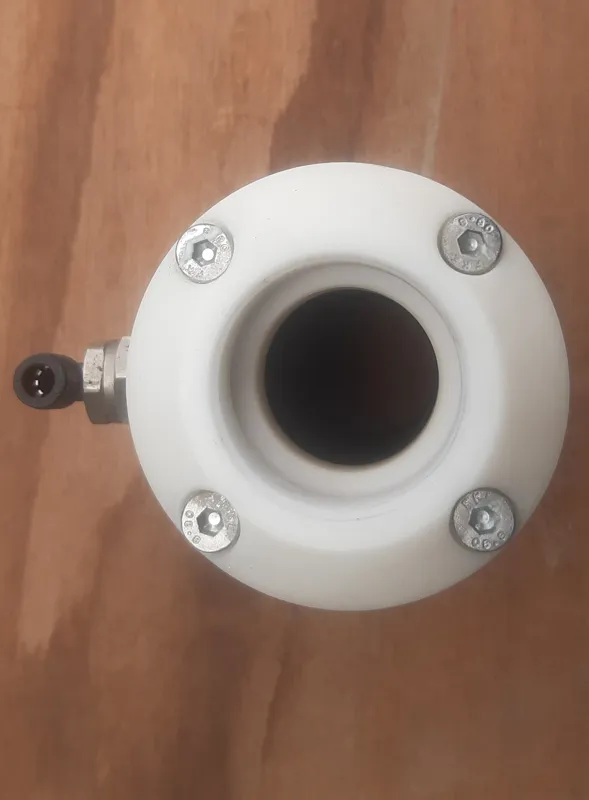

سایز ورودی و خروجی مواد : 1,1/4 اینچ

سایز ورودی هوا : 1/4 اینچ

ساخت کشور سوئیس
