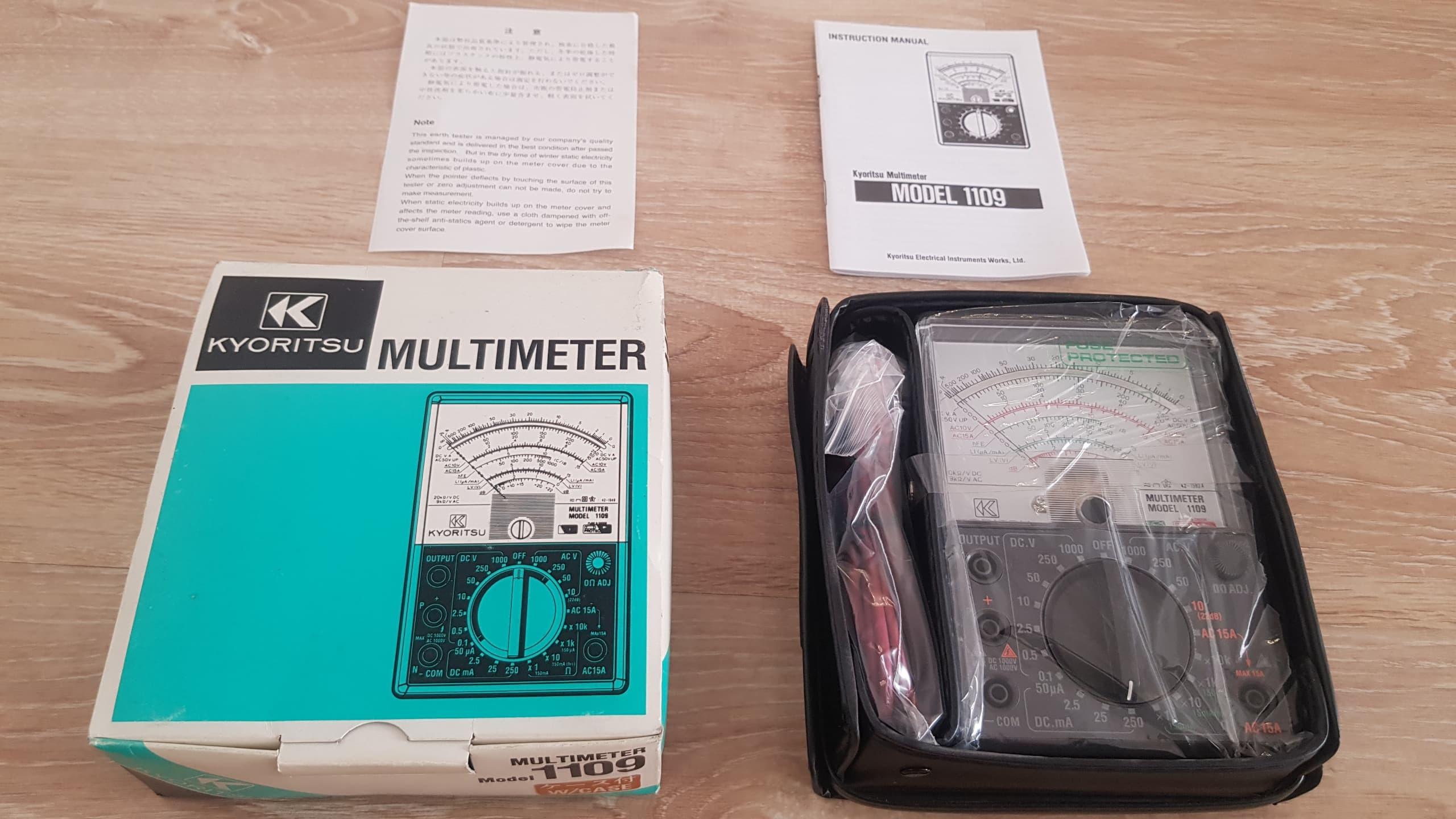

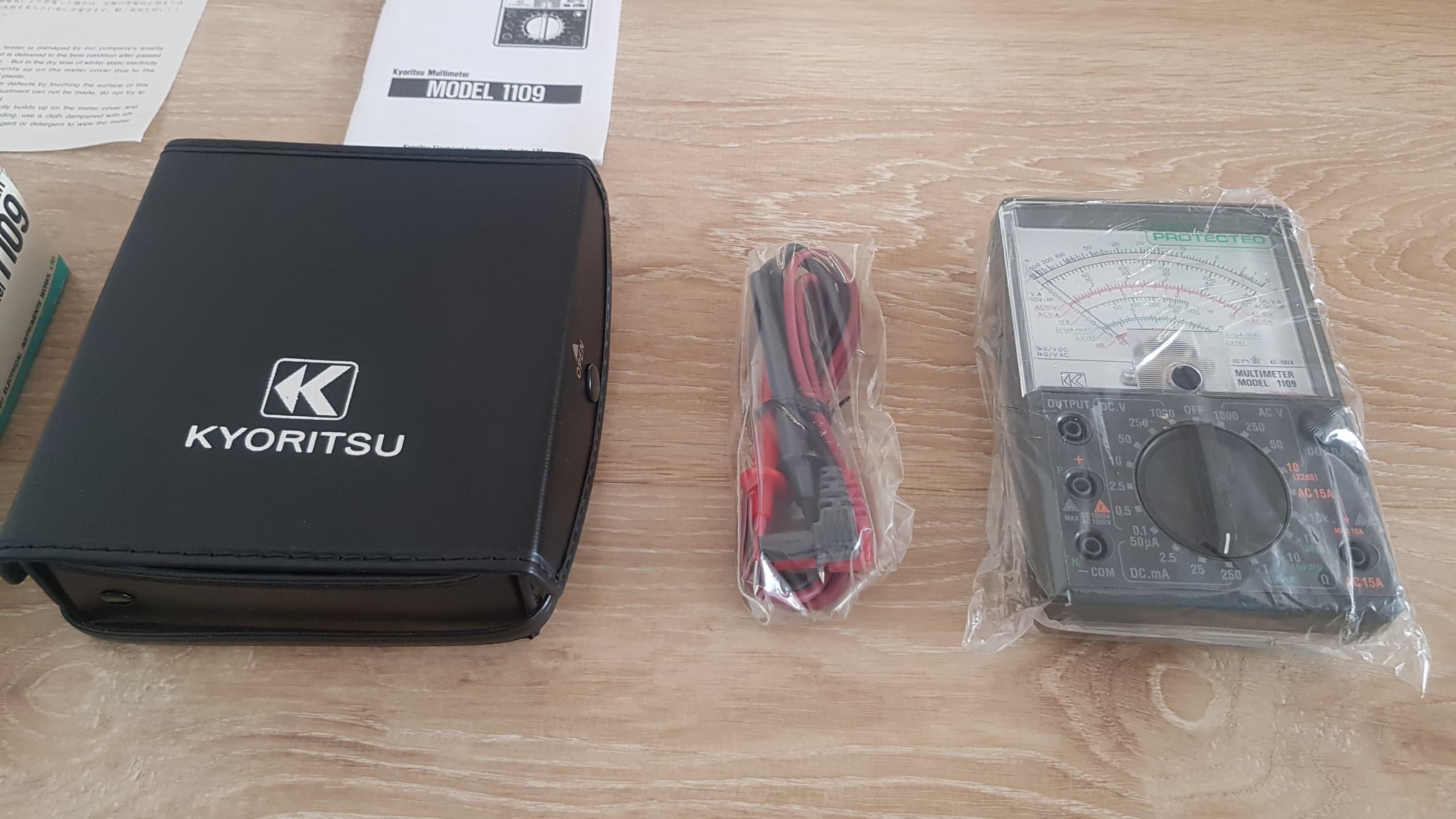

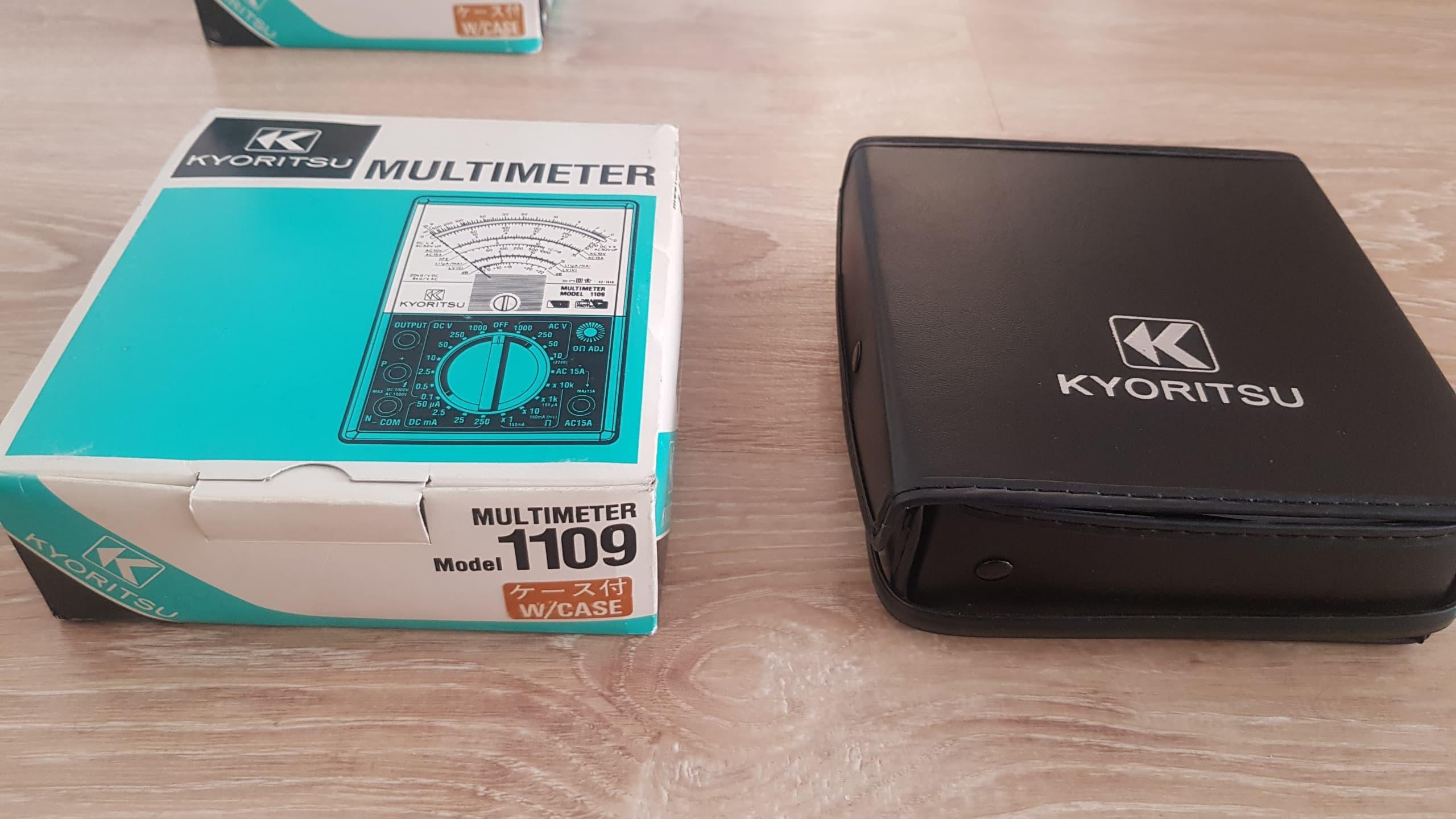

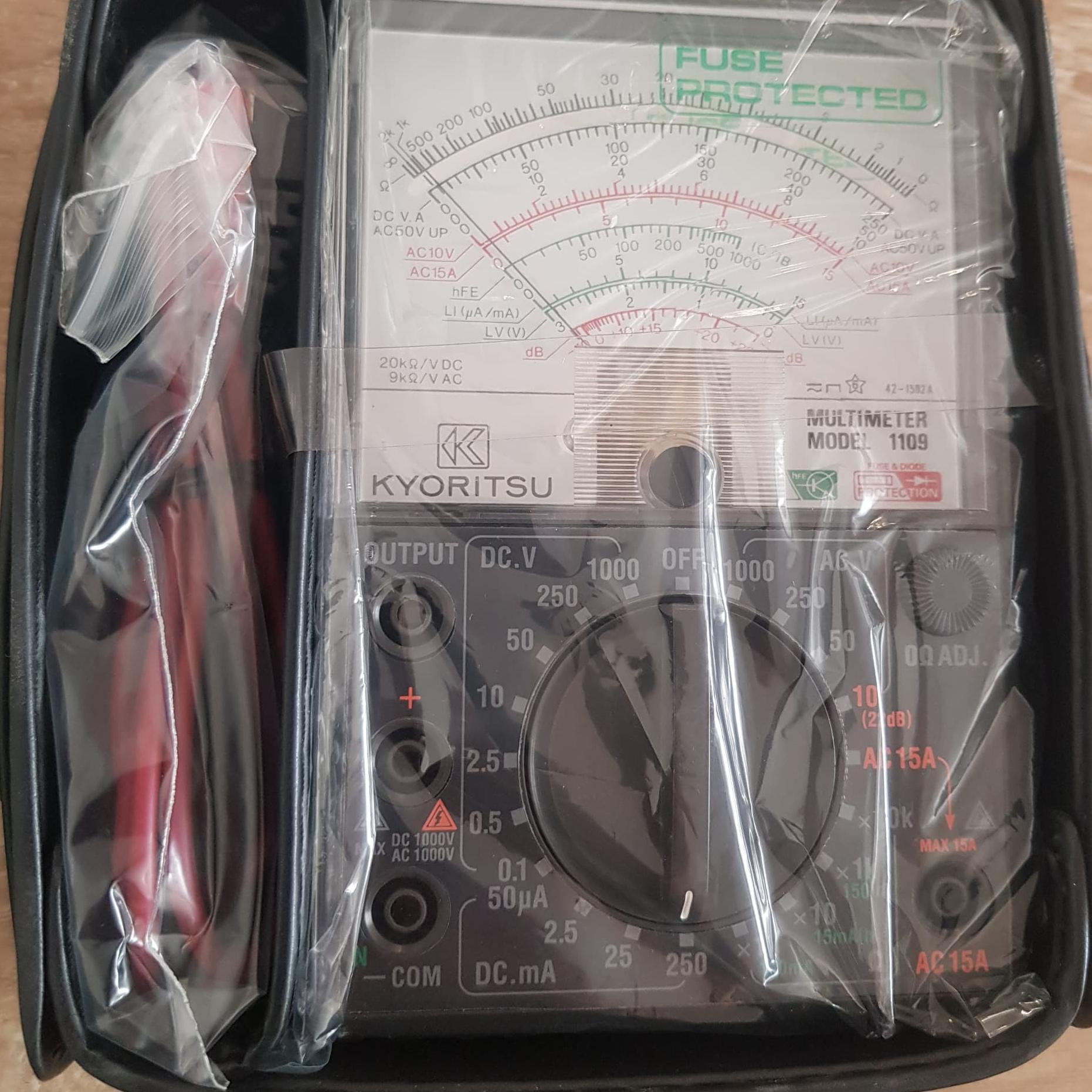

اهم متر کیوریتسو 1109-KYORITSU

• نوع دستگاه: مولتیمتر آنالوگ (صفحهای عقربهای)
• مدل: KEW 1109
• سازنده: KYORITSU Electrical Instruments Works, Ltd (ژاپن)
• ابعاد: 100 (عرض) × 150 (طول) × 47 (عمق) میلیمتر
• وزن: حدود 330 گرم
• کاربردها: اندازهگیری ولتاژ AC/DC، جریان DC، مقاومت، تست دیود، ترانزیستور، و dB در مدارهای الکترونیکی و صنعتی.

مشخصات فنی اهم متر کیوریتسو 1109

ولتاژ DC (7 محدوده):

• محدودهها: 0.1V, 0.5V, 2.5V, 10V, 50V, 250V, 1000V
• دقت: ±3 درصد از مقدار اسکیل کامل
• مقاومت داخلی: 20kΩ/V (برای محدوده 10V و بالاتر)

ولتاژ AC (4 محدوده):

• محدودهها: 10V, 50V, 250V, 1000V
• دقت: ±3 درصد از مقدار اسکیل کامل
• مقاومت داخلی: 9kΩ/V (برای محدوده 50V و بالاتر)
• فرکانس کاری: مناسب برای فرکانسهای پایین (جزئیات در نمودار مشخصات فرکانسی)

جریان DC (4 محدوده):

• محدودهها: 50μA, 2.5mA, 25mA, 250mA
• دقت: ±3 درصد از مقدار اسکیل کامل

مقاومت (4 محدوده):

• محدودهها:
• 1Ω (0-2kΩ، وسط اسکیل: 20Ω)
• ×10Ω (0-20kΩ، وسط اسکیل: 200Ω)
• ×1kΩ (0-2MΩ، وسط اسکیل: 20kΩ)
• ×10kΩ (0-20MΩ، وسط اسکیل: 200kΩ)
• دقت: ±3 درصد از طول اسکیل
• جریان ترمینال (LI) و ولتاژ ترمینال (LV) برای هر محدوده:
• ×1Ω: حداکثر 150mA (LI)، 3V (LV)
• ×10Ω: حداکثر 15mA (LI)، 3V (LV)
• ×1kΩ: حداکثر 150μA (LI)، 3V (LV)
• ×10kΩ: حداکثر 60μA (LI)، 12V (LV)

اندازهگیری dB (4 محدوده):

• محدودهها:
• 10V AC: 10 تا +22dB (0dB=0.775V روی 600Ω)
• 50V AC: +4 تا +36dB (با اضافه کردن +14dB به قرائت)
• 250V AC: +18 تا +50dB (با اضافه کردن +28dB به قرائت)
• 1000V AC: +30 تا +62dB (با اضافه کردن +40dB به قرائت)

خروجی فرکانس پایین (با ترمینال OUTPUT):

• برای اندازهگیری مؤلفه AC در مدارهای کوپل شده با DC (مانند تلویزیون و تجهیزات صوتی).
• محدودهها: 10V, 50V, 250V, 1000V (با تصحیح فرکانس بر اساس نمودار مشخصات).

تست ترانزیستور (hFE):

• محدوده: 0-1000 (در محدوده ×10Ω)
• دقت: ±3 درصد از طول اسکیل
• نیاز به اتصال پایههای ترانزیستور با تستلید مخصوص (شامل مقاومت 24kΩ برای جریان بیس ~100μA).

تست دیود:

• امکان اندازهگیری ولتاژ مستقیم (VF) و جریان مستقیم (IF) دیودها.
• هشدار: از محدوده ×10kΩ برای دیودهای با ولتاژ معکوس پایین استفاده نشود (ولتاژ 12V ممکن است به دیود آسیب بزند).

امکانات و قابلیتهای ویژه:

• صفحه مدرج آینهای: برای کاهش خطای پارالکس و خواندن دقیقتر.
• ترمینال OUTPUT: جداسازی مؤلفه DC از سیگنال AC برای اندازهگیری دقیقتر.
• محافظت با فیوز: فیوز سریع 250V/0.5A برای محافظت از دستگاه در برابر اضافهبار.
• پایداری بالا: طراحی مقاوم در برابر ضربه و لرزش.
• تستلیدهای ایمن: مطابق با استانداردهای ایمنی برای کار با ولتاژهای بالا.
