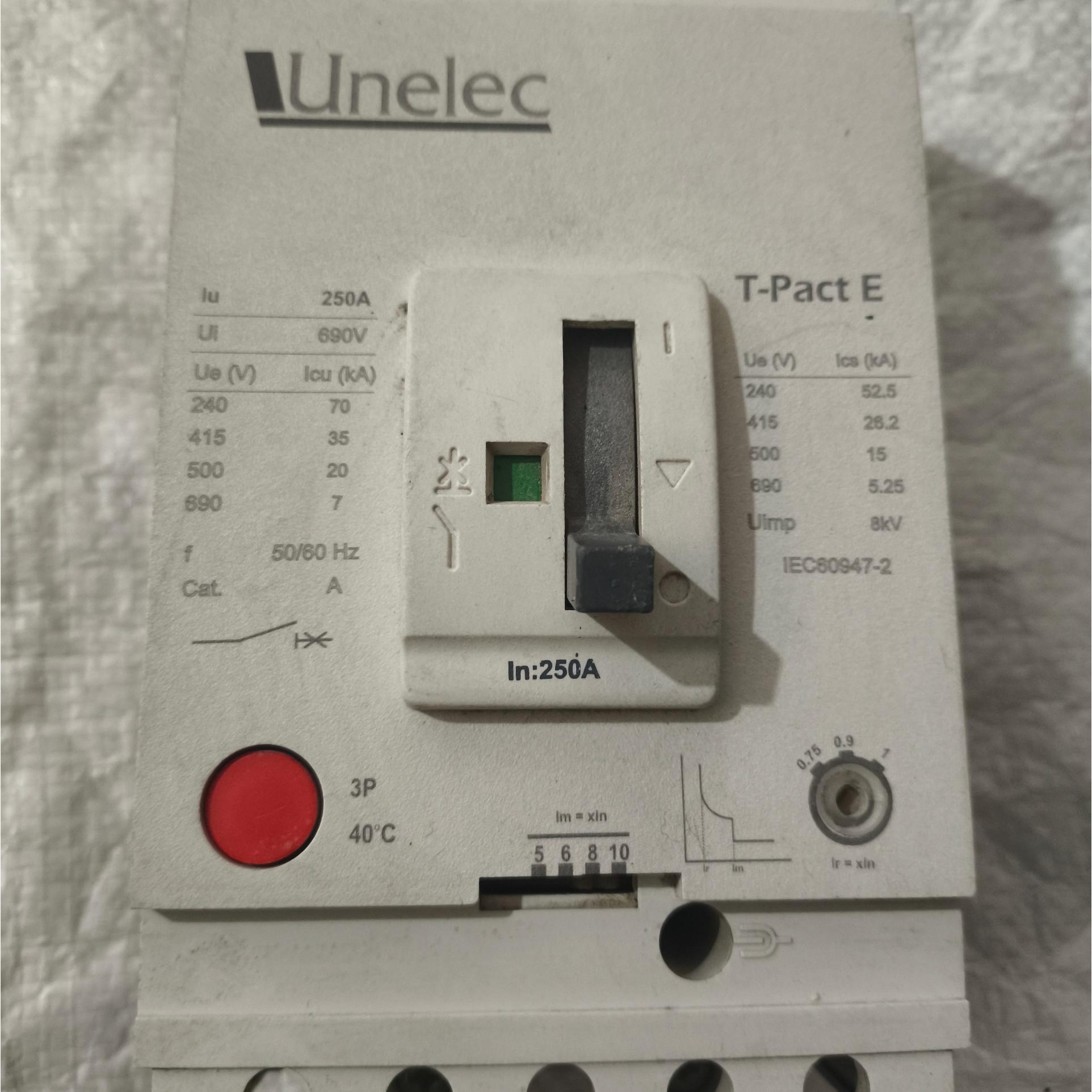

کلید اتوماتیک کمپکت 250آمپر

مشخصات کلی
برند: Unelec
سری / مدل: T-Pact E
نوع: کلید اتوماتیک کمپکت MCCB
تعداد پل: 3 پل (3P)
رده کاری: Category A
استاندارد: IEC 60947-2
مشخصات جریان
جریان نامی (In): 250 آمپر
جریان تنظیمی حرارتی (Ir):
قابل تنظیم در بازه 0.75 × In تا 1 × In
جریان مغناطیسی (Im):
قابل تنظیم در مقادیر 5 / 6 / 8 / 10 × In
فرکانس کاری: 50/60 Hz
دمای مرجع: 40°C
مشخصات ولتاژ
ولتاژ عایقی (Ui): 690 ولت
ولتاژ ضربهای (Uimp): 8 kV

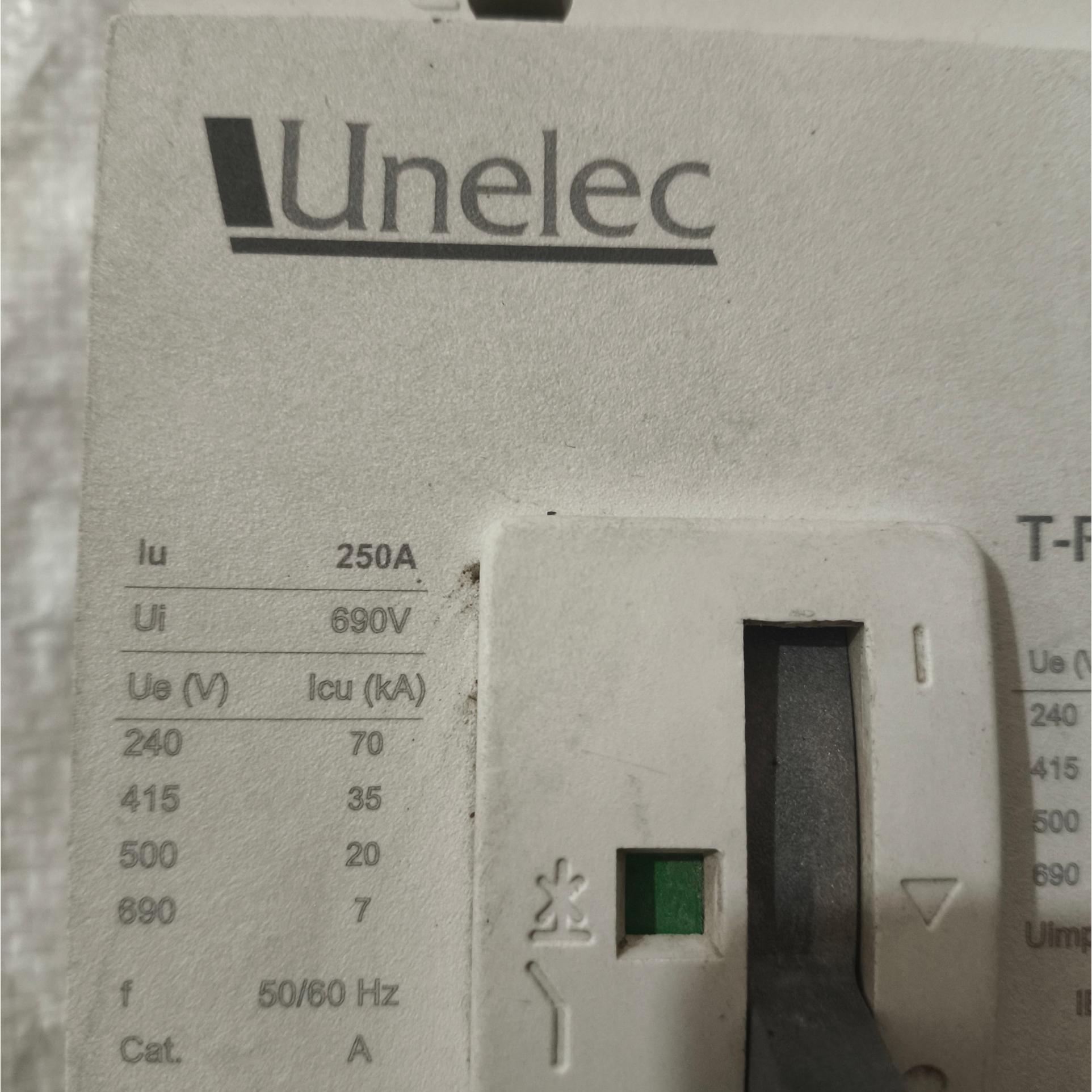

قدرت قطع اتصال کوتاه (Icu)
ولتاژ کاری (Ue)
قدرت قطع Icu
240 V
70 kA
415 V
35 kA
500 V
20 kA
690 V
7 kA

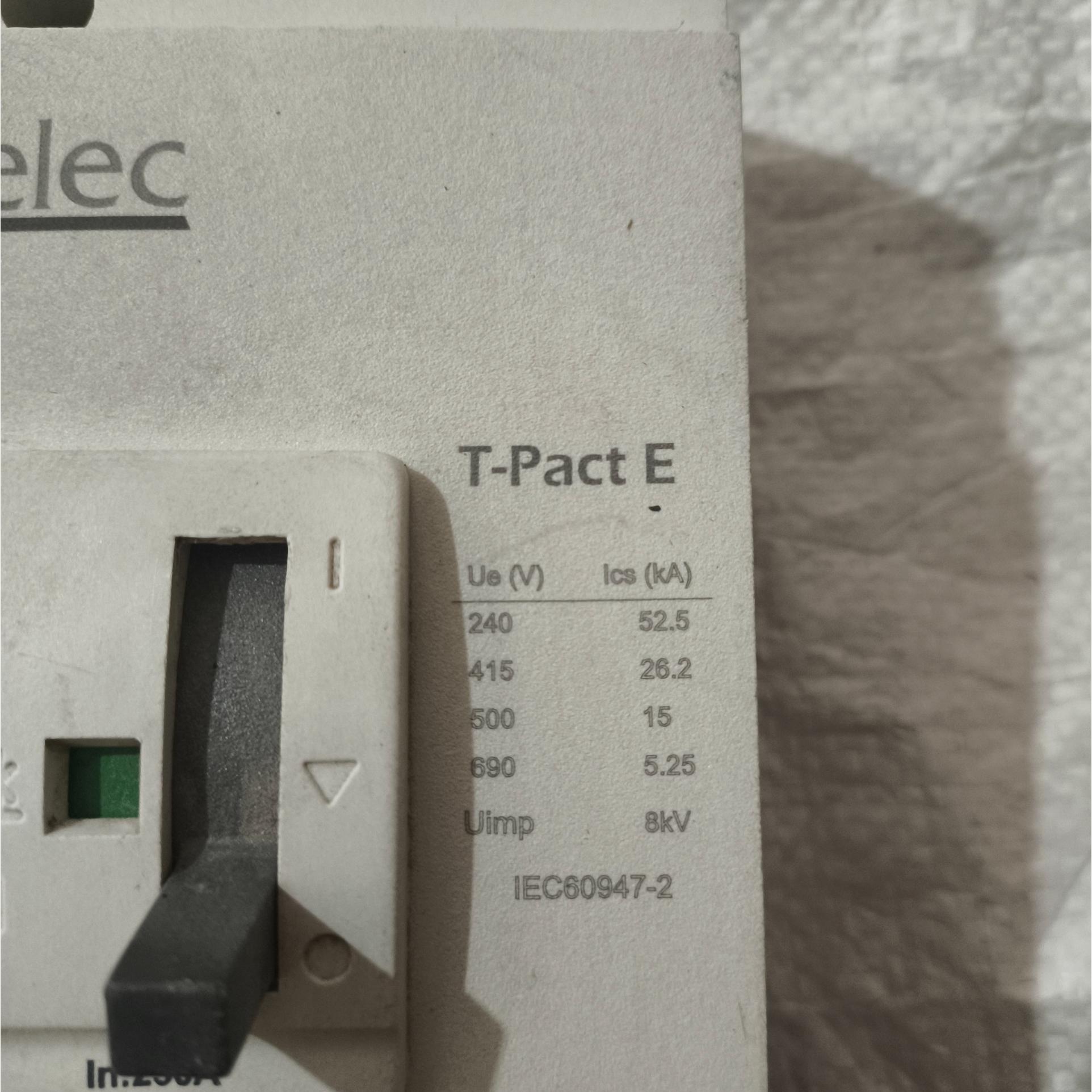

قدرت قطع سرویس (Ics)
ولتاژ کاری (Ue)
Ics
240 V
52.5 kA
415 V
28.2 kA
500 V
15 kA
690 V
5.25 kA
امکانات و حفاظتها
حفاظت حرارتی (اضافهبار) قابل تنظیم
حفاظت مغناطیسی (اتصال کوتاه) قابل تنظیم
دکمه تست (Trip Test) قرمز
نشانگر وضعیت ON / OFF
مکانیزم دستی
جمعبندی
این کلید:
MCCB سهفاز 250 آمپر
با قدرت قطع بسیار بالا (تا 70kA در 240V)
مناسب تابلوهای صنعتی سنگین، موتورخانهها، پستهای توزیع و خطوط اصلی
