کلید اتوماتیک کمپکت 175آمپر

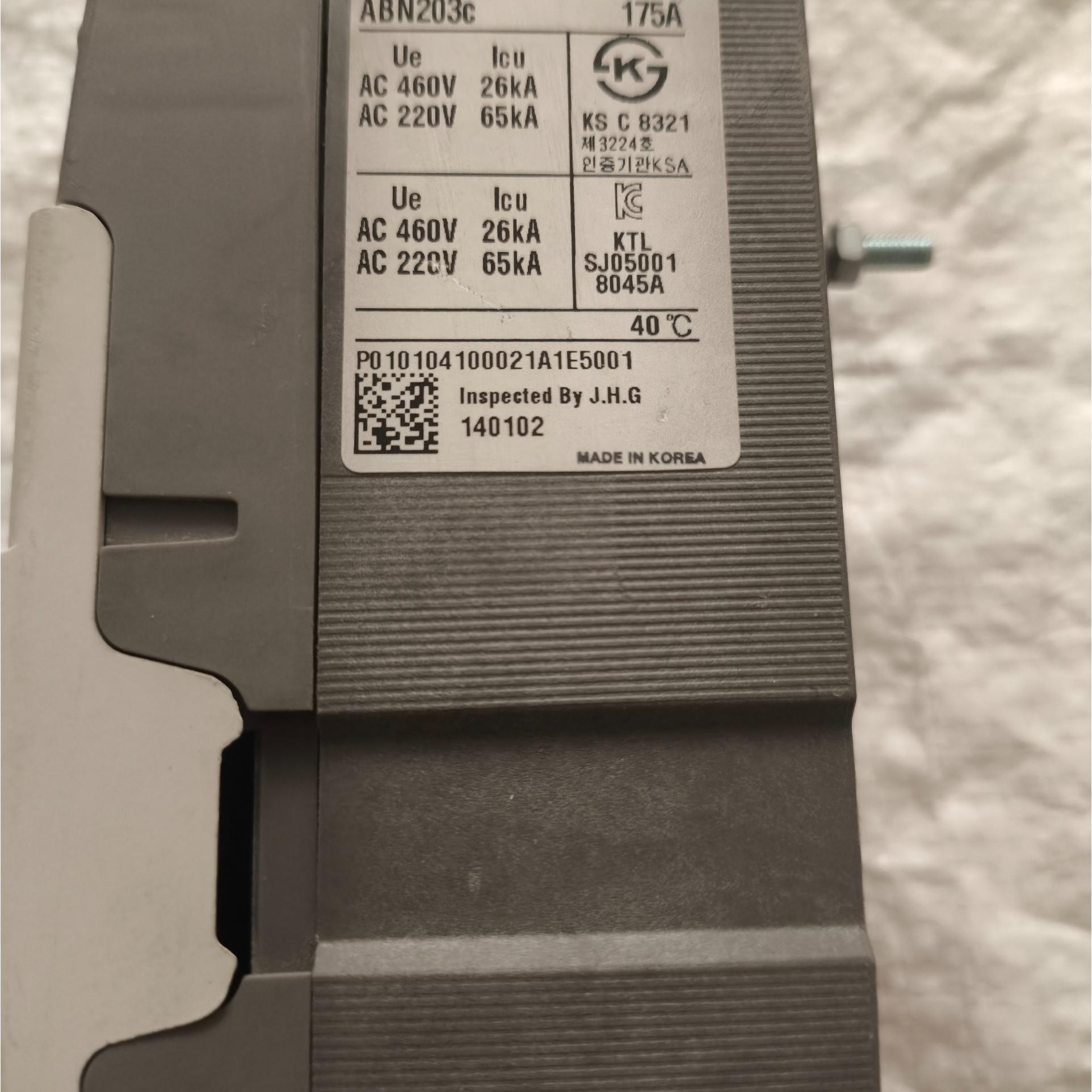

مشخصات فنی کلید ABN 203c (LS Metasol MCCB)
مشخصات الکتریکی
نوع دستگاه: MCCB کلید اتوماتیک کامپکت (Thermal-Magnetic)
sunpowerberhad.com.my
سری: Metasol ABN (غیر قابل تنظیم N type)
ls-electric.com
تعداد پل: 3P (سه فاز)
Công Ty Hoài An
فریم سایز: 250AF
Công Ty Hoài An
جریان نامی (In): 175 A (روی دسته درج شده) در این سری قابل انتخاب از 100 تا 250 A است
phuonglai.com
ولتاژ عملیاتی (Ue):
AC تا 690 V
DC تا 500 V
Công Ty Hoài An
فرکانس کاری: 50/60 Hz
Công Ty Hoài An
ولتاژ عایق (Ui): 750 V
Công Ty Hoài An
ولتاژ ضربه ای (Uimp): 8 kV
Công Ty Hoài An
قدرت قطع و حفاظت
Icu (Ultimate breaking capacity): حدود 30 kA (کایلوآمپر) توانایی قطع جریان اتصال کوتاه
Công Ty Hoài An
Ics (Service breaking capacity): برابر 100 درصد Icu میتواند با همان سطح تکرار قطع کار کند
Công Ty Hoài An
حفاظت داخلی:
اضافهبار (Thermal)
اتصال کوتاه (Magnetic) غیر قابل تنظیم داخلی
sunpowerberhad.com.my
خصوصیات مکانیکی و استاندارد
نوع تثبیت/اتصال: اتصال پیچدار از جلو (Front screw terminals)
Công Ty Hoài An
استانداردها: مطابق IEC 60947-2 (استاندارد مدارشکنهای ولتاژ پایین)
LS Electric
محافظت بدنه: حدود IP20 (محافظت در برابر تماس با انگشت و ذرات متوسط)
Công Ty Hoài An
مواد: بدنه مقاوم در برابر حرارت و آتش (ماده عایق فنوپلاستیک)
Công Ty Hoài An
ابعاد و وزن
ابعاد تقریبی: ~165 × 105 × 60 mm
Công Ty Hoài An
وزن: حدود 1.2 kg
Công Ty Hoài An
توضیحات تکمیلی
این مدل غیر قابل تنظیم (Non-adjustable) است، یعنی با ترمینال حرارتی و مغناطیسی ثابت طراحی شده و نمیتوان جریان قطع مغناطیسی یا زمان قطع حرارتی را در آن تغییر داد.
میتوان در تابلوهای برق صنعتی بهعنوان حفاظت بارهای سهفاز تا 175 A یا کلید اصلی ورودی تابلو استفاده کرد.
