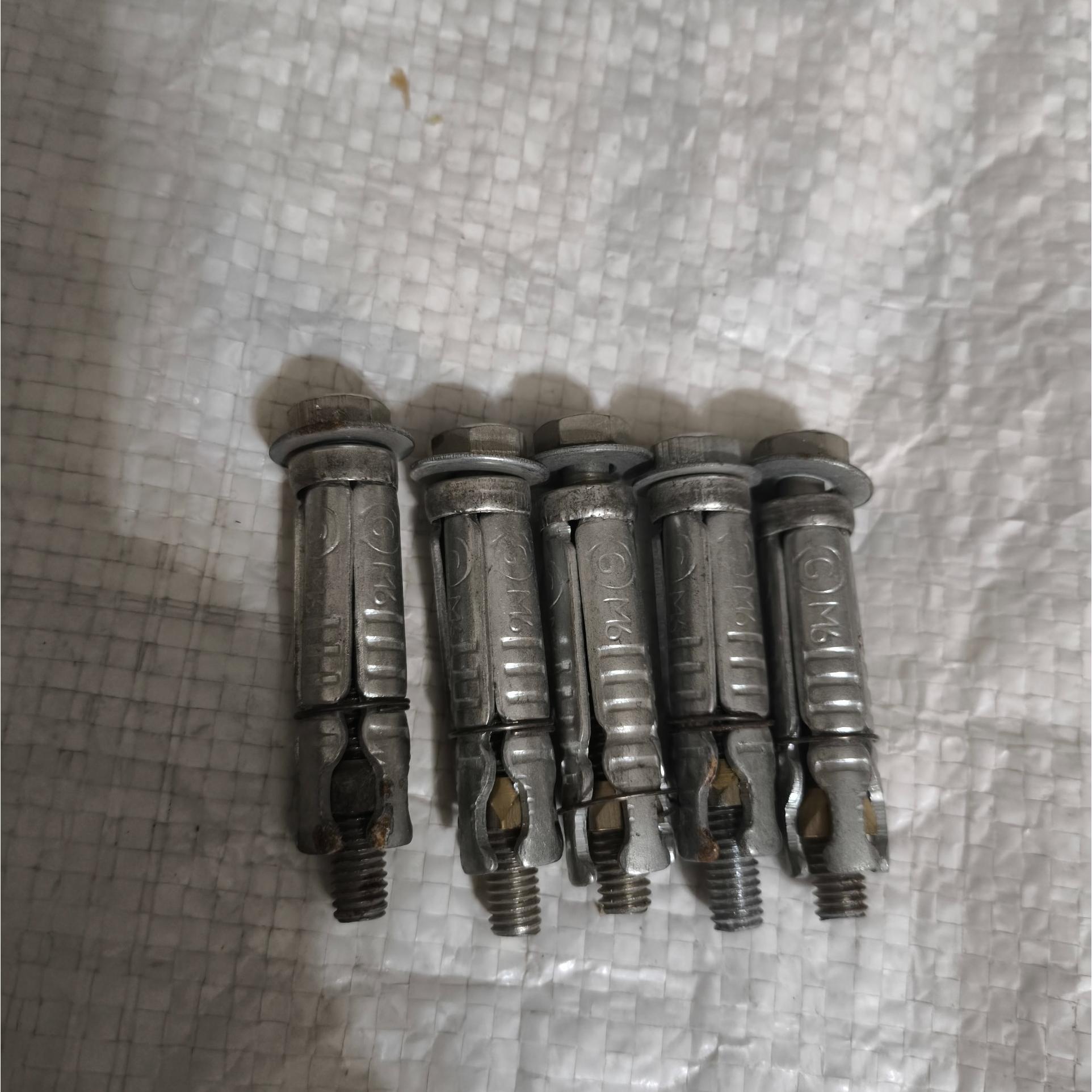

رول بولت فلزی

1 نام قطعه
رول بولت فلزی (Metal Expansion Anchor / Sleeve Anchor)
کاربرد: اتصال سازهها به بتن، سنگ، دیوار صلب
2 سایز تقریبی
با توجه به نسبتها و استاندارد رایج بازار ایران:
سایز محتمل:
M8 یا M10
قطر رزوه:
M8 حدود 8 میلیمتر
M10 حدود 10 میلیمتر
طول کل: تقریباً 60 تا 80 میلیمتر
(برای تشخیص قطعی باید با کولیس اندازهگیری شود)
3 جنس و پوشش
جنس: فولاد کربنی
پوشش سطح:
گالوانیزه سرد (رنگ نقرهای مات مشخص است)
مقاوم در برابر زنگزدگی معمولی (نه صنعتی شدید)
4 اجزای تشکیلدهنده
پیچ ششگوش
بوش انبساطی فلزی
مخروط انتهایی (Expansion Cone)
واشر تخت
مهره ششگوش
5 مکانیزم عملکرد
با سفت شدن پیچ:
مخروط به داخل بوش کشیده میشود
بوش باز شده و به دیواره بتن فشار میآورد
اتصال مکانیکی قوی ایجاد میشود
6 کاربردها
نصب:
پلیت فلزی
براکت
نرده
ساپورت تأسیسات
شاسی و فریم فلزی
مناسب برای:
بتن
سنگ
دیوارهای متراکم
7 استاندارد رایج
DIN 933 / DIN 6921 (برای پیچ)
استاندارد عمومی انکر مکانیکی (غیراستاندارد پروژهای خاص)
