ZX Spectrum Diagnostic ROM v1.71

Name: ZX Spectrum Diagnostic ROM v1.71
Price: 52452750 IRR

نو

شماره کالا: 35922546

5٬245٬275 تومان

5 عدد از این کالا موجود است

توضیحات بیشتر

ZX Spectrum Diagnostic ROM تشخیصی حرفهای ZX Spectrum

رام تشخیصی ZX Spectrum

نسخه فعلی: نسخه 1.71 تاریخ مستندات: 27-02-2024

توضیحات کلی

این یک ایمیج ROM ویژه برای تشخیص عیب در کامپیوترهای ZX Spectrum است. این رام قادر است بخش های مختلف دستگاه شامل RAM، ROM، صفحه کلید، صدا، ویدیو، ULA و CPU Z80 را تست و خطایابی کند.
این ROM عمدتاً برای مدل های 48/16K طراحی شده اما تست های مخصوص مدل های 128K را نیز شامل می شود.

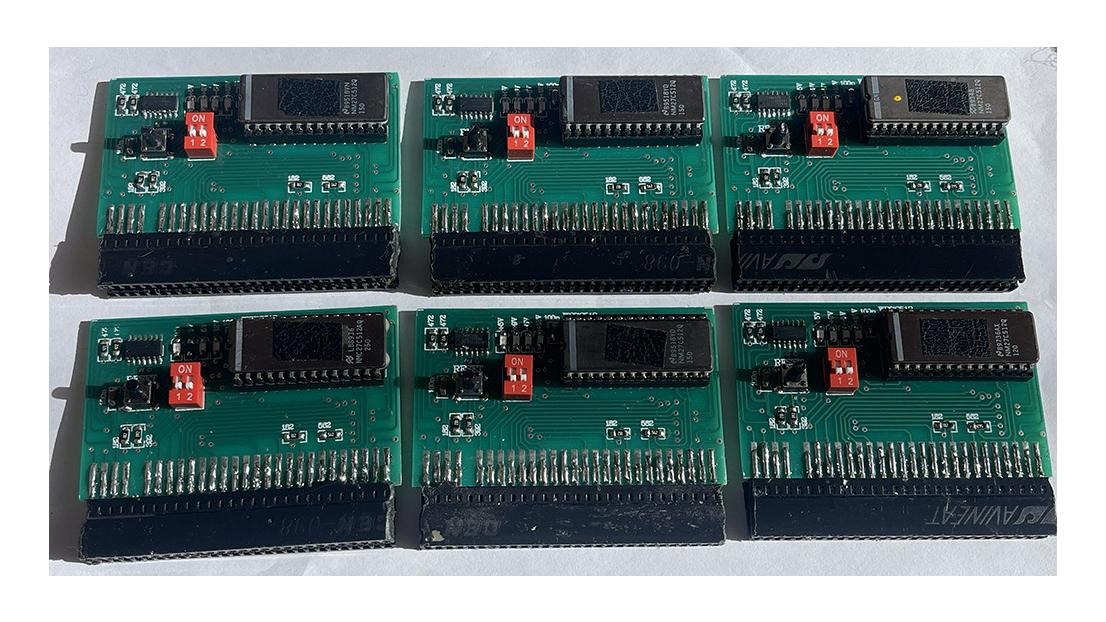

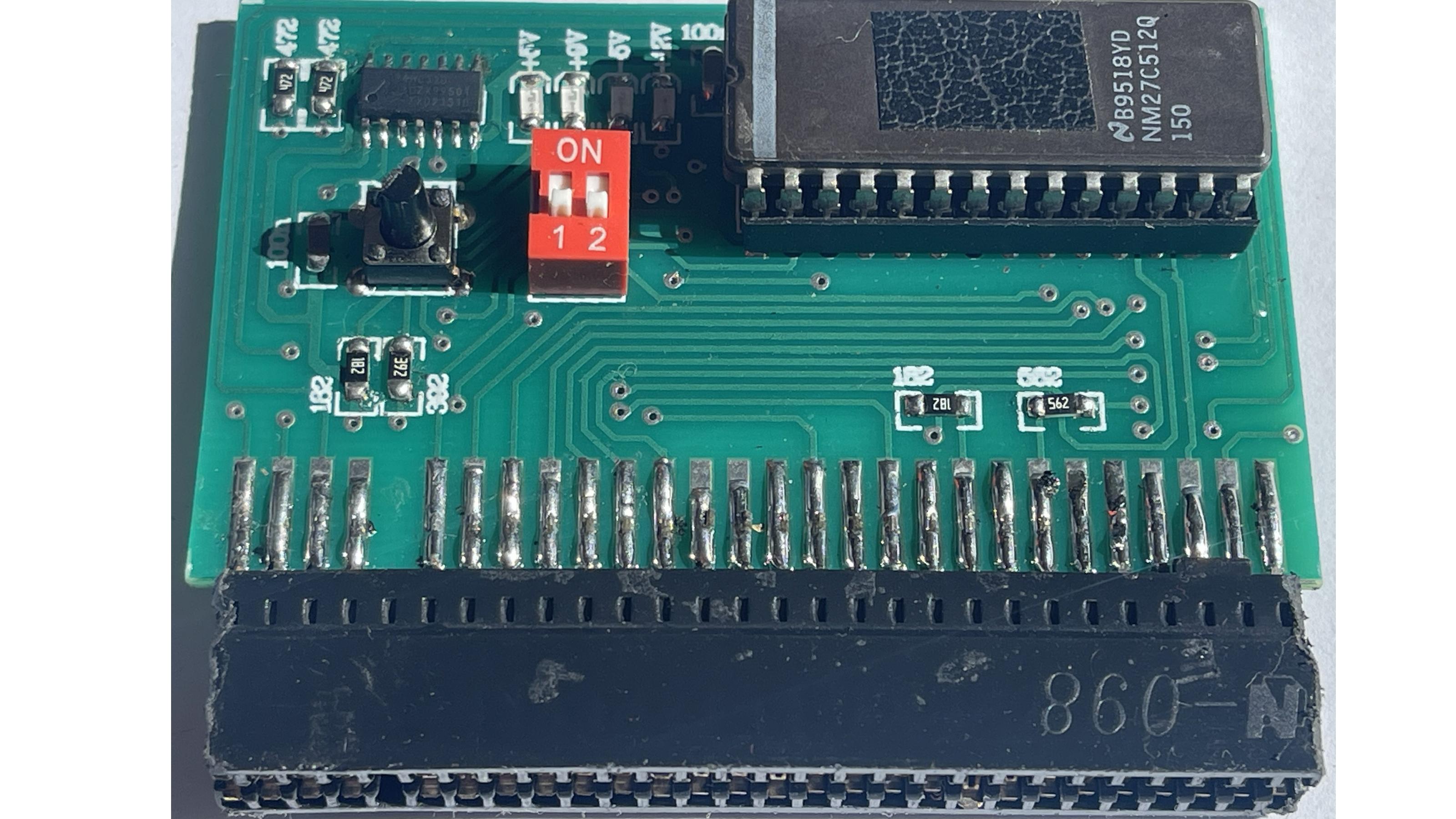

رام را می توان روی هر سیستم سوییچ ROM نصب کرد؛ با این حال برخی تست ها نیازمند اجرای آن از SMART Card Retroleum هستند.

ZX Spectrum Diagnostic ROM v1.71

تشخیص حرفه ای خرابی اسپکتروم در چند ثانیه

اگر ZX Spectrum شما روشن نمی شود، تصویر ندارد یا خطای رم دارد، این ROM دقیقاً همان چیزی است که نیاز دارید.

Diagnostic ROM نسخه 1.71 ساخته ی Phil Ruston کامل ترین ابزار تست سخت افزاری برای تمامی مدل های
ZX Spectrum 16K / 48K / 128K / ư / ưA / Ʊ است.

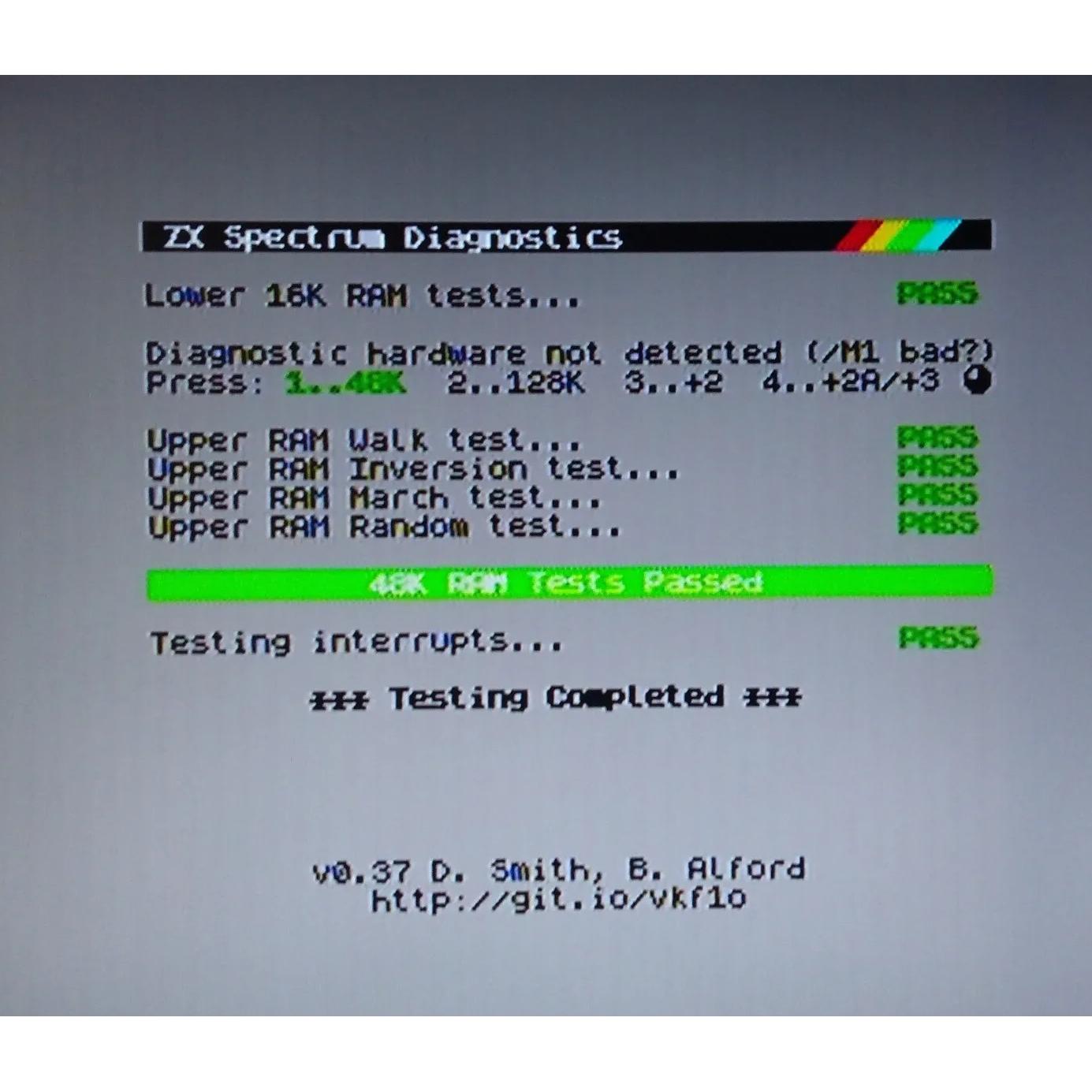

تست های RAM

راه اندازی اولیه

پس از روشن کردن دستگاه:

یک بوق شنیده می شود.

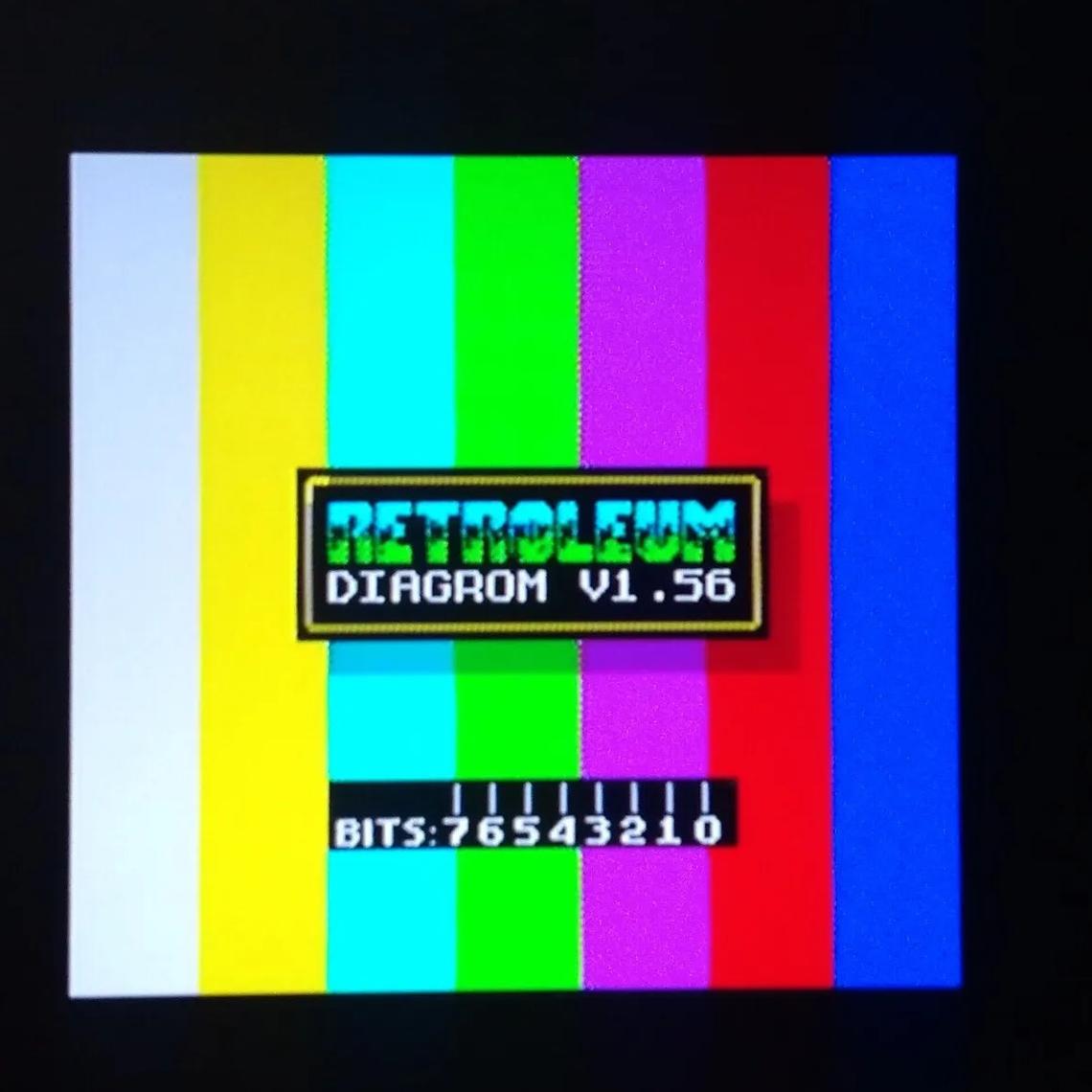

صفحه عنوان همراه با الگوی تست نمایش داده می شود.

اگر حاشیه (Border) به صورت قرمز/مشکی چشمک بزند یعنی چکسام ROM ایراد دارد؛ در این حالت احتمالاً CPU یا مسیرهای PCB مشکل دارند و برنامه ادامه نمی یابد.

بررسی تغذیه RAM پایینی

اگر مشکل تغذیه 5V یا 12V وجود داشته باشد:

صدای وزوز بم تولید می شود

حاشیه سیاه/سفید چشمک میزند
این وضعیت یعنی هیچکدام از آیسی های RAM پایینی کار نمی کنند. (احتمال خرابی TR4، TR5 یا دیود زنر 5.1V)

تست مالتیپلکسر RAM پایینی

اگر مالتی پلکسرها (IC3 و IC4 یا در مدل های جدیدتر چیپ 40پین PCF1603P / ZX401 / 40058) مشکل داشته باشند:

صدای وزوز بم

حاشیه زرد/مشکی

تست 16KB RAM پایینی (آدرس های $4000 تا $7FFF)

این تست حدود 10 ثانیه طول می کشد و ممکن است داده های تصادفی روی صفحه دیده شود.

اگر RAM خراب باشد:

پیام خطا نشان داده می شود

شماره آیسی معیوب برای مدل های 48K، ư، و ưA/Ʊ نمایش داده می شود

اگر تصویر ندارید، 8 بوق به ترتیب بیت 7 تا 0 پخش می شود

بوق زیر = بیت خراب

بوق بلند = بیت سالم

همچنین رنگ نوارهای حاشیه:

سبز = سالم

قرمز = خراب

اگر حافظه پایینی سالم باشد، دو بوق کوتاه شنیده می شود.

تست RAM بالایی (Upper 32KB)

این بخش حدود 20 ثانیه طول می کشد و شامل:

بررسی سلامت خط آدرس A15

تست اولیه مالتی پلکسرهای IC25 و IC26

اجرای تست کامل RAM بالایی

اگر RAM بالایی نصب نشده باشد (فقط در 48K):

مقدار $FFFF خوانده می شود

به عنوان "RAM نصب نشده" تشخیص داده می شود.

توضیح مهم برای Spectrum 128

اگر سیستم موفق به ورود به منوی اصلی شود، تست های تکمیلی 128K فعال می شوند و تمام RAM این مدل ها را بررسی میکنند.

منوی اصلی برنامه

در صورت موفقیت حداقل یکی از تست های RAM، منوی زیر ظاهر می شود:

تست صفحه کلید / جوی استیک Kempston

تست پالت رنگ

تست بوق (Beeper)

تست ROM داخلی

تست های بیشتر RAM

تستهای سیستم / ULA

تستهای اختصاصی Spectrum 128

اگر هر دو تست RAM شکست بخورد:

نوارهای حاشیه فیروزهای/زرد نمایش داده می شود

سیستم قفل می کند.

توضیح آیتم های منوی اصلی

1. تست صفحه کلید

هر کلید که زده شود در تصویر روشن می شود

برای خروج: CAPS SHIFT + SPACE

یا با جوی استیک روی X رفته و FIRE بزنید.

2. تست رنگ

الگوهای رنگی مختلف نمایش داده می شود. با هر کلید به مرحله بعد و سپس خروج.

3. تست بوق

دنبالهای از صداهای صعودی (مرز سبز) و نزولی (مرز سیاه) پخش می شود

اگر صدا ندارید:

اسپیکر را چک کنید

دیودهای D9، D10

ترانزیستور TR7

و در نهایت احتمال خرابی ULA

4. تست ROM داخلی

اگر از SMART Card اجرا شود:

ROM داخلی موقتاً فعال می شود

چکسام CRC16 خوانده می شود

با دیتابیس مقایسه می شود

تست پایداری ROM انجام می شود

اگر SMART Card ندارید:

به صورت دستی ROM خارجی را خاموش کنید

سیستم خودش تشخیص می دهد

ROM داخلی دو بار خوانده می شود

CRC مقایسه می شود

سپس ROM خارجی را فعال می کنید.

5. تست های بیشتر RAM

شامل:

تست Silent Loop

تست اجرای کد در RAM پایین

تست اجرای کد در RAM بالا

تست Refresh RAM پایین

تست Refresh RAM بالا

این تست ها برای عیب های سخت پیدا، بسیار کاربردی هستند.

6. تست های System / ULA

شامل:

تشخیص نوع ULA

تست Floating Bus

تست دیکدینگ پورت 254

تحلیل Z80

تست ورودی EAR

تست وقفه 50Hz

تست Snow Effect

تست مالتی پلکسرهای IC25/IC26

تست دیتاباس

7. تست های Spectrum 128

تست کامل تمام بانک های RAM

تست سیستم بافر ویدیو

تست چیپ AY (صدای 3 کاناله)

تست CRC چهار ROM

تست الگوی Contention

توضیح بیشتر درباره تست RAM

تست ها شامل چند مرحله هستند:

نوشتن و خواندن الگوهای تکبیت و تمام بیت

تست آدرسدهی شبه تصادفی

تست مالتی پلکسرها

تست چسبندگی خطوط آدرس

تست قدیمی بودن یا Refresh RAM ها (مهم برای چیپ های ترکیبی یا ناسازگار)

در مدل های قبل از ưA:

هر آیسی RAM فقط یک بیت از هر بایت را تأمین میکند

بنابراین با دیدن خطوط عمودی یا خطای بیت، شماره آیسی دقیق مشخص می شود.

اگر خرابی ها تصادفی باشند:

احتمال خرابی مالتی پلکسرها (IC25/IC26 یا 74LS157)

یا حتی ULA / Z80 وجود دارد.

واکنش به NMI

اگر هرزمان NMI فعال شود، پیام
=>> NMI <<=
روی صفحه ظاهر میشود.

جدول مشخصات فنی ROM تشخیصی ZX Spectrum

عنوان مشخصات نام محصول

Diagnostic ROM for ZX Spectrum

نسخه 1.71 (تاریخ: 27-02-2024)

سازگاری

ZX Spectrum 16K / 48K / 128K / ư / ưA / Ʊ

نوع کاربرد

تست و عیب یابی کامل سخت افزار ZX Spectrum

نحوه استفاده

نصب در سیستم سوییچ ROM یا اجرای کامل از SMART Card

قابلیت تست RAM پایین

تست 16KB پایینی، تشخیص دقیق بیت معیوب، نمایش کد رنگ و بوق

قابلیت تست RAM بالا

تست کامل RAM بالایی (32KB) و مالتی پلکسرها

تست ROM داخلی

محاسبه CRC16، مقایسه با دیتابیس، تست پایداری ROM

تست CPU / Z80

بررسی عملکرد، دسترسی حافظه و سیگنالهای کنترلی

تست ULA

تشخیص نوع ULA، تست پورت 254، تست Floating Bus، تست Snow

تست صفحه کلید

پشتیبانی از صفحه کلید و جوی استیک Kempston

تست صدا (Beeper)

خروجی تست صدا با الگوهای صعودی و نزولی، تشخیص ایرادات TR7، D9، D10

تست تصویر / رنگ

نمایش الگوهای رنگی و بررسی خروجی ویدیو

تست های اختصاصی 128K

تست کامل بانک های RAM، تست چیپ AY، تست CRC چهار ROM، تست الگوی Contention

ویژگیهای امنیتی

رسوب سنجی خط آدرس، تست پایداری Refresh، تشخیص خرابی های پراکنده

خروجی تشخیصی بدون تصویر

بوق های 8 بیتی برای تشخیص بیت معیوب

نحوه اجرای تست ها

تست خودکار پس از روشن شدن + منوی کامل تست دستی

سایر امکانات

واکنش به NMI، تست اجرای کد از RAM پایین و بالا

ROM تشخیصی حرفه ای ZX Spectrum

ابزاری که هر تعمیرکار و علاقه مند اسپکتروم باید داشته باشد!

به ماشین زمان برگردید و اسپکتروم عزیزتان را مثل روز اول زنده کنید!
Diagnostic ROM نسخه 1.71 ساخته Phil Ruston بهترین و کامل ترین ابزار عیب یابی سخت افزاری برای تمامی مدل های ZX Spectrum 16/48/128/ư/ưA/Ʊ است.

این ROM کوچک اما فوقالعاده قدرتمند، با راه اندازی سریع و تست های کاملاً هوشمند، هر مشکل احتمالی در RAM، ROM، ULA، CPU، سیستم تصویر، صدا و صفحه کلید را در چند ثانیه پیدا میکند.

ویژگی های برجسته

تشخیص سریع و دقیق خرابی ها

رم تست های پیشرفته این ROM نقطه دقیق خرابی را با نمایش IC معیوب، بوق های کدگذاریشده و نشانه های تصویری نشان می دهد.

تست کامل تصویر و رنگ

تست های اختصاصی ULA و نمایش الگوهای تصویری برای بررسی خروجی ویدئو و رنگ بندی.

تست کامل صدا

اگر اسپیکر یا مسیر صوتی مشکل داشته باشد، این ROM فوراً آن را تشخیص می دهد.

تست صفحه کلید و Kempston

برای تعمیرکاران فوق العاده کاربردی؛ هر کلید به محض فشرده شدن روی صفحه روشن می شود.

تست گسترده ZX Spectrum 128K

شامل تست بانک های RAM، چیپ AY، سوئیچ رَم ها و خواندن CRC تمام 4 ROM داخلی.

تشخیص انواع ULA و Z80

بهصورت خودکار نوع ULA و رفتار CPU را تحلیل کرده و خطاهای رایج را شناسایی می کند.

منوی تست های پیشرفته

تست اجرای کد از RAM، تست Refresh، تست مالتی پلکسرها، تست Snow، تست NMI و ده ها قابلیت دیگر.

مناسب برای چه کسانی؟

فروشندگان و تعمیرکاران کنسول ها و کامپیوترهای کلاسیک
کلکسیونرها و نگهدارندگان اسپکتروم
کسانی که یک دستگاه «بوت نمیشود» دارند و مشکلش را پیدا نکرده اند
سازندگان کیت ها و پروژه های اسپکتروم
کاربران حرفه ای که می خواهند سلامت کامل سیستم شان را بررسی کنند

چرا این ROM بهترین گزینه است؟

آخرین نسخه رسمی (v1.71)

قابلیت نصب روی هر سیستم سوییچ ROM یا اجرای مستقیم از SMART Card

پشتیبانی از تمام مدل ها

دقت بالا در تشخیص خرابی های پنهان

نوشته شده توسط یکی از معتبرترین نام های جامعه اسپکتروم

امکانات کلیدی

تست دقیق RAM و شناسایی IC معیوب
تست تصویر، رنگ و ULA
تست صدا و چیپ AY (مدل های 128K)
تست کامل صفحه کلید و Kempston
بررسی CRC تمام ROMها
مناسب دستگاه هایی که بوت نمی شوند

مناسب برای

تعمیرکاران حرفه ای
کلکسیونرها و علاقه مندان رترو
تست سلامت کامل قبل از فروش یا تعمیر

چرا این ROM؟

آخرین نسخه رسمی (v1.71)

دقت بسیار بالا در عیب یابی

مورد تأیید جامعه حرفه ای ZX Spectrum

اجرا با ROM Switch یا SMART Card

همین حالا اسپکتروم خود را نجات دهید

ابزاری کوچک، اما حیاتی برای هر کسی که با ZX Spectrum سروکار دارد.

نکات مهم

این کالا یک دستگاه الکترونیکی حساس است و مرجوعی ندارد.
قبل از ارسال، فیلم تست و سلامت دستگاه با ذکر نام خریدار ضبط و ذخیره می شود.

اگر سوالی دارید، قبل از ثبت سفارش بپرسید تا بهترین مشاوره را از من دریافت کنید.

ZX Spectrum Diagnostic ROM

A must-have tool for every Spectrum repair technician and retro enthusiast

Bring your Spectrum back to lifejust like the first day you bought it
The Diagnostic ROM v1.71 by Phil Ruston is the most complete and powerful hardware-diagnostic tool ever made for all ZX Spectrum models: 16K / 48K / 128K / ư / ưA / Ʊ

This compact but incredibly capable ROM performs a fast startup and offers intelligent, deep hardware tests that identify failures in RAM, ROM, ULA, CPU, video system, audio circuit, keyboard, and morewithin seconds

Key Features

Fast & Accurate Fault Detection

Advanced RAM tests identify the exact failing chip using visual indicators, color codes, and 8-bit beep sequences

Complete Video & Color Diagnostics

Dedicated ULA tests plus full color pattern displays to verify the video output and color rendering. Full Audio Test

Detects faulty speakers, TR7, D9/D10 diodes, and audio signal issues instantly. Keyboard & Kempston Joystick Test

Every key lights up on-screen the moment its pressedperfect for repair and verification

Expanded 128K Testing

Includes full RAM bank testing, AY sound chip diagnostics, ROM CRC checks, and contention pattern tests

ULA & Z80 Identification

Automatically detects ULA type, analyzes CPU behavior, control signals, and common hardware faults

Advanced Test Menu

Includes tests for

Code execution from lower and upper RAM

Refresh & timing tests

Multiplexer verification

Snow effect test

Floating bus test

NMI detection

And many more deep diagnostic tools

Who Is This For

Retro computer repair shops
Collectors and restorers
Anyone with a Spectrum that wont boot
Hobbyists building Spectrum kits or clones
Professional users who want a complete hardware health check
