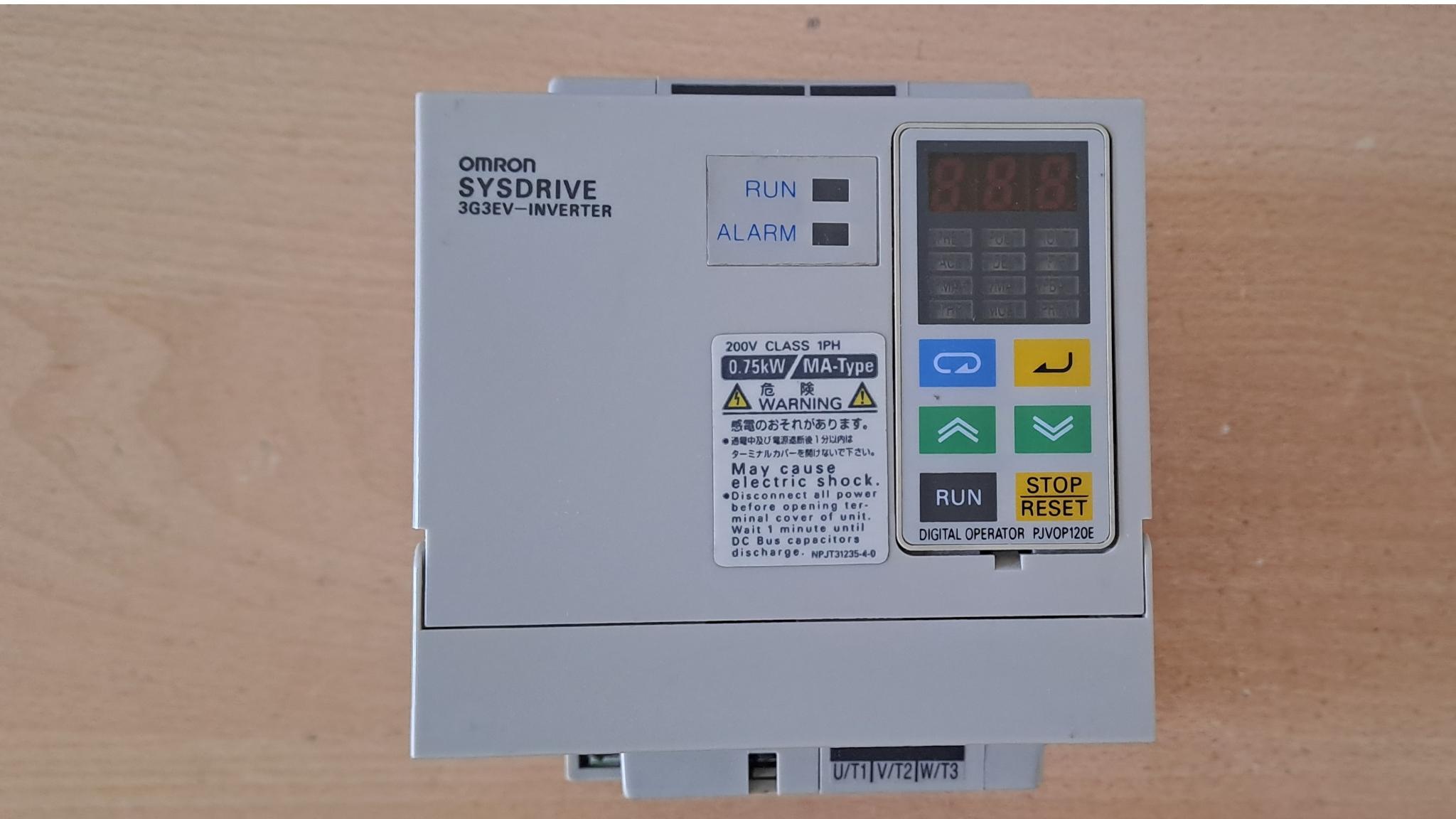

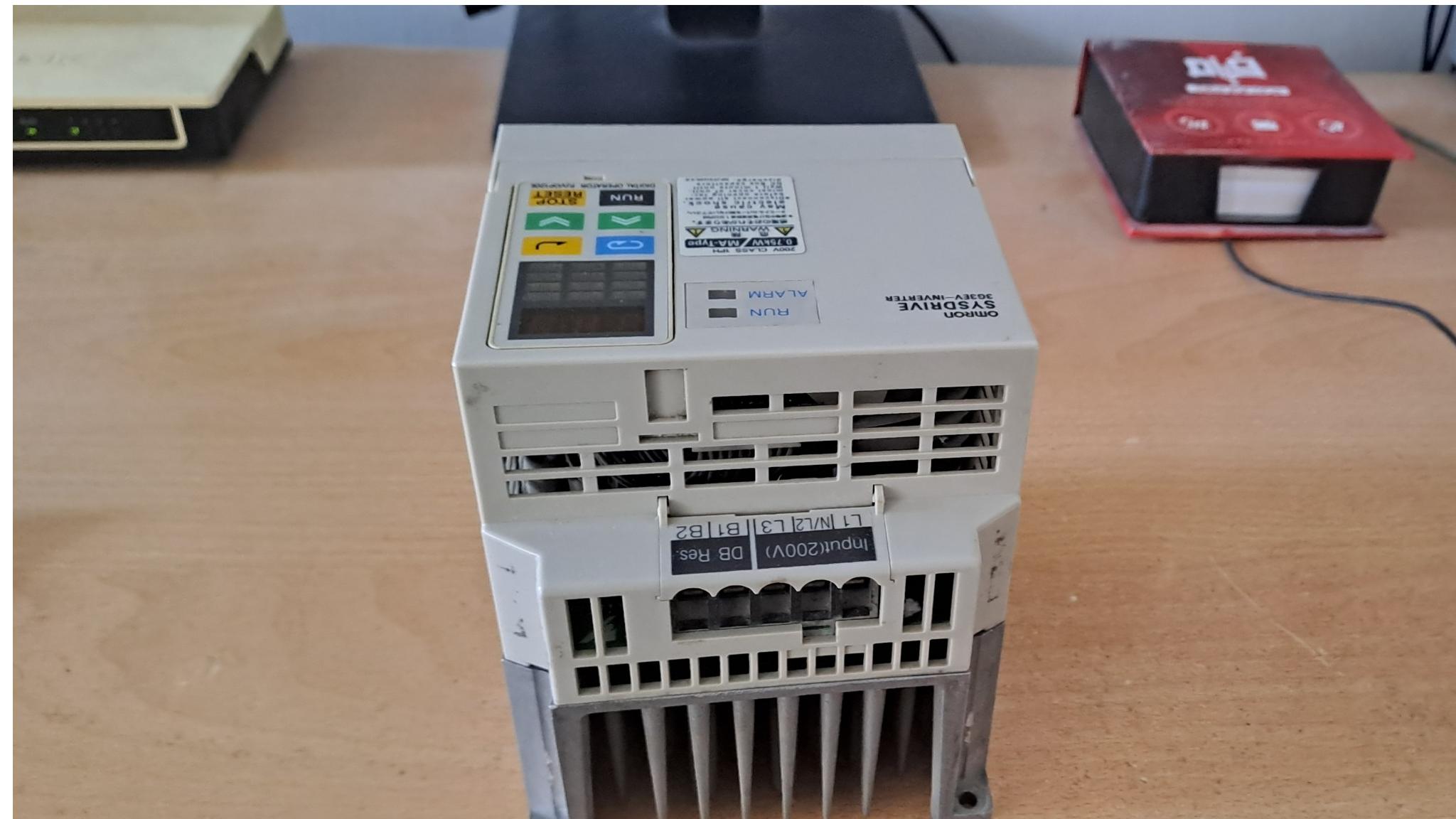

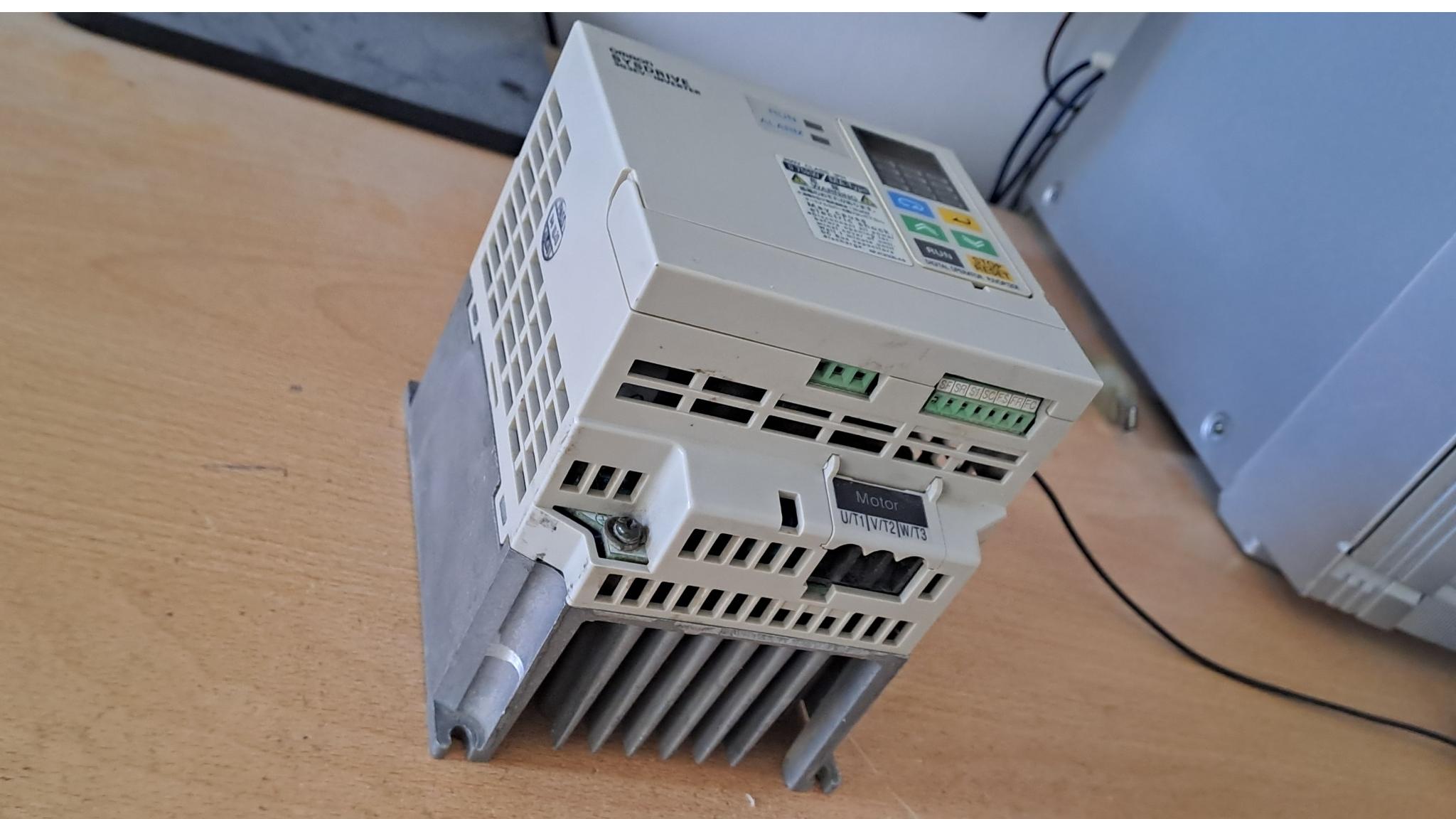

اینورتر omron sysdrive 3g3ev

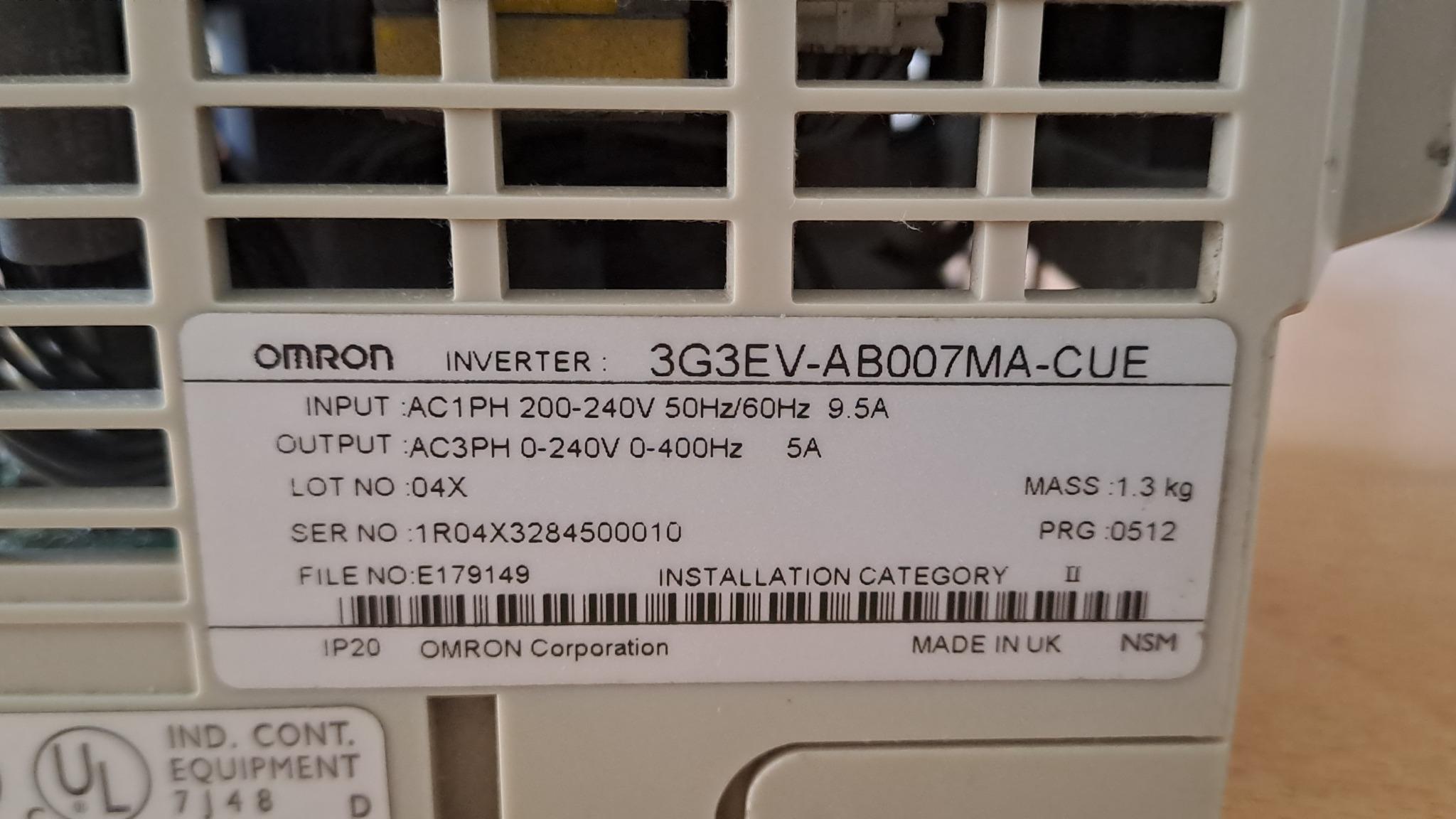

مشخصات اصلی

توان: 0٫75 کیلووات (1 اسب بخار)
ولتاژ ورودی: تکفاز 200 تا 240 ولت AC
ولتاژ خروجی: سه فاز 200 تا 240 ولت AC
جریان خروجی نامی: 5 آمپر
فرکانس خروجی: 0٫2 تا 400 هرتز

ویژگی های کنترل

کنترل V/f: با الگوهای از پیش تعریف شده و قابل تنظیم
کنترل برداری بدون سنسور (Sensorless Vector): برای بهبود عملکرد در سرعت های پایین و پاسخ گشتاور بهتر
منحنی V/f سفارشی: قابلیت تعریف 2 نقطه ای (دو شکست)
جبران سازی لغزش (Slip Compensation): برای ثابت نگهداشتن سرعت تحت تغییرات بار
جبران سازی گشتاور در لحظه راه اندازی (Torque Boost): به صورت دستی و خودکار

ورودی/خروجی ها (I/O)

ورودی های دیجیتال: 4 عدد (قابل برنامه ریزی)
خروجی های دیجیتال: 1 عدد رله (قابل برنامه ریزی به عنوان عیب یا هشدار) و 1 عدد خروجی ترانزیستوری (قابل برنامه ریزی)
ورودی آنالوگ: 1 عدد (ولتاژی 0-10V یا جریانی 0/4-20mA، قابل انتخاب)
خروجی آنالوگ: 1 عدد (قابل برنامه ریزی برای نشاندادن فرکانس، جریان، سرعت و...)

کنترل و مانیتورینگ

صفحه کلید/نمایشگر: دارای صفحه کلید و نمایشگر 4 رقمی برای تنظیمات و مانیتورینگ پارامترها (فرکانس، جریان، سرعت، ولتاژ و...)


حفاظتها (Protection)

محافظت در برابر اضافه بار الکتریکی: با عملکرد زمان معکوس (Inverse Time) مطابق با کلاس 20
محافظت های دیگر: حفاظت در برابر افزایش ولتاژ، کاهش ولتاژ، اتصال کوتاه، اضافه حرارت، زمین شدگی، اضافه بار مکانیکی

کاربردها و ویژگی های خاص

مناسب برای: پمپ ها، فن ها، نوار نقاله ها، ماشینآلات کوچک صنعتی و به طور کلی کاربردهای سرعت متغیر
منحنی V/f مناسب برای پمپ و فن: کاهش مصرف انرژی در بارهای با گشتاور متغیر
تنظیمات چندپله ای (Multi-step Speed): قابلیت تنظیم تا 15 سرعت از پیش تعیین شده
تابع PID داخلی: برای کنترل خودکار فرآیند (مانند کنترل فشار یا سطح)
راه اندازی/توقف نرم: قابلیت تنظیم زمان شتاب و برای کاهش استرس مکانیکی
قابلیت اتصال به بریک (ترمز) مقاومتی: برای توقف سریعتر بارهای با اینرسی بالا


سازگاری و استانداردها

استانداردها: مطابق با استانداردهای CE و UL/cUL
رتبه بندی حفاظتی (IP Rating): IP20 (محافظت در برابر تماس با اجسام )
