کلید اتوماتیک کمپکت 160 آمپر

مشخصات کلی
برند: CHINT
مدل کامل: NM1-250S / 3300
نوع: MCCB (کلید اتوماتیک کمپکت)
تعداد پل: 3 پل (سهفاز)
جریان نامی (In): 160 آمپر
نوع تریپ: حرارتیمغناطیسی (ThermalMagnetic)
غیرقابل تنظیم (Fixed)
دکمه تست: Push to Trip دارد

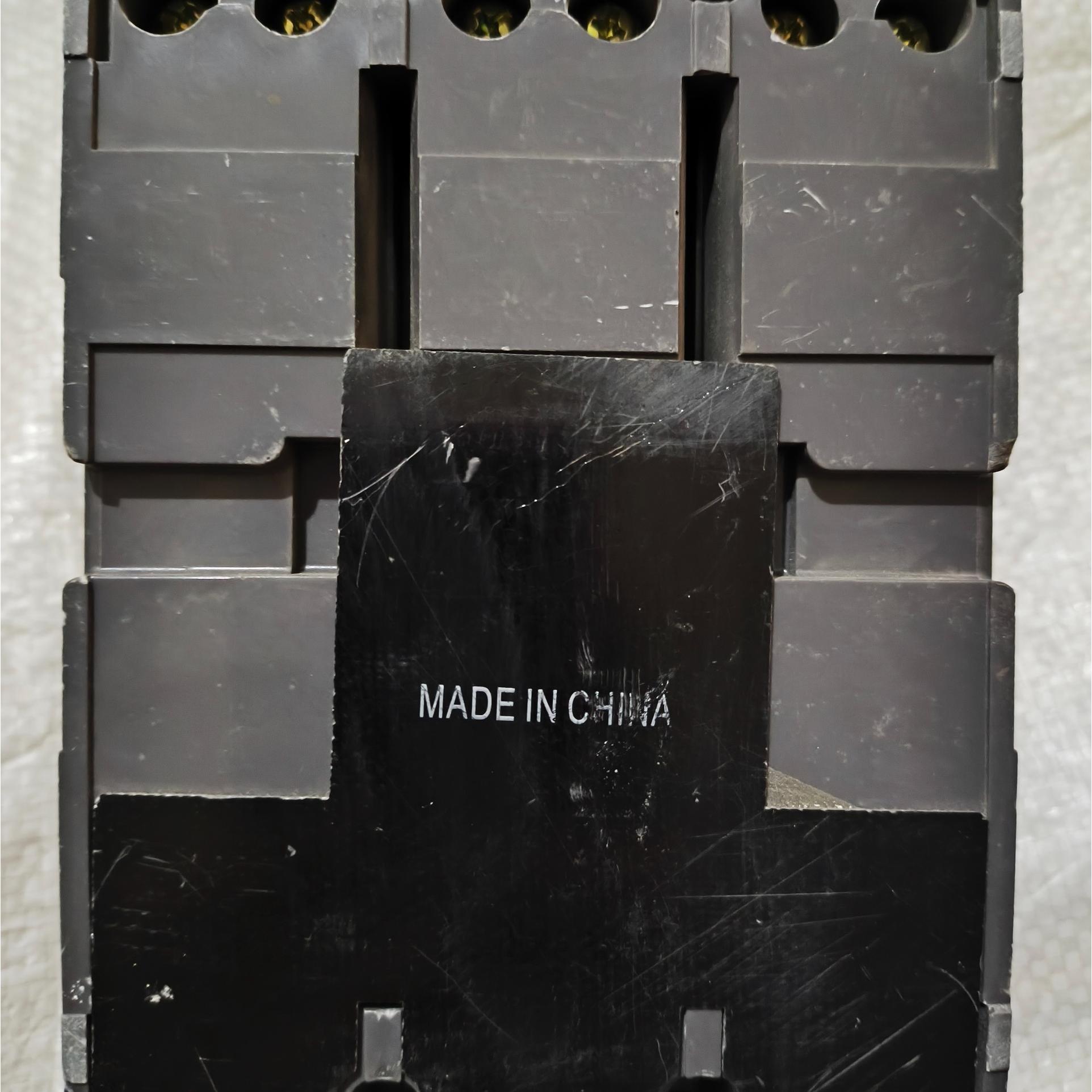

کشور سازنده: چین (Made in China)
مشخصات ولتاژی
ولتاژ کاری نامی (Ue): تا 690 ولت AC
ولتاژ عایقی (Ui): 800 ولت
ولتاژ ضربهای قابل تحمل (Uimp): 8kV
فرکانس
50 / 60 Hz
قدرت قطع اتصال کوتاه (Icu / Ics)

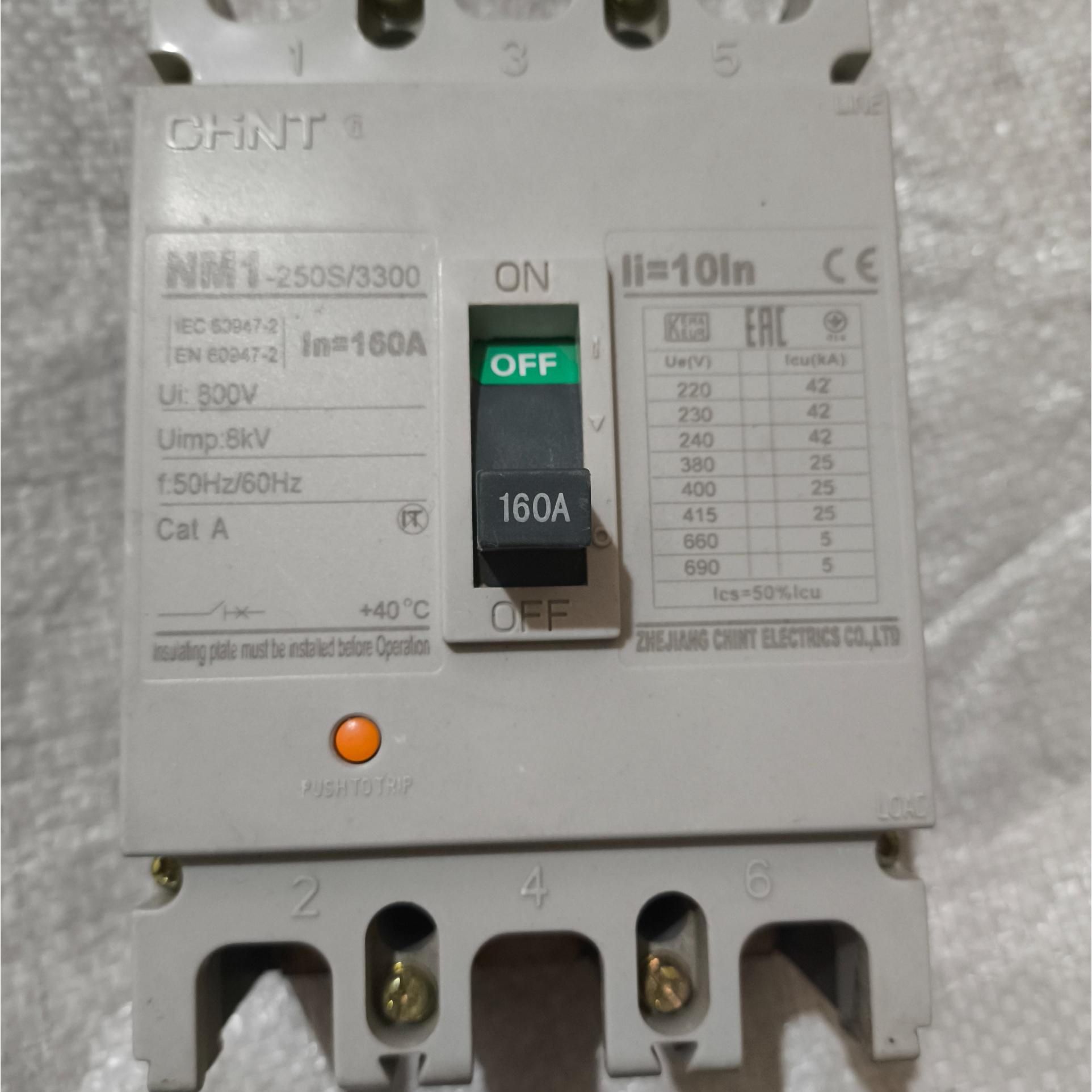

طبق جدول درجشده روی خود کلید:
ولتاژ (AC)
Icu (kA)
220 V
42 kA
230 V
42 kA
240 V
42 kA
380 V
25 kA
400 V
25 kA
415 V
25 kA
660 V
5 kA
690 V
5 kA
نسبت Ics:
Ics = 50 درصد Icu
حفاظت مغناطیسی
Ii = 10 × In
یعنی تریپ آنی حدود 1600 آمپر
رده و استاندارد
رده: Cat A
استاندارد:
IEC 60947-2
EN 60947-2
تأییدیهها: CE ، EAC ، KEMA
شرایط کاری
دمای مرجع: +40°C
فریم سایز: 250AF

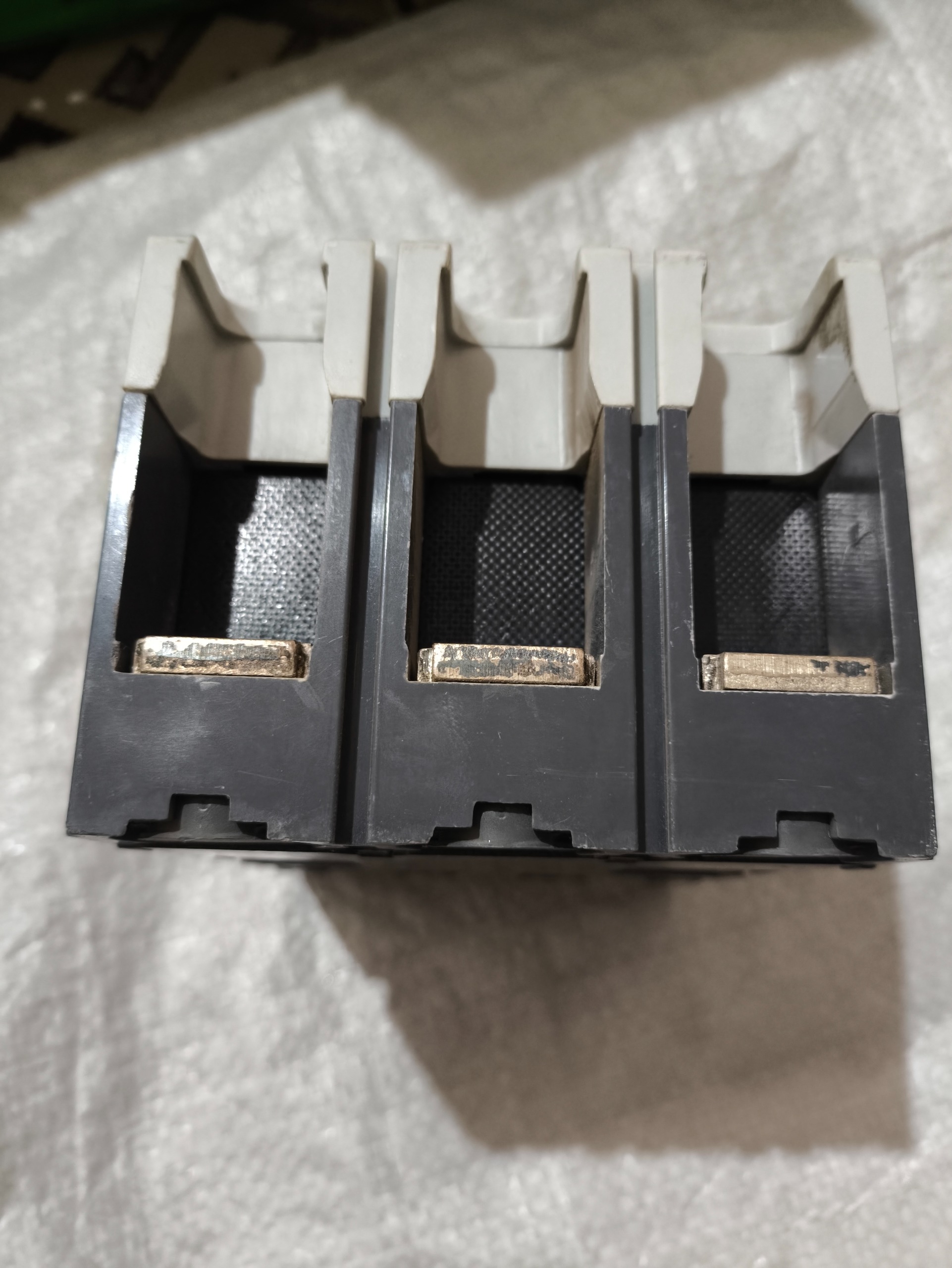

ترمینال: پیچ و مهرهای (مناسب کابلشو)
کاربردهای رایج
فیدر اصلی تابلو برق
حفاظت کابل و باسبار تا 160A
تابلوهای صنعتی و ساختمانی
جایگزین اقتصادی ABB / Schneider (سریهای فیکس)
