کلید اتوماتیک کمپکت 125آمپر

مشخصات کلی
نوع: MCCB (کلید اتوماتیک کمپکت)

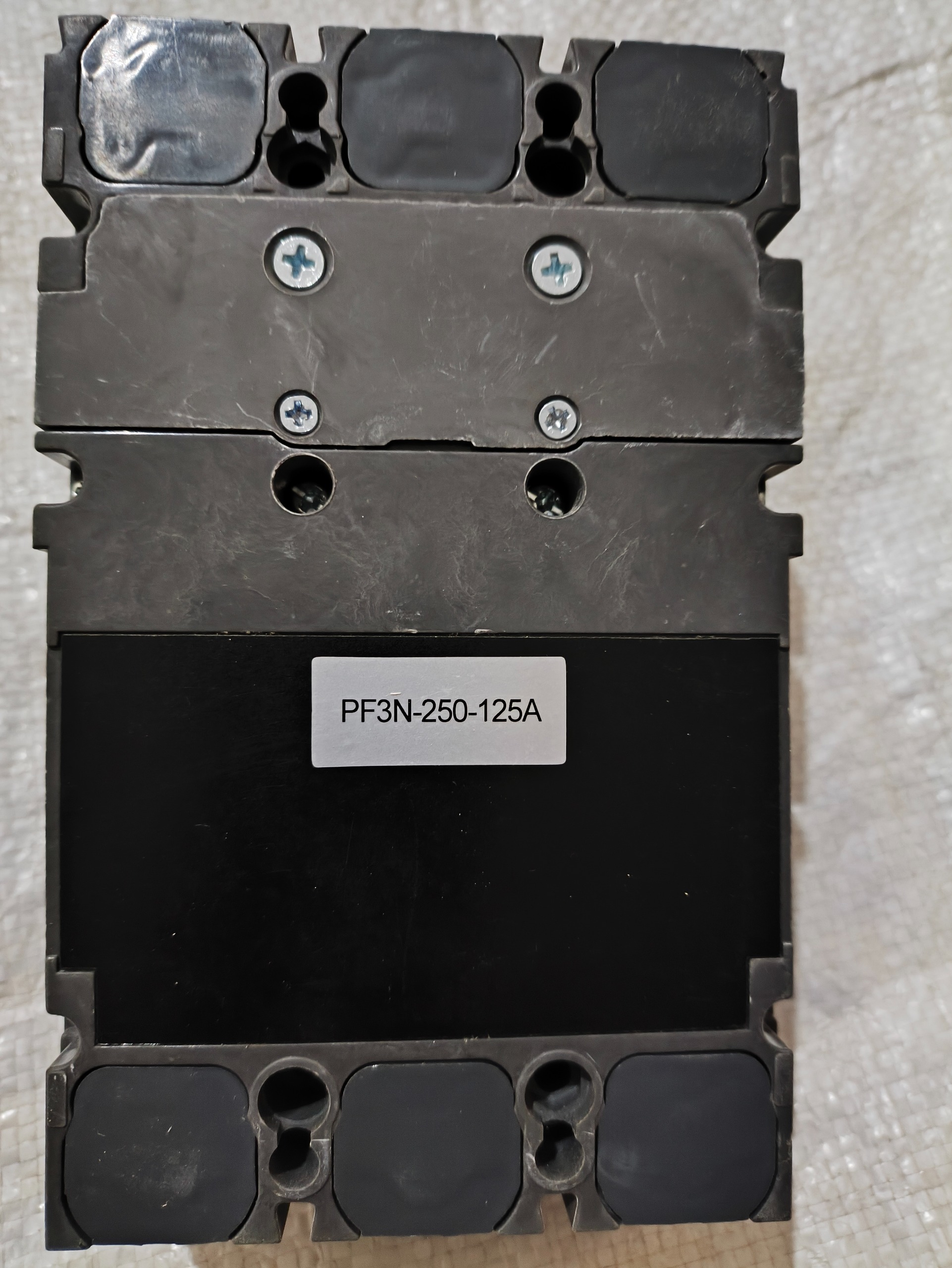

مدل: PF3N-250-125A
برند: (برند تجاری روی بدنه مشخص نیست، اما دارای گواهی TÜV و CE)
تعداد پل: 3 پل (سهفاز)
جریان نامی (In): 125 آمپر
غیر قابل تنظیم (Fixed)
Push to Trip: دارد (دکمه تست تریپ)
مشخصات الکتریکی
فرکانس نامی: 5060 Hz
جریان قطع آنی مغناطیسی (Im):
10 × In 1250 آمپر
ولتاژها
ولتاژ کاری نامی (Ue):
تا AC 690V
ولتاژ عایقی (Ui):
AC 690V
قدرت قطع اتصال کوتاه (Icu / Ics)

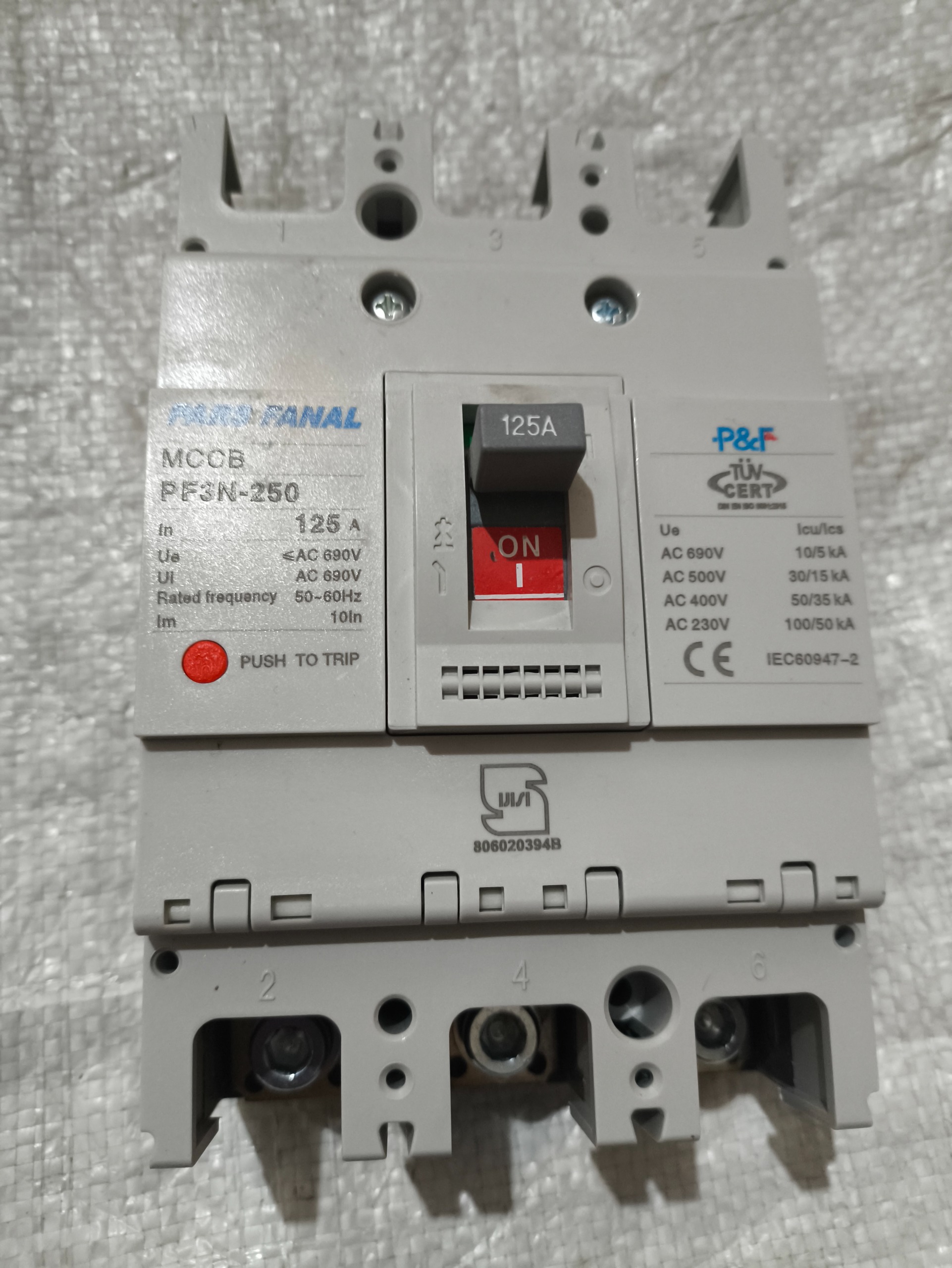

طبق جدول درجشده روی بدنه:
ولتاژ
Icu / Ics
AC 690V
10 / 5 kA
AC 500V
30 / 15 kA
AC 400V
50 / 35 kA
AC 230V
100 / 50 kA
استانداردها و تأییدیهها
استاندارد: IEC 60947-2
گواهیها:
CE
TÜV CERT
ترمینال و ساخت
سایز فریم: 250AF
سایز جریان: 125A
نوع ترمینال: پیچ و مهرهای (مناسب کابلشو)
ساختار: حرارتیمغناطیسی
کاربری: فیدر اصلی، ورودی تابلو، خطوط قدرت سهفاز
جمعبندی کاربردی
این کلید مناسب است برای:
تابلوهای توزیع سهفاز
حفاظت کابلها و خطوط تا 125A
محیطهای صنعتی با سطح اتصال کوتاه متوسط تا بالا
جایگزین اقتصادی برندهای ABB / Schneider در پروژههای عمومی
