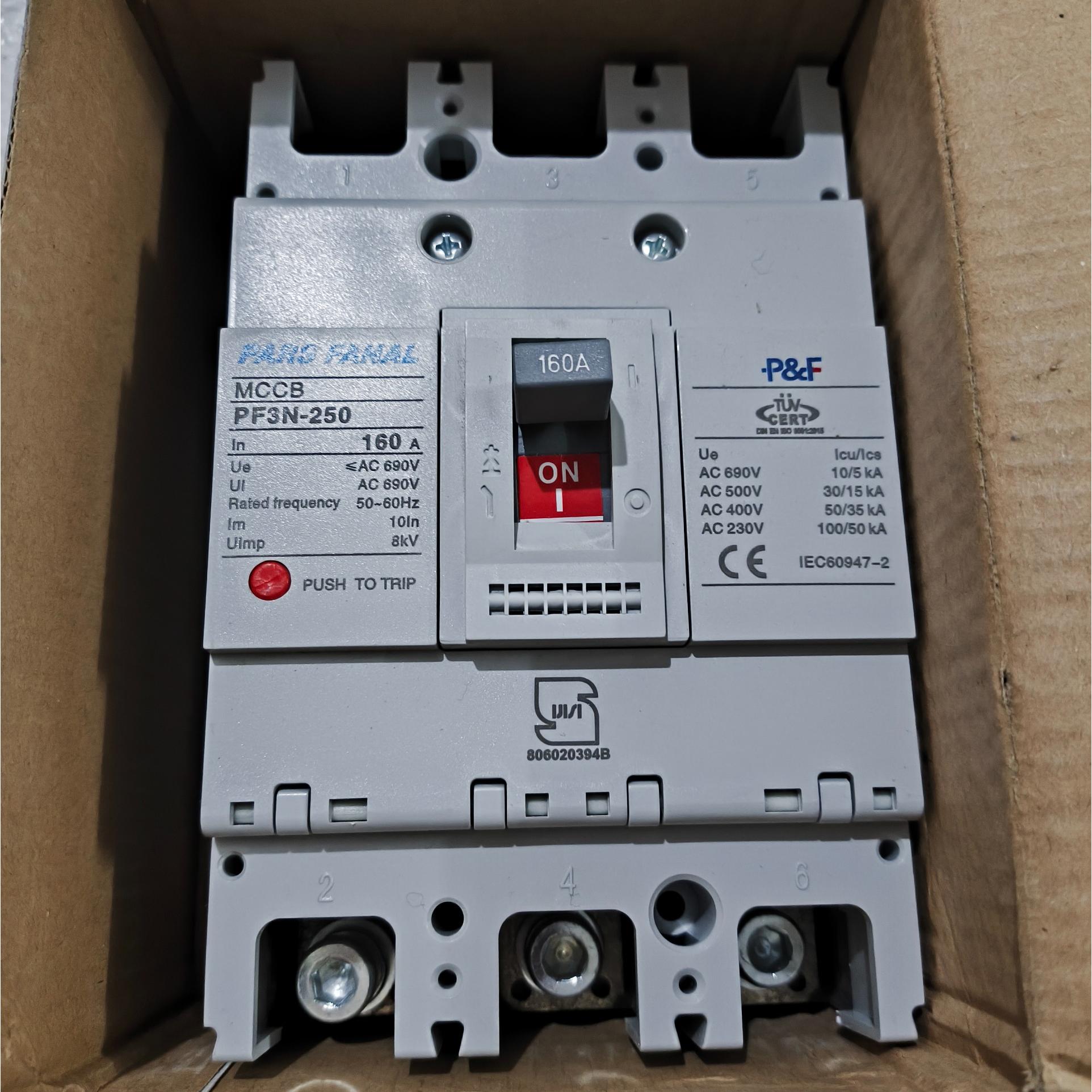

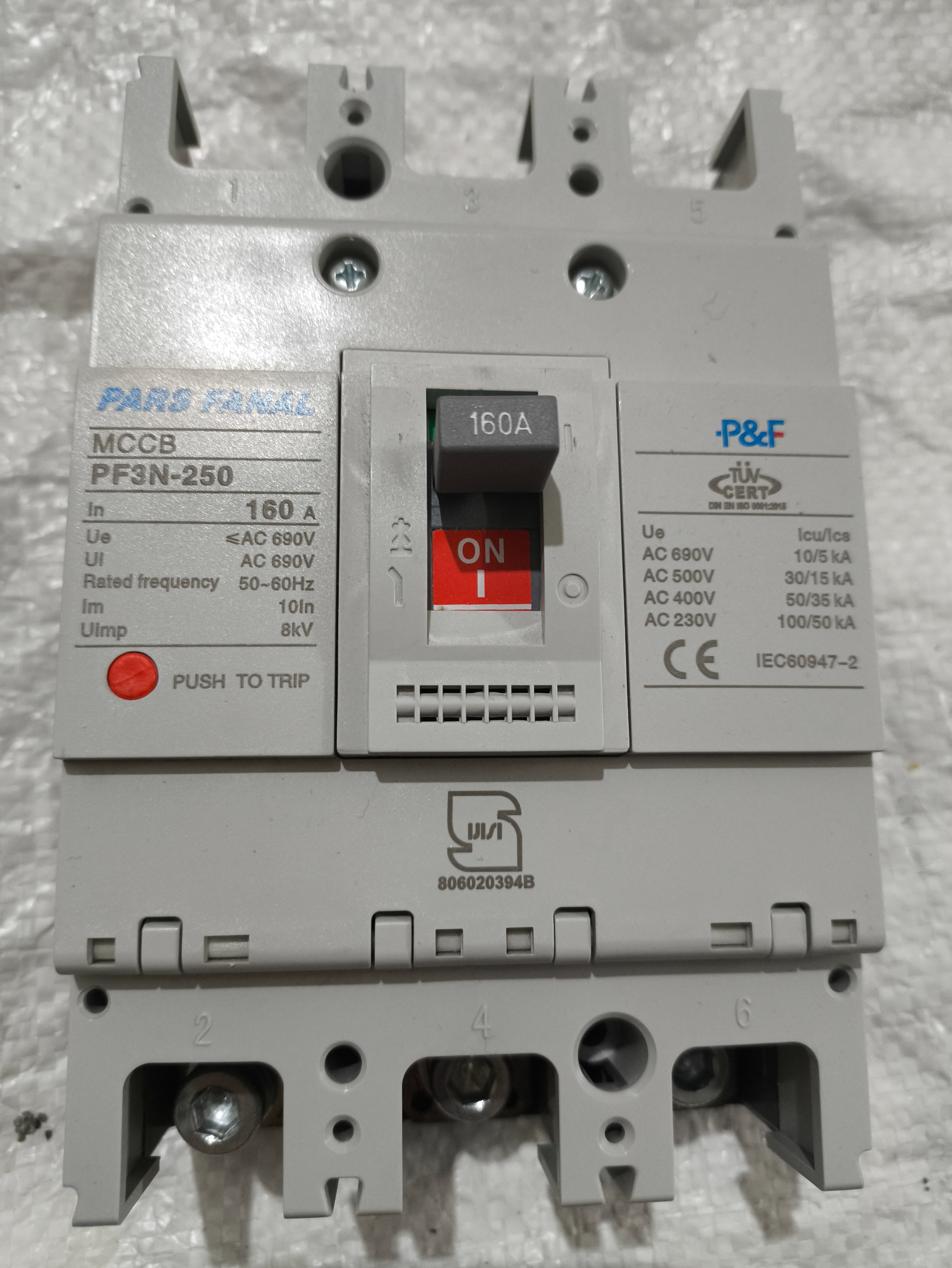

کلید اتوماتیک کمپکت 160 آمپر پارس فانال

کلید اتوماتیک کامپکت (MCCB)

سهپل (3P)

حفاظت حرارتیمغناطیسی (ThermalMagnetic)

نوع جریان: AC



-

� برند و مدل

برند: PARS FANAL (پارس فانال)

مدل: PF3N-250

فریم سایز: 250AF

جریان نامی روی کلید: 160A



-

مشخصات الکتریکی

جریان نامی (In): 160 آمپر

ولتاژ کاری نامی (Ue):
AC 690V

ولتاژ عایقی (Ui):
AC 690V

فرکانس نامی:
5060 Hz



-

قدرت تحمل ضربه

Uimp (ولتاژ ضربهای): 8 kV



-

قدرت قطع اتصال کوتاه (Icu / Ics)

طبق جدول حکشده روی بدنه:

ولتاژ کاری Icu / Ics

AC 230V 100 / 50 kA
AC 400V 50 / 35 kA
AC 500V 30 / 15 kA
AC 690V 10 / 5 kA



-

مشخصات حفاظتی

جریان قطع لحظهای (Im):
10 × In حدود 1600 آمپر

نوع تنظیم جریان: فیکس (غیرقابل تنظیم)

دارای دکمه تست (PUSH TO TRIP)



-

ترمینال و ساختار

ورودی: بالا (LINE ترمینالهای 1-3-5)

خروجی: پایین (LOAD ترمینالهای 2-4-6)

ترمینال پیچ قدرت، مناسب کابل و شینه

بدنه عایق صنعتی سنگین



-

استانداردها و تأییدیهها

IEC 60947-2

CE

TÜV CERT



-

� کاربردهای معمول

ورودی یا فیدر تابلوهای توزیع

تابلو برق صنعتی و ساختمانی بزرگ

موتورخانهها، خطوط قدرت سهفاز

جایگزین اقتصادی برندهای خارجی در رنج 160A
